전기 자기 차단은 반 단열 SiC 기판 제조를위한 청정실 설계에서 중요한 고려 사항이되고 있습니다.
반 단열 SiC 기판이 높은 전기 저항성을 가지고 있기 때문에 외부 전자기장은 전하 분포와 표면 전기 잠재력에 영향을 줄 수 있습니다.적절 한 보호 장치 설계 는 민감 한 반도체 공정 에서 이 장애 를 줄이는 데 도움 이 될 수 있다.
꼭 그렇진 않아요
반 단열 SiC 청정실은 기판 노출 조건, 공정 민감도 및 장비의 전자기 민감도에 따라 나뉘어야 합니다.

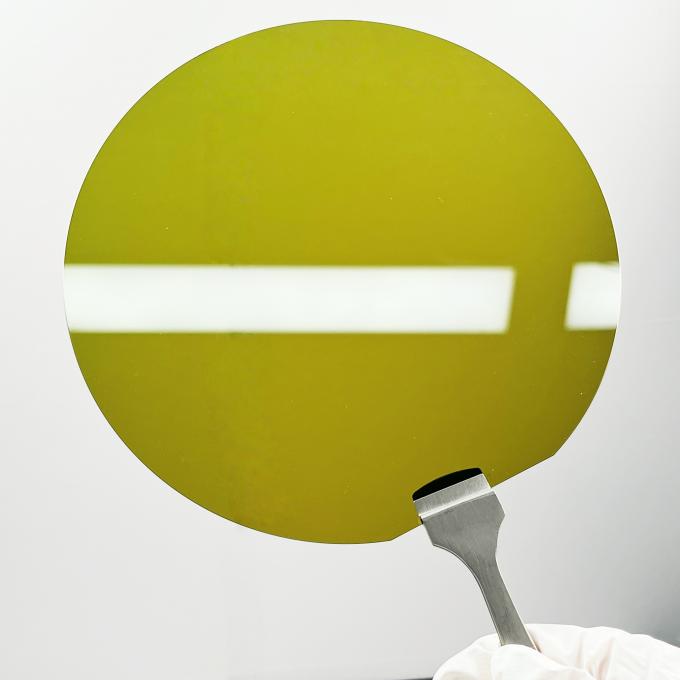

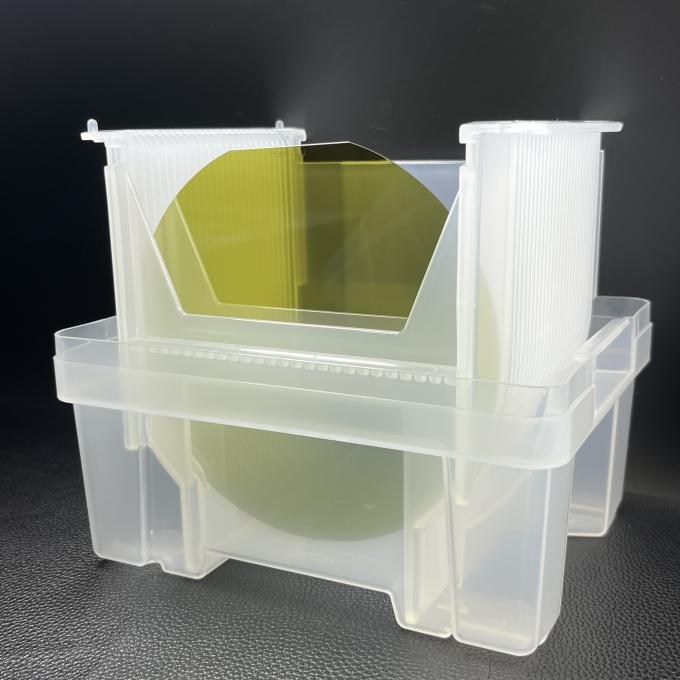

웨이퍼가 밀폐된 운반체 안에 남아 있을 때, 운반체 자체가 일정 수준의 전자기 보호 기능을 제공할 수 있습니다.선도성 폴리머 물질 또는 금속으로 코팅된 폴리머 구조물은 웨이퍼 운반기에 사용될 수 있습니다., 그리고 운반 하우징은 전기적으로 지상되어야합니다.
웨이퍼가 운반기에서 제거되어 청정실 환경에 직접 노출되면 건물 수준의 보호가 더 중요해집니다.
광 저항 코팅 후 기판 표면은 전기 잠재 변동에 특히 민감해질 수 있습니다.전자기 보호 는 코팅 의 균일성 과 리토그래피 의 정확성 을 유지 하는 데 도움 이 될 수 있다.
표면 잠재력 조절은 안정적인 슬러리 동작과 일관된 닦기 성능을 유지하는 데 중요합니다.
전자선 및 이온선 검사 시스템은 전자기 장애에 매우 민감합니다. 따라서 중요한 검사 영역에 독립적 인 보호 보호가 권장됩니다.
청정실 전자기 차단 구조는 다음을 포함할 수 있다.
이 구조물들은 벽, 천장, 바닥에 설치될 수 있습니다.
일반적인 보호 재료는 다음과 같습니다.
보호층의 두께와 구조는 필요한 보호 효과와 목표 주파수 범위에 따라 선택되어야 합니다.
다른 주파수 범위는 다른 보호 목표물을 필요로 합니다.
| 주파수 범위 | 대상 보호 효과 |
|---|---|
| 전력 주파수 자기장 | ≥20 dB |
| RF 전기장, 1 MHz~1 GHz | ≥40 dB |
| 마이크로파 주파수, > 1 GHz | ≥ 30 dB |
실제 목표값은 특정 주파수에서 전자기 노출이 공정 안정성이나 생산량에 영향을 줄 수 있는 충분한 유도 전하를 생성할 수 있는지 여부에 따라 결정되어야 합니다.
보호층은 전기 연속성이 제대로 유지될 때만 효과적입니다.
중요한 설계 고려 사항은 다음과 같습니다.
작은 불연속성, 공백, 또는 잘못 설계된 구멍은 전체적인 보호 성능을 감소시킬 수 있습니다.
보호층은 단점 제어링으로 저저항식 제어링 시스템을 사용해야 합니다.
권장되는 지상 저항은 ≤1 Ω입니다.
여러 개의 어더링 포인트로 인해 어더링 루프가 생성될 수 있다. 이러한 루프를 통해 흐르는 유도된 전류는 2차 자기장을 생성하고 보호 시스템의 효과를 감소시킬 수 있다.
반 단열 SiC 제조에 효과적인 전자기 보호는 단순히 청정실에 금속 패널을 추가하는 것이 아닙니다.
성공적인 설계는 보호 재료, 구조적 연속성, 개통, 문, 지상, 웨이퍼 운반자 및 프로세스 구역을 통합해야합니다.
보호 자원을 사진 리토그래피, CMP, 검사 영역에 집중함으로써반도체 제조업체는 전체 시설에서 불필요한 차단을 피하면서 보다 목표화된 전자기 제어 환경을 구축할 수 있습니다..
