8인치 GaN-on-Si Epitaxy 웨이퍼 110 111 110 N 타입 P 타입 사용자 정의 반도체 RF LED

8인치 GaN-on-Si 에피타시 웨이퍼 110 111 110 N형 P형 맞춤형 반도체 RF LED

GaN-on-Si 웨이퍼의 설명:

8인치 지름의 GaN-on-Si MMIC와 Si CMOS 웨이퍼 (위, 왼쪽) 는 웨이퍼 스케일에서 3차원 통합된다. 두 웨이퍼는 저온 산화물-산화물 결합 기술을 사용하여 얼굴과 얼굴로 결합된다.실리콘-온-이솔레이터 웨이퍼의 Si 기판은 묻힌 산화물 (BOX) 에서 멈추기 위해 밀림과 선택적 습한 에치로 완전히 제거됩니다.CMOS 뒤쪽과 GaN 회로의 위쪽의 비아들은 별도로 새겨져 있으며, 상단 금속으로 서로 연결되어 있습니다.수직 통합은 칩 크기를 최소화하고 손실과 지연을 줄이기 위해 상호 연결 거리를 줄입니다산화물-산화물 결합 접근 방법 외에도 하이브리드 결합 상호 연결을 사용하여 3D 통합 접근 방식의 기능을 확장하는 작업이 진행 중입니다.이 두 웨이퍼 사이에 GaN와 CMOS 회로에 별도의 비아 없이 직접적인 전기 연결을 가능하게 하는.

GaN-on-Si 웨이퍼의 특성:

높은 균일성
낮은 누출 전류
더 높은 작동 온도
우수한 2DEG 특성
고 정전전압 (600V~1200V)
낮은 ON 저항
더 높은 스위치 주파수
더 높은 작동 주파수 (18GHz까지)

GaN-on-Si MMIC를 위한 CMOS 호환 프로세스

지름 200mm의 Si 기판과 CMOS 도구를 사용하면 비용을 줄이고 생산량을 증가시킵니다.

웨이퍼 스케일 3D 통합 GaN MMICs와 CMOS 개선 된 크기, 무게 및 전력 이점으로 기능을 향상시키기 위해

GaN-on-Si 웨이퍼의 형태:

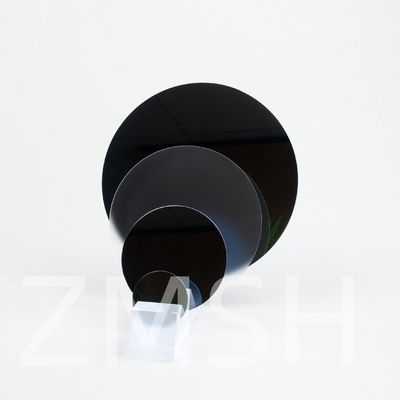

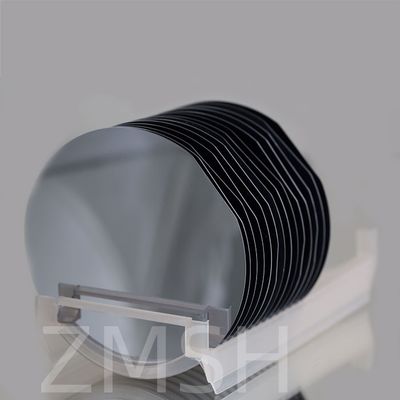

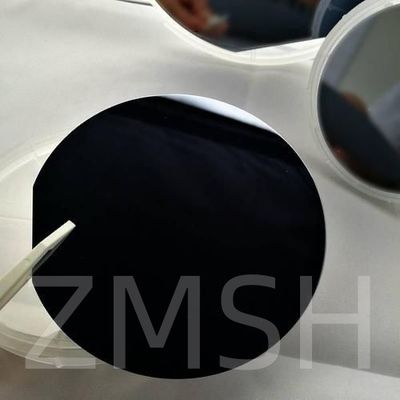

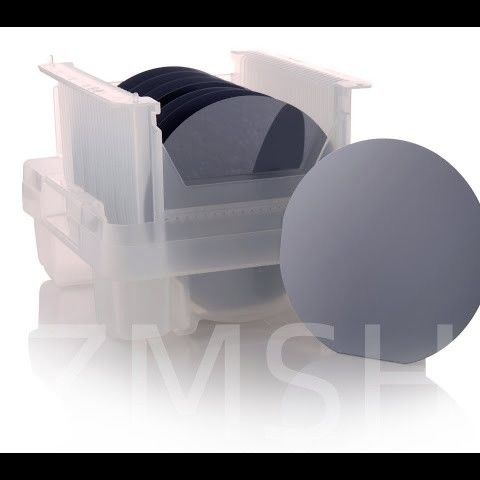

GaN-on-Si 웨이퍼의 물리적 사진:

GaN-on-Si 웨이퍼의 적용:

1조명: GaN-on-Si 기판은 일반 조명, 자동차 조명,디스플레이를 위한 백글라이트GaN LED는 에너지 효율적이고 오래 지속됩니다.
2전력 전자: GaN-on-Si 기체는 고전자 이동성 트랜지스터 (HEMT) 및 Schottky 다이오드와 같은 전력 전자 장치의 생산에 사용됩니다.이 장치들은 전원 공급에 사용된다, 인버터, 컨버터, 높은 효율과 빠른 전환 속도 때문에.
3무선 통신: GaN-on-Si 기판은 레이더 시스템, 위성 통신,그리고 기본 스테이션GaN RF 장치는 높은 전력 밀도와 효율성을 제공합니다.
4자동차: GaN-on-Si 기판은 높은 전력 밀도 때문에 탑재 충전기, DC-DC 변환기 및 모터 드라이브와 같은 애플리케이션에 자동차 산업에서 점점 더 많이 사용됩니다.,효율성, 신뢰성
5태양 에너지: 태양 전지 생산에 GaN-on-Si 기판을 사용할 수 있습니다.높은 효율성과 방사선 손상에 대한 저항성이 우주 응용 및 집중형 태양광에 유리할 수 있습니다..
6센서: GaN-on-Si 기판은 가스 센서, 자외선 센서 및 압력 센서 등 다양한 응용 분야에 대한 센서 개발에 사용될 수 있습니다.높은 감수성과 안정성 때문에.
7생의학: GaN-on-Si 기체는 생물 호환성, 안정성,그리고 혹독한 환경에서 작동할 수 있는 능력.
8소비자 전자: GaN-on-Si 기판은 무선 충전, 전원 어댑터,고효율과 작은 크기 때문에.

GaN-on-Si 웨이퍼의 응용 그림:

FAQ:

1.Q: 실리콘에 GaN의 과정은 무엇입니까?
A: 3D 스파킹 기술. 분리 시, 실리콘 기증자 웨이퍼는 약화된 결정 평면을 따라 갈라지며 이로 인해 GaN 웨이퍼에 얇은 실리콘 채널 물질 층을 남깁니다.이 실리콘 채널은 GaN 웨이퍼에 실리콘 PMOS 트랜지스터로 처리됩니다..

2.Q: 실리콘보다 갈리엄 나이트라이드의 장점은 무엇입니까?
A: 갈륨 나이트라이드 (GaN) 는 매우 단단하고 기계적으로 안정적인 이분법 III/V 직역 간격 반도체입니다.더 높은 열 전도성 및 더 낮은 온 저항, GaN 기반의 전력 장치들은 실리콘 기반의 장치를 크게 능가합니다.
