상세 정보 |
|||
| 직경: | +0/-0.20 mm | 길이/너비: | +0/-0.20 mm (사용자 정의 가능) |
|---|---|---|---|
| 표면 거칠성: | Ra <1 nm (광 광택제) | 평탄성: | λ/10 @ 633nm (고정밀) |
| 열팽창: | 5.5 × 10 ℃ | 표면 품질: | <40-20 스크래치/긁힘 |
| 강조하다: | 레이저 융합 석영 유리 창,SiO2 융합 석영 유리 창,융합 석영 유리 창 |
||
제품 설명
융합 석영 유리 창 SiO2 UV-적외선 투과, 레이저

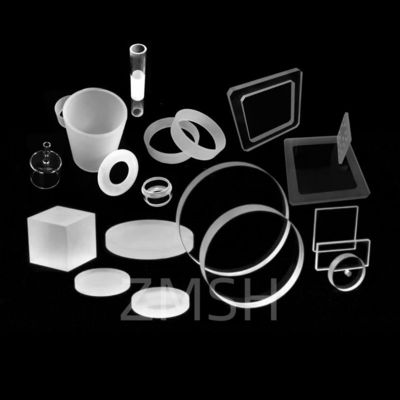

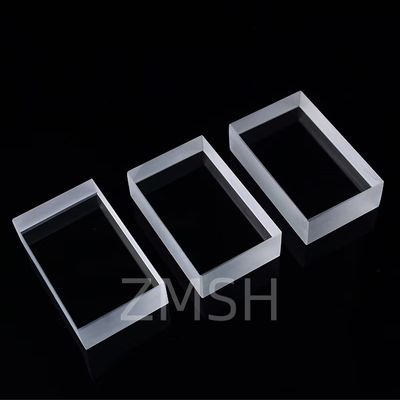

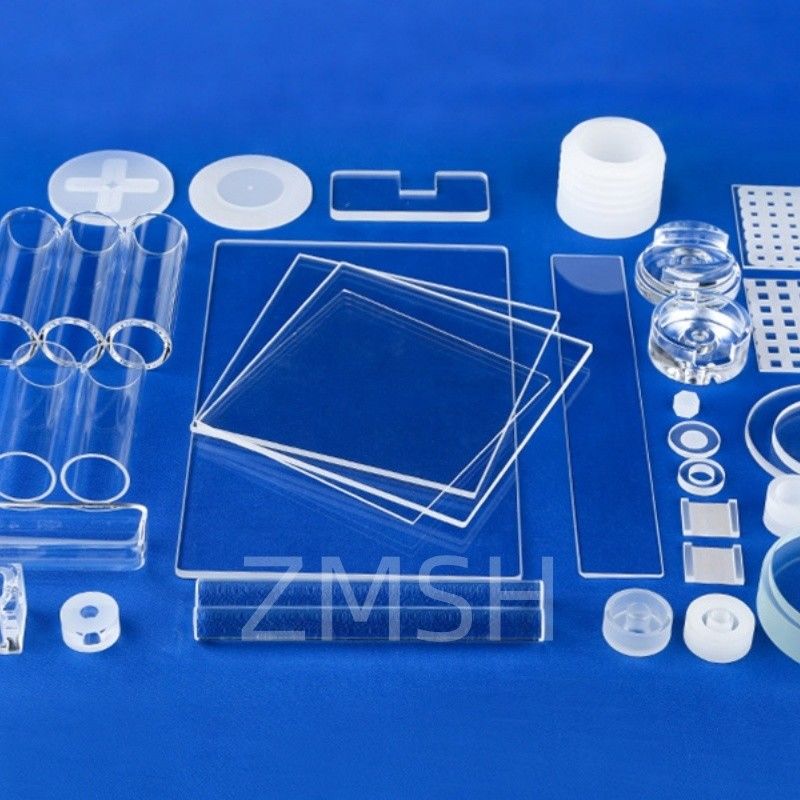

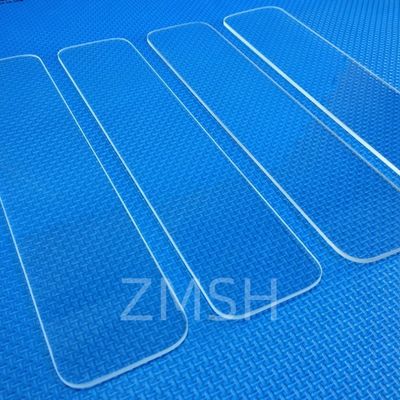

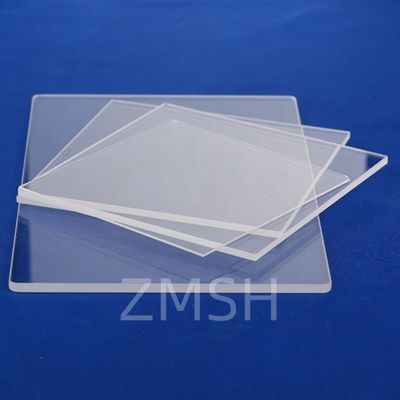

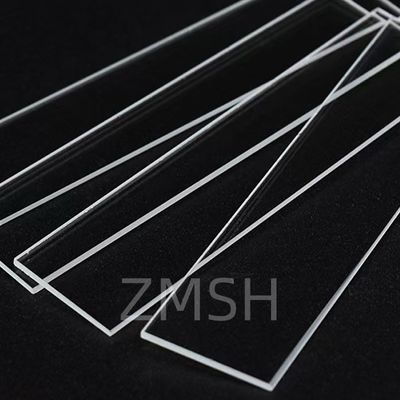

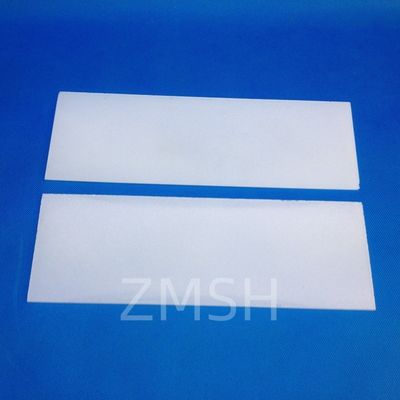

융합 석영 유리 창 제품 소개
SiO₂ 석영 유리판은 석영 창, 석영 기판 또는 투명 실리카 시트라고도 하며, 고순도 이산화규소로 제조된 비정질 물질입니다. 뛰어난 광학 투과율, 내열성, 극히 낮은 열팽창, 우수한 유전 강도 및 탁월한 화학적 불활성을 나타냅니다. 극한의 온도 및 공격적인 화학적 조건에서 작동하도록 설계된 석영판은 첨단 기술 분야에서 필수적입니다. 순도 및 용도에 따라 광학 등급, 반도체 등급 및 산업 등급으로 분류됩니다.
융합 석영 유리 창 제조 원리
석영 유리판의 제조는 다음 단계를 포함합니다.
-
원자재 준비: 고순도 천연 석영 모래 또는 합성 증착된 SiO₂가 사용되며, 금속 불순물은 1ppm 미만으로 관리됩니다.
-
용융 및 성형: 전기 용광로, 화염 융합 또는 플라즈마 용융을 사용하여 2000°C 이상에서 원료 석영을 용융한 후 벌크 또는 원통형 모양으로 주조 또는 인발합니다.
-
어닐링: 내부 응력을 완화하기 위해 석영판은 치수 안정성을 위해 약 1000°C에서 서서히 어닐링됩니다.
-
절단 및 연삭: 다이아몬드 공구를 사용하여 석영 블록을 원하는 치수로 정밀하게 절단합니다.
-
연마 (선택 사항): 광학 등급 석영은 원자 수준의 매끄러움(Ra<1nm)으로 한쪽 또는 양쪽 면을 연마합니다.
-
클린룸 포장: 최종 세척 및 포장은 반도체 환경에 적합하도록 ISO 인증 클린룸에서 수행됩니다.
기술 사양Q1: 석영 유리는 크리스탈 유리와 동일합니까?
| 매개변수 | 사양 / 허용 오차 범위 |
|---|---|
| 직경 | +0/-0.20 mm |
| 길이/너비 | +0/-0.20 mm |
| 두께 | ±0.1 mm |
| 평탄도 | ≤50mm: <½ 파장 (90% 이상의 투명 구경) |
| >50mm: <2 파장 (90% 이상의 투명 구경) | |
| 표면 품질 | <40-20 스크래치/디그 |
| 평행도 | <1 아크 분 |
응용 분야Q1: 석영 유리는 크리스탈 유리와 동일합니까?
뛰어난 재료 특성 덕분에 석영 유리판은 다음과 같은 분야에 적용됩니다.
-
반도체 산업: 포토마스크 기판, 세척 캐리어, 웨이퍼 홀더, 플라즈마 에칭 창;
-
레이저 및 광학: UV 창, IR 창, 캐비티 광학, 렌즈 마운트;
-
항공 우주 광학: 고투명 쉴드, 센서 뷰포트;
-
신에너지: 레이저 용접 쉴드, 수소 연료 전지 포트;
-
화학 실험실: 산/염기 저항 관찰 창, 반응기 뷰포트.
융합 석영 유리 창의 JGS 석영 유리 분류
JGS 시리즈는 중국에서 광학 등급 석영 유리에 대한 일반적인 분류 시스템입니다. 각 유형은 UV, 가시광선 및 IR 광선에 대해 서로 다른 투과 특성을 제공합니다.등급
| 이름 | 주요 특징 | 투과 범위 | 일반적인 응용 분야 | JGS1 |
|---|---|---|---|---|
| UV 광학 석영 | 190nm에서 뛰어난 UV 투과율 | 190–2500nm | UV 레이저 창, 포토마스크 플레이트, UV 분광기 | JGS2 |
| 광학 석영 | 약간의 UV 흡수, 비용 효율적 | 260–2500nm | 가시광선 레이저 창, 광학 장비, 일반 광학 | JGS3 |
| 적외선 석영 | 강한 UV 흡수, 우수한 IR 투과율 | 260–3500nm | IR 창, 열 화상 광학, 감지기 쉴드 | FAQ |
융합 석영 유리 창Q1: 석영 유리는 크리스탈 유리와 동일합니까?
A:
예. 귀하의 사양에 따라 레이저 드릴링, CNC 모따기 및 정밀 가장자리 처리를 제공합니다.Q2: 석영판은 깨지기 쉽습니까?
A:
예. 귀하의 사양에 따라 레이저 드릴링, CNC 모따기 및 정밀 가장자리 처리를 제공합니다.Q3: 구멍 뚫기 또는 CNC 가공을 요청할 수 있습니까?
A:
예. 귀하의 사양에 따라 레이저 드릴링, CNC 모따기 및 정밀 가장자리 처리를 제공합니다.관련 상품
