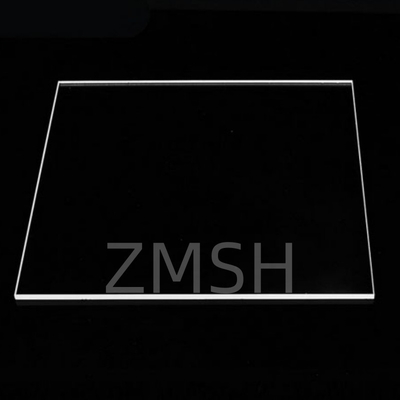

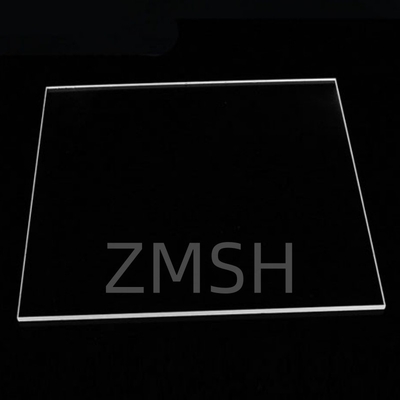

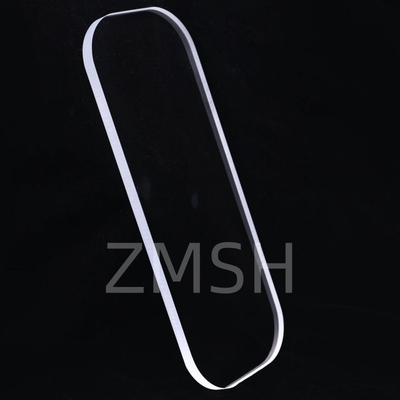

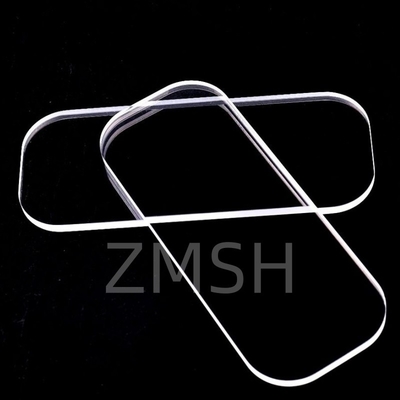

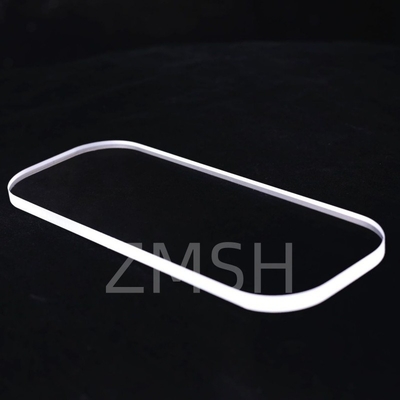

쿼츠 유리 창문 UV 융합 실리카 광 광 뷰 포트 사용자 정의 크기 코팅

석영 유리 창 | UV 융합 실리카 광학 뷰포트 | 맞춤형 크기 및 코팅 가능

개요

석영 유리 창은 융합 실리카 창 또는 석영 광학 창이라고도 하며, 고순도 이산화 규소(SiO₂)로 만들어진 정밀 평면 부품입니다. 뛰어난 열 안정성, 높은 UV-IR 투과율, 낮은 열팽창, 우수한 내화학성으로 인해 광학, 산업 및 과학 분야에서 널리 사용됩니다.

석영 창은 UV/VIS/IR 투과율, 내부 결함 및 순도에 따라 JGS1, JGS2, JGS3 등 다양한 등급으로 제공됩니다. 이러한 창은 진공 챔버, 레이저 시스템, 분석 기기와 같은 고수요 환경에서 뷰포트, 보호 덮개 또는 광학 투과 매체로 자주 사용됩니다.

생산 원리

석영 유리 창의 제조 공정은 주로 다음 단계로 구성됩니다.

1. 원자재 준비
   고순도 실리카(일반적으로 >99.99%)가 준비되며, 일반적으로 천연 석영 분말 또는 합성적으로 유도된 사염화 규소(SiCl₄) 가스 형태로 사용됩니다.

2. 용융 공정
   원자재는 다음 기술 중 하나를 사용하여 용융됩니다.

   • 화염 융합 (합성 석영용): 실리콘 화합물이 화염에서 산화되어 SiO₂로 증착되는 화학 기상 증착(CVD) 방법입니다.

   • 전기 융합 (천연 석영용): 천연 석영 모래를 고온 전기 용광로에서 용융합니다.

3. 블랭크 성형
   융합 석영은 블록 또는 판으로 성형된 다음 내부 응력을 제거하기 위해 어닐링됩니다.

4. 절단 및 연삭
   유리 블랭크는 다이아몬드 톱 또는 CNC 도구를 사용하여 특정 모양과 크기로 절단됩니다.

5. 연마
   광학 등급 표면은 높은 표면 평탄도, 평행도 및 낮은 표면 거칠기를 얻기 위해 양면 연마 또는 정밀 래핑을 통해 얻습니다.

6. 세척 및 검사
   최종 세척은 초음파 또는 화학 욕조를 사용하여 수행되며, 투과율 및 외관 사양을 충족하기 위해 시각 및 분광 검사가 뒤따릅니다.

응용 분야

석영 유리 창은 수많은 고성능 응용 분야에서 필수적입니다.

• 레이저 시스템
  높은 손상 임계값과 열 안정성으로 인해 출력 커플러 또는 보호 창으로 사용됩니다.

• 반도체 공정
  화학적 부식 및 열 충격에 대한 우수한 저항성으로 인해 플라즈마 에칭, 이온 주입 및 CVD 챔버에서 뷰포트로 사용됩니다.

• UV 살균 및 소독
  석영 창은 UV-C 광선에 투명하여 살균 시스템의 UV 램프에 이상적인 덮개입니다.

• 과학 계측
  높은 광학적 선명도와 낮은 흡수가 필수적인 분광법, 망원경 및 광자 장비에 사용됩니다.

• 항공 우주 및 방위
  가혹한 환경 조건에서 방사선 저항성과 안정성을 제공합니다.

• 의료 및 분석 장치
  이미징 시스템 및 UV/VIS 분석용 유동 셀에서 민감한 광학 장치를 보호합니다.

FAQ

Q1: JGS1, JGS2 및 JGS3 석영 유리의 차이점은 무엇입니까?
예. 특정 응용 분야 요구 사항에 따라 크기, 두께, 코팅(AR, HR 등) 및 모양(원형, 사각형, 타원형)으로 맞춤 설정할 수 있습니다.

• JGS1: 185–2500 nm에서 높은 투과율을 가진 UV 등급 융합 실리카; UV 광학에 적합합니다.

• JGS2: 220–2500 nm의 표준 광학 석영; 일반 광학에 일반적으로 사용됩니다.

• JGS3: 가시광선에서 근적외선 범위까지 투과율이 있는 적외선 등급 석영; UV 응답이 제한적입니다.

Q2: 석영 창은 고온을 견딜 수 있습니까?
예. 특정 응용 분야 요구 사항에 따라 크기, 두께, 코팅(AR, HR 등) 및 모양(원형, 사각형, 타원형)으로 맞춤 설정할 수 있습니다.예. 융합 석영은 최대 1100°C까지 지속적으로 작동할 수 있으며 그 이상에서 단기 노출을 견딜 수 있으므로 고온 환경에 이상적입니다.

Q3: 석영 창은 진공 응용 분야에 적합합니까?
예. 특정 응용 분야 요구 사항에 따라 크기, 두께, 코팅(AR, HR 등) 및 모양(원형, 사각형, 타원형)으로 맞춤 설정할 수 있습니다.물론입니다. 석영은 가스 방출이 매우 낮고 진공 및 열 사이클링 하에서 구조적 무결성을 유지하므로 UHV(초고진공) 뷰포트에 이상적입니다.

Q4: 어떤 표면 마감이 가능합니까?
예. 특정 응용 분야 요구 사항에 따라 크기, 두께, 코팅(AR, HR 등) 및 모양(원형, 사각형, 타원형)으로 맞춤 설정할 수 있습니다.창은 일반적으로 <10 Å RMS의 표면 거칠기로 연마됩니다. 요청 시 평탄도는 λ/10 이상에 도달할 수 있습니다.Q5: 석영 창은 붕규산염과 같은 다른 유리 재료와 어떻게 비교됩니까?

A:
예. 특정 응용 분야 요구 사항에 따라 크기, 두께, 코팅(AR, HR 등) 및 모양(원형, 사각형, 타원형)으로 맞춤 설정할 수 있습니다.Q6: 석영 창을 맞춤 설정할 수 있습니까?

A:
예. 특정 응용 분야 요구 사항에 따라 크기, 두께, 코팅(AR, HR 등) 및 모양(원형, 사각형, 타원형)으로 맞춤 설정할 수 있습니다.관련 제품
