상세 정보 |
|||
| 소재: | 융합 실리카 (JGS1, JGS2) | 형상 형태: | 타원형, 다각형, 아크, 계단, 노치 |
|---|---|---|---|
| 사이즈 허용 오차: | ± 0.05 mm 이상 (사용자 정의 가능) | 두께 범위: | 0.5 mm - 10 mm (사용자 정의 가능) |
| 표면 거칠성: | <10 Å rms (사용자 정의 가능) | 표면 평탄도: | λ/10 @ 632.8 nm (사용자 정의 가능) |
| 강조하다: | 불규칙한 모양의 쿼츠 광학 창문,사용자 지정 불규칙 모양의 쿼츠 광학 창문 |
||
제품 설명
맞춤형 불규칙 석영 광학 윈도우 정밀 융합 석영 뷰포트
개요 석영 광학 윈도우

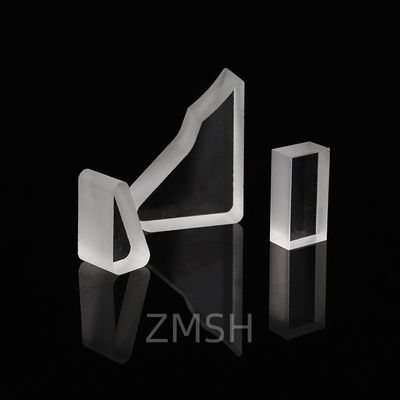

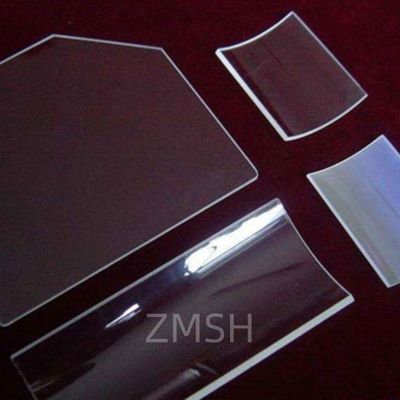

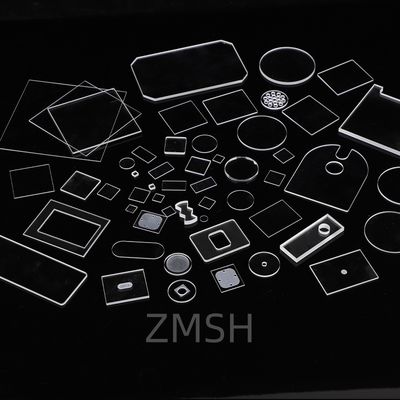

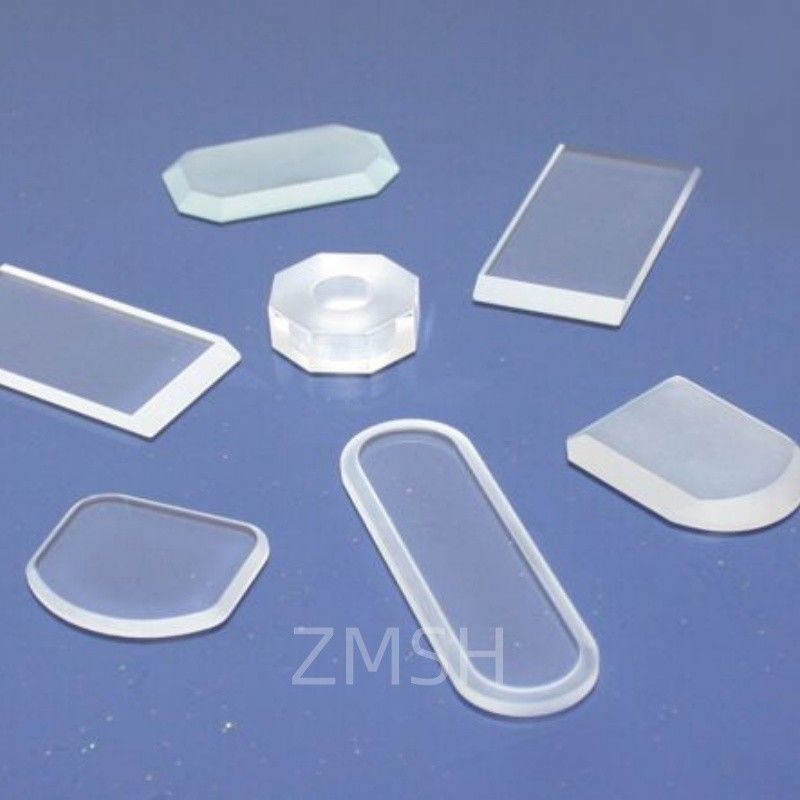

불규칙한 모양의 석영 유리 윈도우는 고순도 융합 석영으로 제작된 맞춤형 광학 부품입니다. 표준 원형 또는 사각형 윈도우 플레이트와 달리, 이러한 특수 윈도우는 타원형, 다각형, 아치형, 계단형 또는 노치형 기하학적 형태로 제공됩니다. 비표준 기계적 인터페이스 또는 하우징을 통해 광학적 투과가 필요한 시스템을 위해 설계되었으며, 높은 UV-IR 투과율, 내열성 및 화학적 내구성을 제공합니다.
이 윈도우는 최첨단 광학 기기, 항공우주 조립품, 생체 의학 영상 장치 및 레이저 플랫폼에서 필수적이며, 기계적 설계 요구 사항이 단순한 평면 광학을 넘어섭니다. 우수한 표면 평탄도, 낮은 복굴절 및 엄격한 치수 공차를 갖춘 불규칙 석영 윈도우는 가혹한 환경에서 기능적 정밀도와 장기적인 신뢰성을 모두 지원합니다.
제조 원리 석영 광학 윈도우
불규칙한 석영 유리 윈도우의 생산에는 다음과 같은 핵심 공정이 포함됩니다.
-
재료 선택
융합 석영 블록(JGS1 또는 동급)은 UV-VIS-IR 요구 사항 및 순도 사양에 따라 선택됩니다. 심자외선(deep-UV) 요구 사항에는 합성 석영이 사용될 수 있습니다. -
CNC 절단 및 워터젯 성형
첨단 CNC 또는 연마 워터젯 도구는 원시 유리를 복잡한 기하학적 형태로 성형합니다. 이를 통해 재료 무결성을 손상시키지 않고 비대칭 윤곽, 내부 컷아웃 또는 모따기 디자인을 생산할 수 있습니다. -
가장자리 연삭 및 표면 평활화
성형 후 유리는 가장자리를 다듬고 안전성을 개선하며 광학 연마를 준비하기 위해 정밀 연삭을 거칩니다. -
정밀 연마
λ/10 표면 평탄도 이상을 달성하고 산란 또는 흡수를 최소화하기 위해 광학 연마 기술이 적용됩니다. 사양에 따라 단면 또는 양면 연마를 모두 사용할 수 있습니다. -
세척 및 품질 관리
각 조각은 초음파 세척되고 간섭계 및 현미경으로 검사되며 두께 균일성 및 각도 정밀도를 측정합니다.
일반적인 사양 석영 광학 윈도우
| 매개변수 | 값 범위 |
|---|---|
| 재료 | 융합 석영 (JGS1, JGS2, UV 등급) |
| 모양 유형 | 타원형, 다각형, 아치형, 계단형, 노치형 |
| 크기 공차 | ±0.05 mm 이상(맞춤형) |
| 두께 범위 | 0.5 mm – 10 mm (맞춤형) |
| 표면 거칠기 | <10 Å RMS(맞춤형) |
| 표면 평탄도 | λ/10 @ 632.8 nm(맞춤형) |
| 평행도 | <30 arcsec(맞춤형) |
| 투과 범위 | 185–2500 nm |
| 코팅 옵션 | AR, HR, 유전체, DLC |
응용 분야 석영 광학 윈도우
-
맞춤형 레이저 시스템
비표준 포트 또는 방출 형태의 레이저 하우징에 완벽하게 통합됩니다. -
분광학 및 영상 장비
의료 스캐너 및 산업 분석기에서 민감한 광학 장치를 보호합니다. -
항공우주 및 위성
소형 모듈의 카메라, 센서 또는 광검출기용 보호 커버로 사용됩니다. -
과학 연구
맞춤형 실험 챔버 또는 극저온 장치에서 광학적 접근을 가능하게 합니다. -
반도체 기계
고정밀 패턴 형성 및 증착 도구에서 뷰포트 및 절연 윈도우를 제공합니다.
FAQ 석영 광학 윈도우
Q1: 불규칙한 모양이 광학 성능에 영향을 미칠 수 있습니까?
A: 올바르게 제조된 경우 그렇지 않습니다. 광학 표면 사양을 충족하는 한 윈도우의 모양은 투과율을 변경하지 않습니다.
Q2: 이러한 윈도우는 코팅과 호환됩니까?
A: 예. AR, HR 및 유전체 코팅은 마스킹 또는 로봇 공정을 사용하여 불규칙한 기하학적 형태에 적용할 수 있습니다.
Q3: 가공할 수 있는 가장 작은 특징 크기는 무엇입니까?
A: 두께 및 재료에 따라 0.2 mm(예: 구멍, 노치)만큼 작은 특징을 얻을 수 있습니다.
Q4: CAD 기반 사용자 정의를 제공합니까?
A: 물론입니다. DXF, STEP 또는 SolidWorks 파일을 사용하여 정확한 맞춤형 모양을 만들 수 있습니다.
Q5: 진공 또는 고온을 견딜 수 있습니까?
A: 예. 융합 석영은 UHV 조건에서 매우 안정적이며 1000°C 이상의 온도를 처리할 수 있습니다.
