| 브랜드 이름: | ZMSH |
| 모델 번호: | 쿼츠 프리즘 |
| MOQ: | 2 |
| 가격: | 20USD |
| 포장에 대한 세부 사항: | 맞춤형 상자 |
| 지불 조건: | T/T |

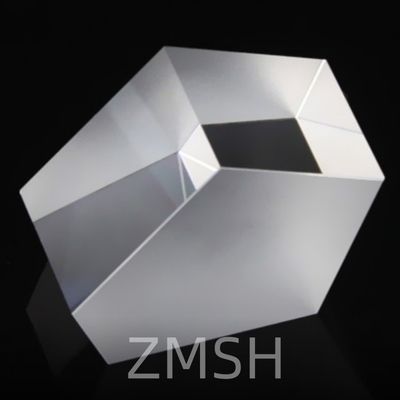

쿼츠 프리즘 (Quartz prism) 은 고정도의 융합 또는 결정성 쿼츠 (SiO2) 로 만들어진 고정밀 광학적 부품이다. 그들은 굴절과 반사를 통해 빛을 조작하도록 설계되었습니다.다양한 광학 분야에서 필수적입니다., 레이저, 영상 및 분석 시스템
표준 광학 유리와 비교하면 쿼츠 프리즘은 우수한 UV 투명성, 열 및 화학 저항성, 차원 안정성을 제공합니다.항공우주 등 까다로운 환경에 적합하도록, 레이저 광학, 연구실 장비.
쿼츠 프리즘의 생산은 광학적 명확성, 차원 정확성 및 내구성을 보장하기 위해 여러 단계가 포함됩니다.
자료 선택
쿼츠 프리즘은 일반적으로 다음과 같이 만들어집니다.
금속 석탄(아모르프스) 이소트로프 성질, 자외선 투명성, 고온 저항성
금속 석탄∆ 포라리제이션 광학 및 피에조 전기 응용 분야에 사용됩니다. X, Y, Z 절단 방향에서 제공됩니다.
절단 및 밀링
원시 쿼츠 덩어리는 다이아몬드 톱을 사용하여 썰어지고, 고정도 장비로 예비 프리즘 모양으로 깎습니다.
반짝이는
광 표면은 높은 전송량과 최소한의 산란을 보장하기 위해 미크론 이하의 평면성 (일반적으로 <λ/10) 및 표면 거칠성 (<1 nm Ra) 까지 닦습니다.
코팅 (선택)
용도에 따라, 쿼츠 프리즘 표면은 다음과 같이 코팅될 수 있다.
반사 방지 코팅 (UV, VIS, NIR 범위)
금속 반사 코팅 (Al, Ag, Au)
빔분열 또는 편광 코팅
품질 관리
각 쿼츠 프리즘은 각도 정확성, 평면성, 스크래치 파고 표면 품질 및 스펙트럼 전송을 위해 엄격한 검사를 받는다.
구조: 한 90° 각과 두 45° 각을 가진 삼각형 프리즘.
기능: 방향과 사용에 따라 빛을 90° 또는 180°로 리디렉트합니다.
신청서: 빔 스티어링, 이미지 회전, 페리스코프, 정렬 도구.
구조: 두 개의 평평한 표면은 서로 약간 각도 (파이트의 얇은 조각처럼).
기능: 빛 을 작고 정밀한 각도 로 이탈 시키며, 반선 을 원형 으로 스캔 하기 위해 회전 할 수 있다.
신청서: 레이저 빔 스티어링, 적응 광학, 안과 기기.
구조: 반사면이 두 개 있는 5면 프리즘.
기능: 입구 각도와 상관없이 빛을 정확히 90°로 기울이고, 이미지 지향을 유지한다.
신청서: DSLR 뷰파이더, 조사 장비, 정렬 광학.
구조: 길고 좁은 프리즈마와 트라페소이드 프로필
기능: 프리즘의 물리적 회전 각의 두 배로 이미지를 회전시킵니다.
신청서: 빔 전달 시스템, 인터페로미터에서 이미지 회전.

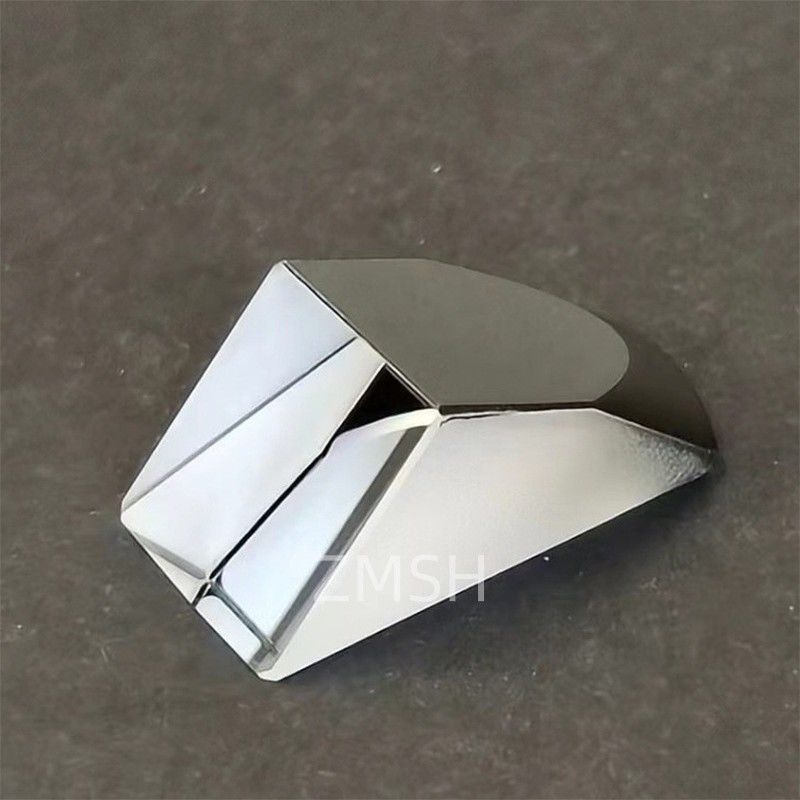

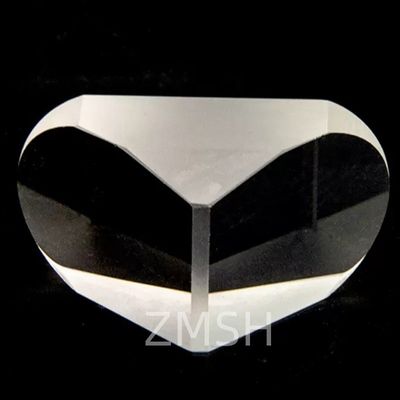

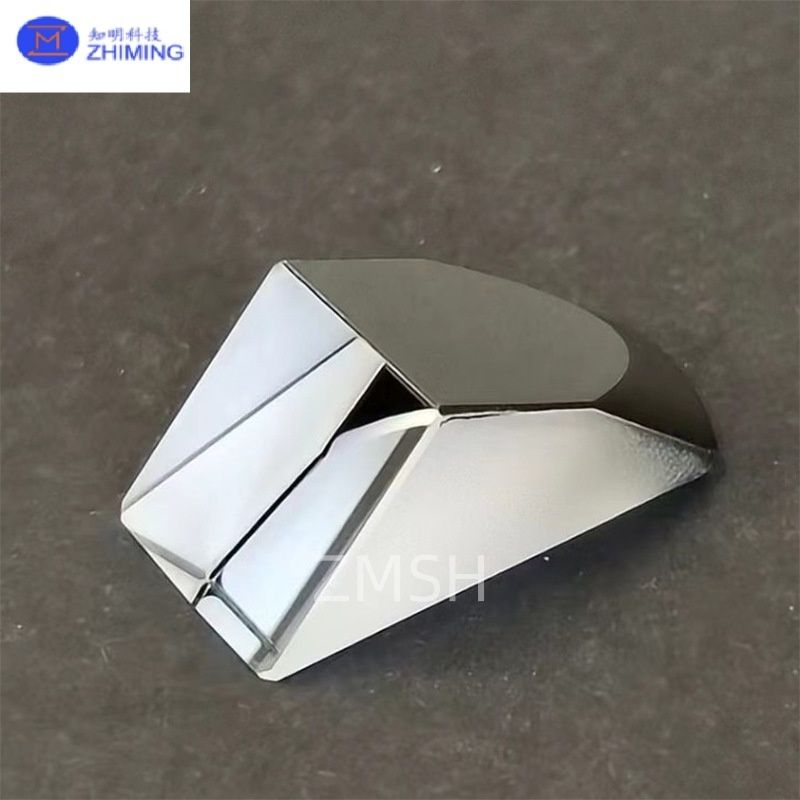

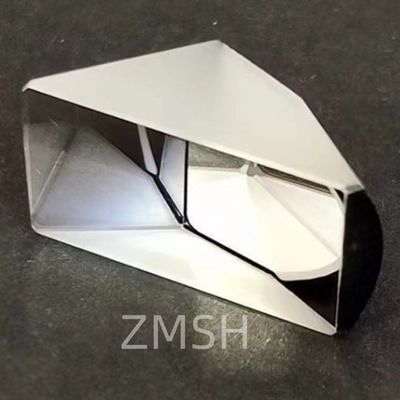

구조: 90° V 모양을 형성하는 ′′ 지붕′′ 가장자리를 가진 직각 프리즘.
기능: 광경 에서 올바른 방향 을 유지 하여 이미지 를 뒤집고 되돌려 놓는다.
신청서: 망원경, 스포팅 스코프, 컴팩트 광학 시스템.
구조: 고정각 반사 쌍을 형성하기 위해 배치 된 두 개의 직각 프리즘.
기능: 충돌 방향과 평행한 반사선을 반사하지만 간섭을 피하는 측면 이동으로 반사합니다.
신청서: 레이저 시스템, 광적 지연 선, 간섭계에서의 빔 접기.
Q1: 쿼츠와 유리 프리즘의 차이점은 무엇입니까?
A1:쿼츠 프리즘은 더 깊은 자외선 파장을 전송하고, 더 높은 온도에 저항하며, 표준 유리 (예를 들어, N-BK7) 보다 더 좋은 화학 내구성을 가지고 있습니다. 그들은 더 까다로운 응용 프로그램에 적합합니다.
Q2: 쿼츠 프리즘은 어떤 파장을 처리할 수 있을까요?
A2:쿼츠 프리즘은 일반적으로 물질의 종류와 표면 품질에 따라 180nm (깊은 UV) 에서 2.2μm ( IR 근처) 까지 빛을 전달합니다.
Q3: 쿼츠 프리즘은 고전력 레이저에 적합합니까?
A3:네, 쿼츠는 레이저 손상의 경계가 높고 열 안정성이 뛰어나 UV와 고에너지 레이저 시스템에 이상적입니다.
