사파이어 모세관 소개

사파이어 모세관은 인공 단결정 사파이어로 제작된 고성능 소형 중공 실린더로, 뛰어난 경도, 화학적 불활성, 광학적 투명성으로 유명한 소재입니다. 이 모세관은 기계적 내구성과 열충격에 대한 우수한 저항성을 결합하여 까다로운 과학 및 산업 응용 분야에서 필수적입니다.

사파이어 모세관의 가장 매력적인 특징 중 하나는 강렬한 열 구배 및 부식성 분위기에서도 구조적 정밀도를 유지할 수 있다는 것입니다. 유리 또는 세라믹 제품과 달리 사파이어 튜브는 1700°C를 초과하는 환경에서도 급격한 열화를 겪지 않습니다. 이는 분석 화학 설정, 고온 용광로 및 진공 시스템에서 특히 유용합니다.

일반적인 응용 분야로는 크로마토그래피 시스템, 혈액 분석, 섬세한 센서 또는 광섬유의 보호 하우징 등이 있습니다. 매끄럽고 연마된 내부 표면은 유체 마찰을 줄이고 시료 오염을 방지하여 실험실 규모 공정에서 신뢰할 수 있는 결과를 얻는 데 매우 중요합니다.

또한 사파이어 모세관은 우수한 빛 투과율, 열 전도성 및 비반응성으로 인해 항공 우주 공학, 분광 분석 및 레이저 기반 계측과 같은 최첨단 분야에서 선호됩니다. 생체 적합성으로 인해 제약 전달 시스템 및 의료용 임플란트에도 사용할 수 있습니다.

사파이어 튜브는 내부 직경(ID)과 외부 직경(OD) 모두에 대해 정밀 공차를 갖는 맞춤형 치수로 제조할 수 있어 광범위한 산업 사양을 수용할 수 있습니다. 광학적, 구조적 또는 화학적 용도로 사용되든 사파이어 모세관은 극한 조건에서 장기적인 성능과 비교할 수 없는 신뢰성을 제공합니다.

사파이어 모세관의 제조는 첨단 재료 과학, 정밀 가공 및 광학 등급 연마의 조합을 포함하는 고도로 전문화된 공정입니다. 이 튜브는 일반적으로 사파이어로 알려진 단결정 산화알루미늄(Al₂O₃)으로 만들어지며, 이는 뛰어난 경도, 열적 안정성 및 화학적 저항성을 제공합니다. 고유한 결정 구조와 물리적 특성으로 인해 사파이어는 취성, 이방성 재료에 맞게 조정된 기술을 사용하여 신중하게 가공해야 합니다.

사파이어 모세관 제조 원리

사파이어 모세관은 Kyropoulos 방법(KY 방법)과 Edge-defined Film-fed Growth 방법(EFG 방법)의 두 가지 주요 결정 성장 방법을 사용하여 제조됩니다. 두 접근 방식 모두 고순도 단결정 사파이어를 생성하지만 공정 특성과 최종 튜브 형상에서 차이가 있습니다.

1. Kyropoulos(KY) 방법

• Kyropoulos 방법은 우수한 광학적 투명도와 낮은 내부 응력을 가진 벌크 원통형 사파이어 잉곳을 성장시키는 데 널리 사용됩니다.

• 이 공정에서 고순도 Al₂O₃ 분말은 ~2050°C에서 도가니에서 용융되고, 종자 결정을 제어된 열 구배 하에서 회전하면서 천천히 당겨집니다.

• 결과적인 사파이어 결정은 크고 균일하며 정밀 가공에 이상적입니다.

• KY 방법을 통해 제작된 모세관은 일반적으로 막대 또는 슬래브를 절단, 드릴링(초음파 또는 레이저) 및 연마하여 정확한 치수와 매끄러운 내부 표면을 가진 중공 튜브를 형성하여 생산됩니다.

• 이 방법은 광학 등급 마감, 엄격한 공차 및 맞춤형 형상이 필요한 응용 분야에 적합합니다.

2. EFG(Edge-defined Film-fed Growth) 방법

• EFG 방법은 광범위한 가공의 필요성을 줄여 사전 정의된 중공 형상으로 사파이어 튜브 또는 막대를 직접 성장시키는 데 사용됩니다.

• 성형된 다이는 용융 표면에 배치되고, 모세관 모양의 사파이어는 용융된 Al₂O₃가 모세관 작용에 의해 다이를 통해 공급되면서 수직으로 성장합니다.

• 이 방법을 통해 더 긴 튜브를 생산할 수 있으며, 종종 일정한 단면과 최소한의 재료 손실을 보입니다.

• 표면 품질이 KY 성장 및 연마된 튜브와 일치하지 않을 수 있지만, EFG 성장 사파이어 모세관은 비용 효율성과 처리량이 우선시되는 산업, 화학 및 대량 생산 응용 분야에 이상적입니다.

3. 후처리

• 성장 방법에 관계없이 사파이어 모세관은 최종 치수 및 표면 품질 요구 사항을 충족하기 위해 정밀 연삭, 보어 연마 및 초음파 세척을 거치는 경우가 많습니다.

• KY 방법 튜브는 일반적으로 광학, 의료 및 고정밀 유체 시스템에 선호되는 반면, EFG 방법 튜브는 기술, 구조 또는 열 전달 용도로 선호됩니다.

사파이어 모세관 매개변수

사파이어 모세관의 응용

사파이어 모세관은 기존의 유리, 플라스틱 또는 세라믹 모세관이 실패하는 환경에서 작동하도록 설계된 정밀 엔지니어링 부품입니다. 뛰어난 경도, 열적 안정성, 화학적 불활성 및 광학적 투명성으로 인해 여러 산업 분야에서 고성능 응용 분야에 이상적입니다. 주요 응용 분야에 대한 개요는 다음과 같습니다.

1. 생물 의학 및 생명 과학

• 사파이어 모세관은 미세 유체 플랫폼, DNA 분석기 및 진단 테스트 장비에 사용됩니다.
• 생체 적합성 및 비반응성 표면은 혈액, 혈청 또는 시약과 같은 생물학적 유체가 오염 없이 운반되도록 합니다.
• 사파이어 모세관의 연마된 내부 보어는 정밀하고 일관된 흐름을 가능하게 하며, 이는 민감한 분석에서 매우 중요합니다.

2. 레이저 및 광학 시스템

• 사파이어 모세관은 광섬유 보호, 레이저 빔 안내 및 분광 분석에 널리 적용됩니다.
• UV에서 IR까지의 우수한 투과율로 인해 이러한 튜브는 고에너지 빛 노출 하에서 광학적 무결성을 유지합니다.
• 긁힘 방지 및 치수 정확도는 까다로운 광학 환경에서 장기적인 성능을 지원합니다.

3. 반도체 제조

• 클린룸 및 고진공 시스템에서 사파이어 모세관은 가스 수송, 플라즈마 에칭 및 CVD 공정 라인에 사용됩니다.
• 이 튜브는 열 사이클링 하에서 치수적으로 안정하게 유지되며 공격적인 공정 화학 물질로부터 부식을 방지합니다.
• 사파이어 모세관은 비오염 재료 구성으로 인해 웨이퍼 수율을 높이는 데 선호됩니다.

 4. 분석 화학 및 계측

• 사파이어 모세관은 크로마토그래피(HPLC, GC), 원소 분석 및 분광법에 활용됩니다.
• 초매끄러운 내부 벽과 화학적 저항성은 상호 작용이나 유지 없이 정확한 시료 흐름을 가능하게 합니다.
• 미량 분석 및 미세한 오염조차 허용되지 않는 고순도 화학 시스템에 적합합니다.

5. 항공 우주 및 방위

• 항공기, 위성 및 방위 시스템에서 사파이어 모세관은 유체 관리, 센서 보호 및 광학 데이터 전송을 위한 강력한 채널을 제공합니다.
• 극심한 진동, 온도 변동 및 고고도 조건을 견딜 수 있도록 제작되었습니다.
• 사파이어 모세관은 항공 우주 부품의 소형화 및 신뢰성에 기여합니다.

사파이어 모세관 – 자주 묻는 질문(FAQ)

Q1: 사파이어 모세관은 무엇으로 만들어졌습니까?

A: 사파이어 모세관은 일반적으로 사파이어로 알려진 인공 단결정 산화알루미늄(Al₂O₃)으로 만들어집니다. 이 재료는 극심한 경도, 화학적 불활성, 높은 열적 안정성 및 광범위한 광학적 투명성으로 유명합니다.

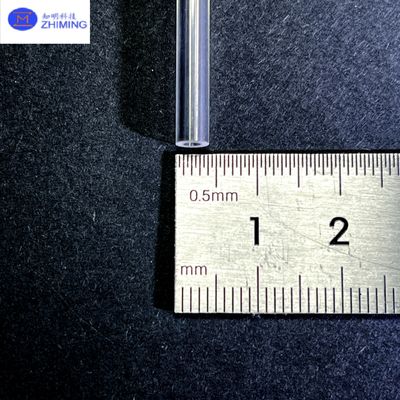

 Q2: 사용 가능한 일반적인 내부 직경(ID) 및 외부 직경(OD) 범위는 무엇입니까?

A: 표준 사파이어 모세관은 다양한 크기로 제공됩니다. 내부 직경은 일반적으로 0.1mm ~ 3.0mm 범위이고, 외부 직경은 0.5mm ~ 10mm 이상일 수 있습니다. 요청 시 맞춤형 치수도 사용할 수 있습니다.

Q3: 유리 또는 석영 모세관 대신 사파이어 모세관을 사용하는 주요 장점은 무엇입니까?

A: 유리 또는 석영에 비해 사파이어 모세관은 다음과 같은 이점을 제공합니다.

• 더 높은 경도 및 긁힘 방지
• 산, 염기 및 용매에 대한 우수한 내화학성
• 뛰어난 열 내구성(1500°C 이상에서 작동 가능)
• UV에서 IR까지의 우수한 광학적 투명성
• 가혹한 환경에서 더 긴 수명

Q4: 사파이어 모세관은 의료 및 생물학적 응용 분야에 적합합니까?

A: 예. 사파이어 모세관은 생체 적합성이 있고 비반응성이므로 의료 기기, 진단 시스템 및 생물학적 시료 운송에 이상적입니다. 매끄러운 내부 표면은 잔류물 유지를 줄이고 정확한 유체 제어를 보장합니다.

Q5: 튜브의 크기, 길이 또는 보어 모양을 맞춤 설정할 수 있습니까?

A: 물론입니다. 사파이어 모세관은 다음을 위해 맞춤 설정할 수 있습니다.

• 내부 및 외부 직경
• 튜브 길이
• 테이퍼 또는 플레어 처리된 끝
• 연마 또는 연삭된 표면 마감

귀하의 설계 사양에 따라 표준 및 고도로 맞춤화된 생산을 모두 지원합니다.
