상세 정보 |
|||
| Inner Diameter (ID): | Down to 0.1 mm | Outer Diameter (OD): | Down to 0.2 mm |
|---|---|---|---|
| Wall Thickness: | Down to 0.1 mm | Melting Point: | 2030°C |
| Dimension Tolerance: | ±0.005 mm | Concentricity: | ±0.05 mm |
| 강조하다: | 제조된 사피어 모세관,고압 사파이어 모세관 |
||
제품 설명

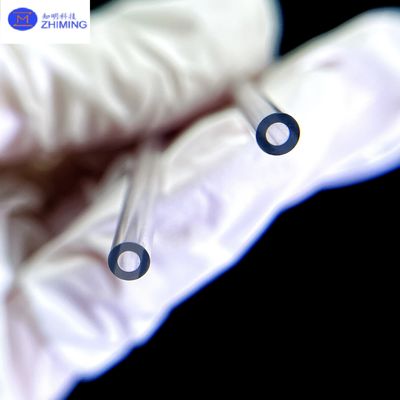

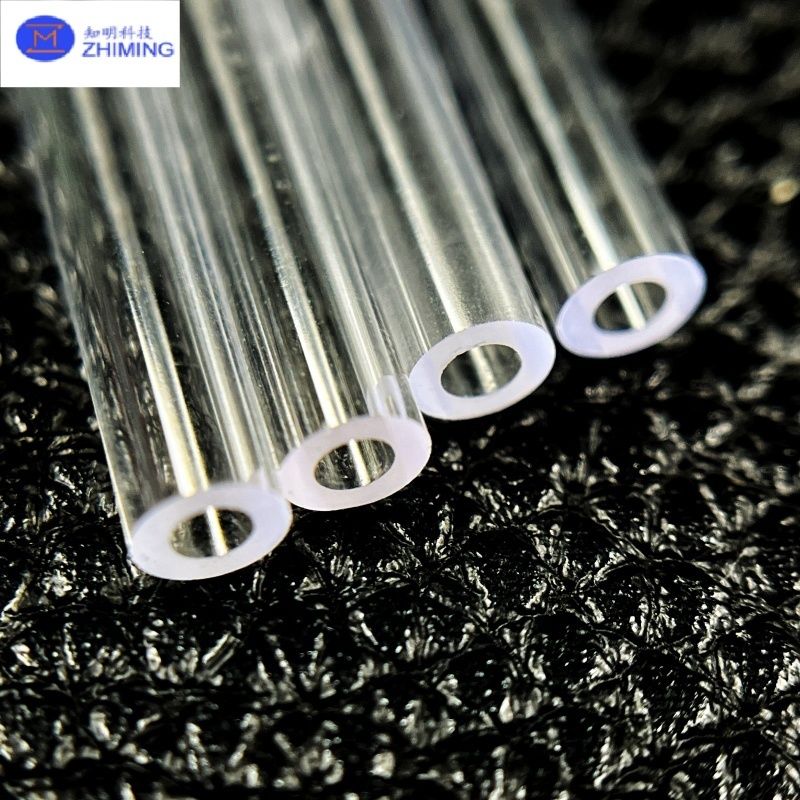

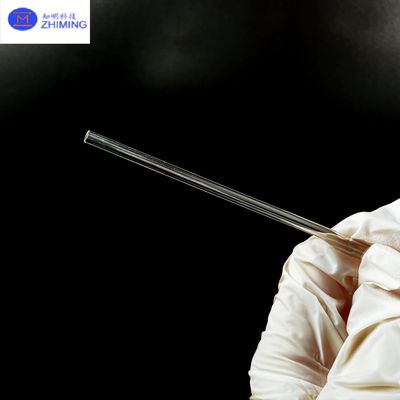

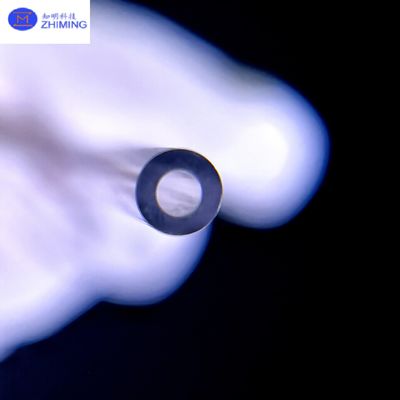

사파이어 모세관 소개
사파이어 모세관은 합성 단결정 사파이어(Al₂O₃)로 제작된 고정밀 중공 미세 구조체로, 극강의 경도(모스 9), 뛰어난 열적 안정성, 넓은 광 투과 범위, 뛰어난 내화학성으로 유명합니다. 이 튜브는
직선형, 테이퍼형 또는 맞춤형 굽힘 형태를 포함하여 다양한 크기로 제공되며, 내경은 0.1mm, 벽 두께는 0.05mm까지 가능합니다. 사파이어의 높은 구조적 강도와 생체 적합성 덕분에 사파이어 모세관은 유리, 석영 또는 폴리머 튜브가 고장나는 극한 환경에서도 견딜 수 있어 고온, 고압 또는 고반응성 응용 분야에 이상적입니다.
사용 목적에 따라 사파이어 모세관의 내부 표면은 유체 매끄러움, 최소 흡착 또는 효율적인 빛 투과에 대한 요구 사항을 충족하기 위해 미세 연마 또는 광학 연마될 수 있습니다. 이 튜브는 레이저 광학, 의료 진단, 반도체 공정, 분석 화학뿐만 아니라 항공 우주 및 석유 화학 시스템에도 널리 사용됩니다. 기존 모세관 재료에 비해 사파이어 모세관은 수명이 훨씬 길고 오염 위험이 낮으며 기계적 또는 열적 스트레스 하에서 성능이 뛰어나 정밀 및 임무 수행에 중요한 응용 분야에 선호되는 선택입니다.
사파이어 모세관의 제조 원리 A: 표준 사파이어 모세관은 내경 0.1mm ~ 3.0mm, 외경 최대 10mm 이상입니다. 맞춤형 크기는 요청 시 제공됩니다.
Kyropoulos 방법(KY) 및 Edge-defined Film-fed Growth(EFG) 방법입니다.KY 방법
은 성형된크고 광학적으로 투명한 단결정 사파이어 잉곳을 천천히 성장시키는 것으로 시작합니다. 그런 다음 이 잉곳을 방향을 잡고, 절단하고, 다이아몬드 도구 또는 초음파 드릴링을 사용하여 코어를 제거하여 중공 채널을 생성합니다. 외부 및 내부 표면은 그 후 고품질 표면과 치수 정확도를 얻기 위해 연마됩니다. 이 방법은 레이저, 의료 진단 및 정밀 분석에 널리 사용되는 우수한 광학 성능과 초매끄러운 내부 보어를 가진 모세관을 생산하는 데 이상적입니다.반면에 EFG 방법
은 성형된다이를 통해 중공 사파이어 튜브를 직접 성장시킬 수 있습니다. 이 과정에서 용융된 사파이어 재료가 모세관 금형을 통해 위로 당겨져연속적으로 튜브를 형성합니다. 표면 거칠기는 KY 성장 튜브에 비해 더 높을 수 있지만 EFG 튜브는 후처리가 덜 필요하고 산업 규모 생산에 더 경제적입니다. 특히 가스 샘플링, 보호 덮개 또는 열 유체 시스템과 같은 기술적 응용 분야에 적합합니다.
성장 방법에 관계없이 모든 사파이어 모세관은 엄격한 가공, 내부 연마, 초음파 세척 및 검사를 거칩니다. 최종 결과는 가장 극한 환경에서도 높은 치수 정밀도, 우수한 내벽 품질 및 안정적인 성능을 가진 제품입니다.사파이어 모세관 사양
매개변수
사양
| 내경(ID) | 최소 0.1mm |
|---|---|
| 외경(OD) | ±0.005mm |
| 벽 두께 | 최소 0.1mm |
| 치수 공차 | ±0.005mm |
| 동심도 | ±0.05mm |
| 표면 품질 | 성장 상태 |
| 투과 범위 | 0.3μm(UV) ~ 5μm(IR) |
| 경도 | 극도로 단단하고 긁힘 방지 |
| 융점 | 2030°C |
| 열전도율 | 우수 |
| 내열성 | 예외적, 높은 내식성 |
| 화학적 안정성 | 예외적, 높은 내식성 |
| 전기 절연 | 뛰어난 전기 절연 특성 |
| 내압성 | 높은 작동 압력을 견딜 수 있음 |
| 사파이어 모세관의 응용 분야 | 사파이어 모세관은 강력한 물리적 및 화학적 특성으로 인해 다양한 첨단 분야에서 신뢰를 받고 있습니다: |
의료 및 생물학적 진단 A: 표준 사파이어 모세관은 내경 0.1mm ~ 3.0mm, 외경 최대 10mm 이상입니다. 맞춤형 크기는 요청 시 제공됩니다.
레이저 및 광학 시스템
-
광학 슬리브, 빔 가이드 또는 광섬유용 보호 하우징으로 사용됩니다. 사파이어의 광범위한 스펙트럼 투과율(200nm – 5000nm) 덕분에 분광법, LIDAR 및 광자학에서 안정적인 광학 전송을 가능하게 합니다.
반도체 및 전자 산업
-
플라즈마 에칭 챔버, CVD 반응기 및 진공 시스템에서 가스 또는 액체를 운반하는 데 사용됩니다. 사파이어의 고온 및 부식성 화학 물질에 대한 저항성은 시스템 순도와 수명을 보장합니다.
화학 분석 및 크로마토그래피
-
HPLC 및 GC와 같은 기기는 사파이어 모세관의 초매끄러운 내부 표면의 이점을 누려 샘플 흡착을 방지하고 미량 수준의 검출을 지원합니다.
항공 우주 및 방위
-
유체 조절, 광학 감지 또는 보호 차폐를 위해 고진동, 고온 시스템에 통합됩니다. 가혹한 작동 조건에서도 구조적 무결성을 유지합니다.
에너지 및 석유 화학 분야
-
고압 유체 라인, 연료 전지 시스템 및 부식성 가스 샘플링에 적합합니다. 열 및 화학적 저항성은 공격적인 산업 환경에 이상적입니다.
FAQ – 사파이어 모세관에 대한 자주 묻는 질문
-
Q1: 사파이어 모세관은 어떤 재료로 만들어졌습니까?
A: 경도에서 다이아몬드 다음으로 99.99% 순수 단결정 산화알루미늄(Al₂O₃)인 사파이어로 만들어졌습니다.
Q2: 내경 및 외경에 사용할 수 있는 크기 범위는 무엇입니까? A: 표준 사파이어 모세관은 내경 0.1mm ~ 3.0mm, 외경 최대 10mm 이상입니다. 맞춤형 크기는 요청 시 제공됩니다.
Q3: 내부 보어를 광학적으로 연마할 수 있습니까?
A: 예. 응용 분야에 따라 마찰을 줄이고, 빛 투과율을 개선하거나, 잔류물 축적을 최소화하기 위해 보어를 연마하거나 광학적으로 연마할 수 있습니다.
Q4: 사파이어 모세관은 생물 의학적 사용에 안전합니까?
A: 물론입니다. 생체 적합성, 무독성이며 모든 표준 멸균 방법에 저항성이 있어 임상 및 실험실 환경에 이상적입니다.
Q5: 사파이어 모세관은 어떻게 세척하고 포장합니까?
A: 튜브는 탈이온수 및 용매에서 초음파 방법을 사용하여 세척한 다음 오염을 방지하기 위해 클린룸 호환 용기에 포장합니다.
Q6: 특정 프로젝트에 대한 맞춤화를 제공합니까?
A: 예. 고객 도면 또는 사양을 기반으로 길이, 보어 직경, 벽 두께, 표면 마감 및 심지어 플랜지 또는 테이퍼형 끝단에 대한 완전한 맞춤화를 제공합니다.
Q7: 어떤 산업에서 사파이어 모세관을 가장 많이 사용합니까?
A: 일반적인 사용자는 의료 기기 제조업체, 레이저 시스템 통합업체, 반도체 팹, 연구소 및 항공 우주 장비 공급업체를 포함합니다.
