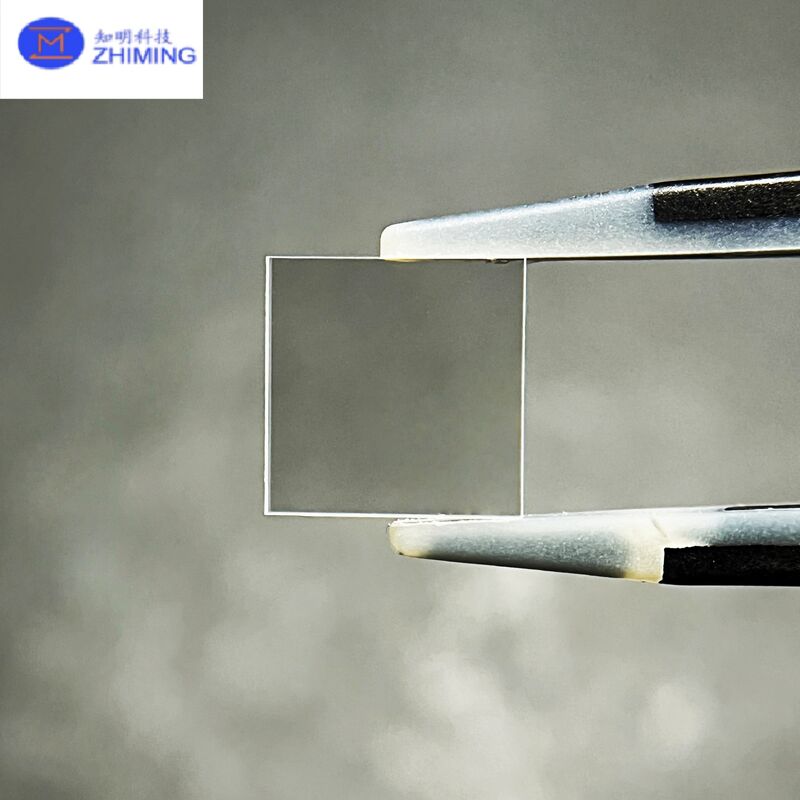

맞춤 사피어 정사각형 판 (복면으로 닦은)

맞춤 사파이어 광학 닦이 두면으로 정사각형 판은 고도의 정밀 구성 요소로 고급 단일 결정 알루미늄 산화물 (Al2O3) 에서 제조됩니다. 예외적인 기계적 강도,우수한 광전도, 뛰어난 열 안정성, 우수한 화학 저항성, 사파이어는 첨단 광학 및 산업 응용 분야에서 사용되는 가장 신뢰할 수있는 재료 중 하나입니다.이중 면 닦는 것 은 판 의 두 면 모두 가 거울 정도 의 거칠성 과 평평성 을 얻는 것 을 보장 한다, 정확한 빛 전달, 낮은 산란, 높은 기하학적 정확도를 요구하는 응용 프로그램에 적합합니다.

단면으로 닦은 판과 비교하면, 쌍면으로 닦은 사파이어 평면판은 더 높은 대칭성, 더 나은 병렬성, 향상된 평면성 및 뛰어난 광적 균일성을 제공합니다.그들은 레이저 시스템에서 널리 사용됩니다, 광학 창문, 과학 기기, 반도체 장비, 분광 장치 및 열악한 환경 관측 창문.

1재료 특성

사파이어는 코룬드의 단일 결정 형태이며 모스 척도에서 9위를 차지하는 가장 단단한 광학 물질 중 하나입니다.그 특성 은 까다로운 환경 에서 장기적 안정성 을 유지 하기 위해 이상적 인 것 이다.

주요 재료 장점은 다음과 같습니다.

•초대 폭 스펙트럼 전송
사파이어는 150nm (깊은 UV) 에서 5.5μm (IR) 이상까지 투명하며 다 스펙트럼 응용 프로그램을 허용합니다.

• 탁월 한 기계적 강성:
높은 압축 강도, 굽기 강도 및 경직 저항성은 무거운 기계적 부하 또는 지속적인 마모 하에서 내구성을 보장합니다.

• 우수한 화학적 안정성
산, 알칼리, 그리고 대부분의 화학 용매에 내성이 있어 부식성 및 고압 환경에 적합합니다.

• 높은 열 안정성:
사파이어는 관성 대기에 1600°C까지의 온도에 견딜 수 있으며 급속한 열 변화에도 구조적 무결성을 유지합니다.

2제품 특징 (복면 닦은)

1) 고정밀 쌍면 광학 롤링

두 표면 모두 광학 수준의 품질로 닦이고, 표면 거칠기는 Ra < 1 nm까지 낮습니다. 이것은 산란을 줄이고, 광학 명도를 향상시킵니다.고 정밀 레이저 또는 이미지 시스템 지원.

2) 탁월한 평면성 및 평행성

이중 양면 닦는 것은 대칭적인 재료 제거를 지원하며, 요청에 따라 λ/4, λ/8, λ/10 또는 λ/20과 같은 높은 평면성 등급을 가능하게합니다. 평행성은 ≤0 내에서 제어 할 수 있습니다.005 mm 간섭을 포함하는 애플리케이션, 레이저 구멍, 또는 높은 정확도 측정.

3) 높은 광적 균일성

두께와 표면 품질의 균일성은 최소한의 파동 전선 왜곡과 함께 신뢰할 수 있는 광학적 성능을 보장합니다. 정밀 측정과 과학 연구에 매우 중요합니다.

4) 높은 환경성

사파이어 의 경직성, 열 안정성, 화학 저항성 은 그 판 을 가려, 높은 온도, 또는 부식성 조건 에 장기간 노출 될 수 있도록 적합 하게 한다.

5) 완전히 사용자 정의 가능한 디자인

사용자 지정 모양, 크기, 캄퍼링, 두께 허용, 방향 (C 평면, A 평면, R 평면) 및 코팅 옵션 (AR, IR, AF) 은 다양한 응용 프로그램에 사용할 수 있습니다.

3표준 사양 (완전히 사용자 정의)

4응용 분야

1) 고전력 레이저 시스템

두 번 닦은 사파이어 판은 레이저 창문, 빔 전달 시스템 및 고 에너지 광학 부품을 위해 우수한 전송과 낮은 산란을 제공합니다.

2) 광학 측정 및 간섭 측정

극도로 높은 평면성과 평행성 덕분에 그들은 간섭계, 파브리 페로 구멍, 에탈론, 파선 전선 측정 장비 및 정밀 광 평면으로 이상적입니다.

3) 과학 및 실험실 장비

관측 창문, 샘플 기판, 검사 광학 및 분광, 영상 및 분석 장비의 보호 덮개로 사용됩니다.

4) 반도체 및 산업 장비

고온 오븐, 플라즈마 챔버, 웨이퍼 검사 도구 및 정밀 센서에서 열과 화학 물질에 대한 저항성으로 적용됩니다.

5) 비정상적 환경 및 보호 창문

사파이어 란 비교할 수 없는 강도가어서 항공우주 카메라, 수중 기기, 석유장 검사 장치, 고압 관측 창문 등에 적합합니다.

6) 고급 소비자 및 소형 광학

마이크로 광학, 생체 센서, 작은 개도 창, 그리고 맞춤형 미니어처 보호판에 사용됩니다.

5. 양면 닦은 사파이어 판의 장점

1. 뛰어난 광학 성능전송, 영상 촬영 및 레이저 용

2. 2면 미러대칭과 낮은 파동 전선 오류를 보장합니다.

3. 높은 내구성신체적 충격, 스크래치 및 마모

4. 뛰어난 호환성코팅 및 접착 과정으로

5. 정밀 조립에 이상적입니다.단단한 기하학과 광적 일관성을 필요로 합니다.

6자주 묻는 질문

Q1: 단면과 이면으로 닦은 사파이어의 차이점은 무엇입니까?
양면으로 닦은 사파이어는 두 표면 모두 광학 품질로 완성되어 더 높은 평면성, 병렬성 및 광학 균일성을 제공합니다. 고 정밀 광학 시스템에 이상적입니다.단면으로 닦은 판은 하나의 광적 표면 만이 필요할 때 더 비용 효율적입니다..

Q2: 사파이어 평면판은 얼마나 얇을 수 있습니까?
우리는 크기에 따라 0.20mm까지 얇은 판을 제조 할 수 있습니다. 고객 요구 사항에 따라 초 얇은 조각을 평가 할 수 있습니다.

Q3: 당신은 코팅을 제공합니까?
네. AR (일면 또는 이면), AF (손자 표기 방지), IR 코팅, 금속 필름 등이 있습니다.
