맞춤형 사파이어 관통 구멍 플레이트 (모양 다중 구멍 사파이어 윈도우)

스크래치 방지 · 높은 광학적 선명도 · 내열성 및 내화학성 · 도면에 따라 제작

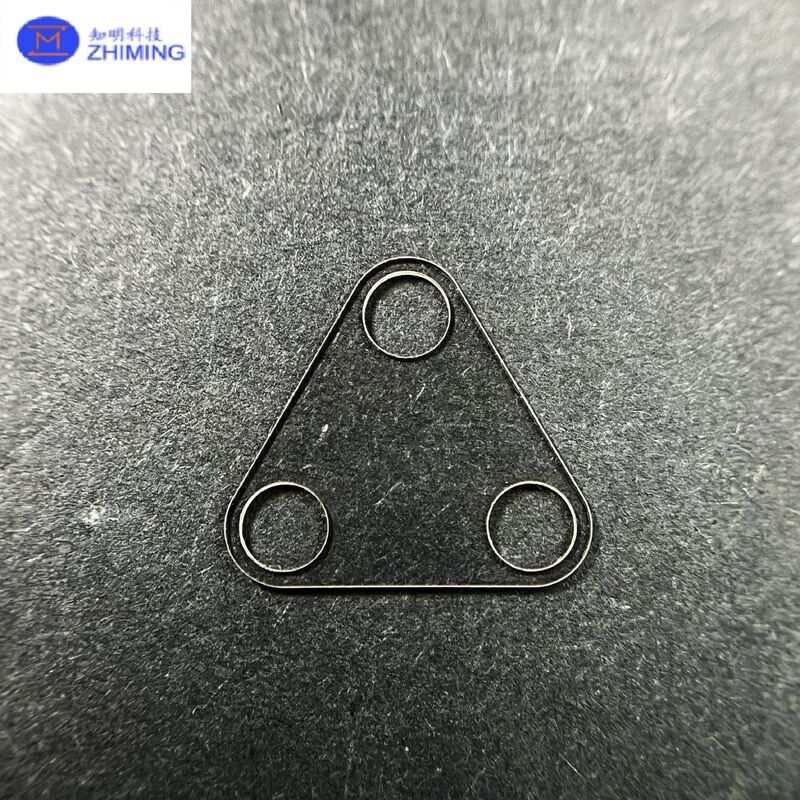

이 제품은 맞춤 가공된 단결정 사파이어 (Al₂O₃) 플레이트로, 모양의 외부 프로파일과 여러 개의 관통 구멍 (예: 3구멍 장착/위치 지정 패턴)을 특징으로 합니다. 가혹한 환경에서 광학적 보호, 정밀 조립 및 투명 절연 부품에 이상적입니다.

주요 장점

• 뛰어난 스크래치 및 내마모성
  사파이어의 극강 경도는 장기간 사용, 청소 및 마모 시 표면 품질을 유지하는 데 도움이 됩니다.

​

• 높은 투과율, 낮은 헤이즈 (광학 연마 가능)
  창, 보호 덮개, 뷰포트 및 센서 구멍에 적합합니다.

​

• 고온 및 내화학성
  높은 온도와 공격적인 화학 환경에서 안정적으로 작동합니다 (사례별 평가).

​

• 치수 안정성 및 낮은 가스 방출
  정밀 기기, 진공 시스템 및 청정 환경에 적합합니다.

​

• 제어된 구멍 가장자리 및 칩핑 위험 감소
  선택적 챔퍼/반경, 가장자리 마감 및 디버링은 조립 중 응력 집중을 줄이는 데 도움이 됩니다.

​

• 프로토타입에서 생산 지원까지
  대량 생산을 위한 빠른 샘플링 및 안정적인 품질.

맞춤 설정 옵션

모양: 원형/사각형/불규칙 프로파일 (삼각형, 컷아웃, 스텝, 슬롯)
크기 및 두께: 요구 사항에 맞춤
구멍 특징: 관통 구멍, 카운터보어, 스텝 구멍, 테이퍼 구멍, 구멍 배열; 지정된 위치 공차
가장자리 마감: 챔퍼, 반경, 연마된 가장자리, 칩 방지 처리
표면 마감: 미세 연마 / 단면 연마 / 양면 연마 (광학 표면 지정)
코팅 (선택 사항): AR (반사 방지), 반사, 보호 코팅 (파장 및 각도별 맞춤)
마킹 (선택 사항): 레이저 각인, 실크 스크린 정렬 마크

일반적인 응용 분야

• 광학 및 감지: 카메라/레이저/센서 윈도우, 보호 덮개, 광학 구멍

• 정밀 장비: 마모 패드, 위치 지정 플레이트, 구조적 절연체

• 진공 및 청정 시스템: 뷰포트, 투명 절연 부품, 낮은 가스 방출 부품

• 의료 및 분석 기기: 내화학성 뷰 윈도우, 밀폐된 관찰 구조

제품 사양

• 재료: 단결정 사파이어 (Al₂O₃)

• 형상: 여러 개의 관통 구멍이 있는 모양 플레이트 (도면 기준)

• 표면 옵션: 연마 / 연마 (단면 또는 양면)

• 구멍 옵션: 관통 / 카운터보어 / 스텝 / 테이퍼 (선택 사항)

• 가장자리 옵션: 챔퍼 / 반경 / 연마된 가장자리 (선택 사항)

• 배송: 단품 또는 매칭 세트; 청소 및 포장 가능

제조 및 품질 관리

• 재료 검증 및 추적성 (요청 시)

• 치수 검사: 윤곽, 구멍 Ø, 구멍 위치, 두께 (공차 기준)

• 외관 및 가장자리 검사: 칩, 스크래치, 가장자리 무결성 (허용 기준 구성 가능)

• 청소 및 포장: 초음파 청소 (선택 사항), 청정 포장 (선택 사항), 표면 보호

견적 요청 방법

빠른 견적을 위해 다음을 제공하십시오:

1. 2D/3D 파일 (DXF/DWG/STEP)

2. 수량 (프로토타입 / 소량 배치 / 대량)

3. 중요 공차 (구멍 Ø/위치, 두께, 평탄도 등)

4. 작동 조건 (온도, 매체/화학 물질, 진공, 코팅 필요)

5. 표면 요구 사항 (어느 면이 광학인지, 단면 또는 양면 연마)

FAQ

Q1: 유리 또는 석영 대신 사파이어를 사용하는 이유는 무엇입니까?
A: 사파이어는 뛰어난 스크래치 저항성과 더 강력한 기계적/열적/화학적 내구성을 제공하며, 까다로운 윈도우 및 마모 부품에 이상적입니다.

Q2: 구멍이 쉽게 칩핑될까요?
A: 적절한 가장자리 제어 (챔퍼/반경), 디버링 및 조립 지향적 설계는 칩핑 위험을 크게 줄입니다. 또한 장착 방법에 따라 가공 옵션을 권장할 수 있습니다.

Q3: 광학 코팅을 적용할 수 있습니까?
A: 예. 파장 범위 (가시광선/NIR 등), 입사각 및 목표 성능을 알려주시면 코팅 솔루션을 맞춰드리겠습니다.
