| 브랜드 이름: | ZMSH |
| 모델 번호: | 사파이어 광섬유 |
| MOQ: | 1 |
| 가격: | by case |
| 포장에 대한 세부 사항: | 맞춤형 상자 |
| 지불 조건: | 티/티 |

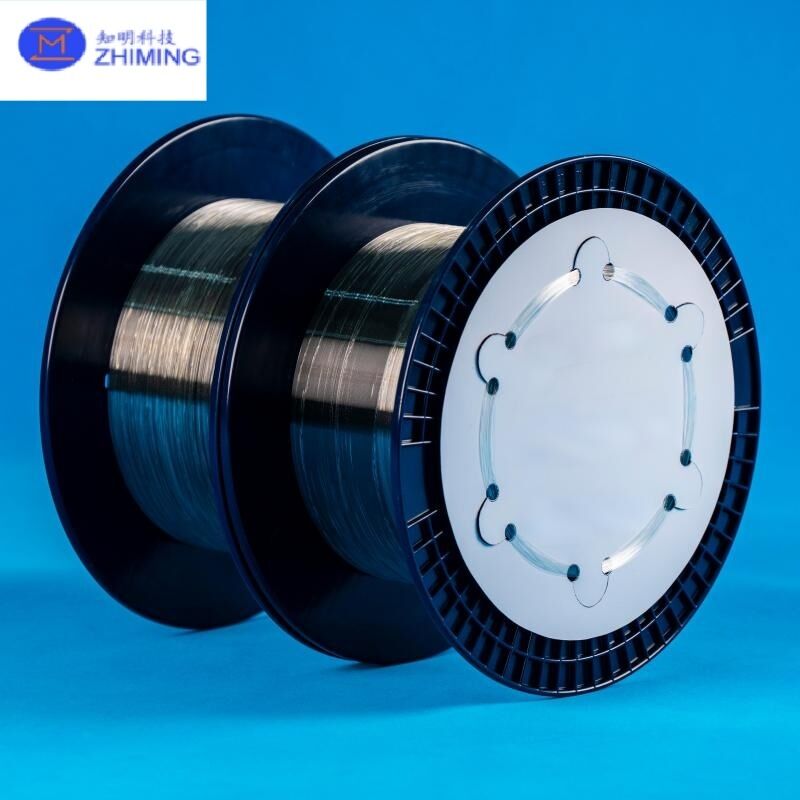

사파이어 광섬유는 단일 결정 알루미늄 산화물 (Al2O3) 로 만든 고성능 광 전송 매체입니다.사피르 섬유 는 뛰어난 기계적 견고성 을 나타낸다, 우수한 열 안정성, 고 온도, 고 압력 및 강한 방사선과 같은 혹독한 환경에 대한 우수한 저항성.
독특한 물리적 및 광학적 특성으로 인해 사파이어 섬유는 극한 상태 감지, 적외선 전송,고온 산업 모니터링 애플리케이션에서 전통적인 섬유가 실패합니다..
1초고온 저항성
사파이어 섬유는1400°C (단기)그리고1000°C (장기), 극단적인 열 조건에 이상적입니다.
2우수한 기계적 강도
단일 결정 구조는 우수한 경화와 마모 저항을 제공하여 가혹한 환경에서 내구성을 보장합니다.
3넓은 적외선 전송 범위
작동 파장 범위는 일반적으로1300 nm ~ 2000 nm, 적외선 감지 및 분광에 적합합니다.
4낮은 전송 손실
최적화된 구조로 전송 손실 ≤2 dB/m @1550 nm, 효율적인 신호 전송을 지원합니다.
5유연한 광학 설계
지원단일 모드, 소 모드 및 멀티 모드 전송, 다른 응용 요구 사항에 적응 할 수 있습니다.
6. 사용자 정의 가능한 매개 변수
코어 지름, 클래딩 지름, 코팅 및 수치 개도 (NA) 는 특정 요구 사항을 충족시키기 위해 맞춤화 할 수 있습니다.
| 카테고리 | 항목 | 사양 |
|---|---|---|
| 기하학적 특성 | 원심 지름 | 5~20μm (±1μm) |
| 클레이딩 지름 | 100~250μm (±1μm) | |
| 코팅 직경 | 200~350μm (±1μm) | |
| 광학적 특성 | 전송 손실 | ≤ 2 dB/m @1550 nm |
| 수학적 개도 (NA) | 0.3 ¥ 0.5 | |
| 전송 모드 | 단일 / 소수 / 다중 모드 | |
| 작동 파장 | 1300 nm ~ 2000 nm | |
| 특수 특성 | 굴절 지수 변조 | ≤ 0.015 |
| 온도 저항성 | ≤1400°C (단기), ≤1000°C (장기) |
사파이어 광섬유는 일반적으로 첨단 결정 성장 및 광섬유 그리기 기술을 사용하여 생산됩니다. 예를 들어:
이 방법 들 은 높은 결정 순수성, 정밀 한 차원 제어 및 우수한 광학 균일성 을 보장 한다.그리고 정밀 절단 더 섬유 성능을 향상.
1고온 감지
항공우주 엔진, 가스 터빈 및 산업용 오븐에서 실시간 온도 모니터링을 위해 사용됩니다.
2가혹한 환경 모니터링
원자력 원자로, 화학 처리 공장, 석유 및 가스 탐사에 적합합니다.
3적외선 광학 시스템
적외선 분광, 열영상 및 광학적 진단에 적용됩니다.
4연소 진단
화염 탐지 및 연소 분석 시스템에서 사용됩니다.
5군사 및 항공우주
극한 조건에서 가이드 시스템과 센싱에 이상적입니다.
| 특징 | 사피르 섬유 | 실리카 섬유 |
|---|---|---|
| 온도 저항성 | 최대 1400°C | ~1000°C (최대) |
| 기계적 강도 | 매우 높습니다. | 중간 |
| 적외선 전송 | 훌륭해요 | 한정된 |
| 화학적 안정성 | 강한 | 중간 |
Q1: 사파이어 광섬유는 사용자 정의 될 수 있습니까?
네, 핵심 지름, 클래싱 크기, 코팅 유형 및 NA와 같은 매개 변수는 애플리케이션 요구 사항에 따라 사용자 정의 할 수 있습니다.
Q2: 전형적인 전송 손실은 무엇입니까?
전송 손실은 일반적으로 섬유 구조와 품질에 따라 1550 nm에서 ≤ 2 dB/m입니다.
Q3: 사파이어 섬유는 장거리 전송에 적합합니까?
주로 거리의 통신보다는 가혹한 환경에 설계되었습니다. 실리카 섬유에 비해 더 큰 손실로 인해.
Q4: 어떤 코팅 옵션이 있습니까?
고온 저항성 코팅을 포함하여 다양한 코팅을 적용 할 수 있습니다.
Q5: 어떤 산업에서 사파이어 광섬유를 사용합니까?
항공, 에너지, 석유화학, 군사 및 과학 연구 산업에서는 일반적으로 사파이르 섬유를 사용합니다.
