제품 개요

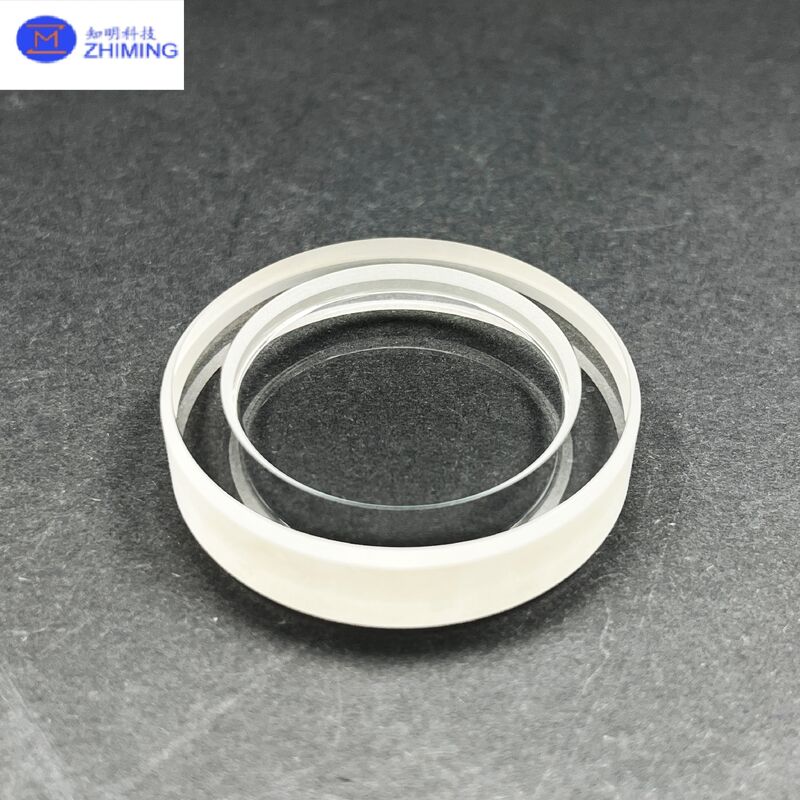

맞춤형 사파이어 계단형 부품은 고순도 단결정 사파이어(Al₂O₃)로 제작되며 첨단 정밀 가공 기술을 사용합니다. 뛰어난 경도, 우수한 내마모성, 탁월한 열 안정성 및 우수한 내화학성을 갖춘 사파이어는 까다로운 반도체, 광학, 레이저, 의료 및 항공우주 응용 분야에 이상적인 소재입니다.

당사의 사파이어 계단형 부품은 고객 도면 또는 샘플에 따라 다단계 계단, 얇은 벽 링, 홈, 챔퍼 및 복잡한 형상으로 맞춤 제작할 수 있습니다. 결정 성장부터 정밀 가공, 광택 연마, 최종 검사까지 완전한 자체 제조 공정을 통해 고성능 산업 응용 분야에 대한 뛰어난 치수 정확도, 표면 품질 및 제품 일관성을 보장합니다.

특징

• 고순도 단결정 사파이어 (Al₂O₃)
• 모스 경도 9로 우수한 내마모성
• 고온 및 열 충격에 대한 탁월한 내성
• 대부분의 산 및 알칼리에 대한 뛰어난 내식성
• 높은 기계적 강도 및 전기 절연
• 투명 응용 분야에 대한 광학 등급 연마 가능
• 복잡한 계단 구조를 위한 마이크론 수준의 가공 정확도
• 도면 또는 샘플 기반 OEM 및 ODM 맞춤 제작

제조 공정

모든 사파이어 계단형 부품은 우수한 광학 품질과 치수 정밀도를 보장하기 위해 엄격한 품질 관리 제조 공정을 통해 생산됩니다.

① 사파이어 결정 성장
고품질 사파이어 결정은 KY, HEM 또는 EFG 방법을 사용하여 성장시켜 우수한 결정 무결성과 재료 일관성을 달성합니다.

② 결정 방향 및 절단
결정은 고객 사양에 따라 내부 응력을 최소화하면서 정확하게 방향을 잡고 블랭크로 절단됩니다.

③ 정밀 CNC 가공
다이아몬드 공구 및 초정밀 CNC 장비를 사용하여 외경, 내경, 계단 프로파일, 홈 및 기타 맞춤형 기능을 가공합니다.

④ 미세 연삭
여러 연삭 작업을 통해 치수 정확도, 평탄도, 동심도 및 기하학적 정밀도를 향상시킵니다.

⑤ 광택 연마
단면 또는 양면 연마는 필요한 경우 높은 표면 평활도와 광학 투명도를 제공합니다.

⑥ 초음파 세척 및 검사
각 부품은 초음파 세척되며 포괄적인 치수, 표면 및 외관 검사를 거칩니다.

⑦ 포장 및 배송
제품은 오염을 방지하고 안전한 운송을 보장하기 위해 클린룸 호환 재료로 포장됩니다.

제조 흐름

결정 성장 → 방향 설정 → 절단 → CNC 가공 → 계단 구조 처리 → 미세 연삭 → 광택 연마 → 세척 → 품질 검사 → 포장

일반 사양

응용 분야

• 반도체 장비 부품
• 웨이퍼 지지 링
• 진공 시스템 절연 부품
• 광학 창 및 홀더
• 레이저 장비
• 의료 기기
• 정밀 측정 기기
• 고온로 부품
• 항공우주 정밀 부품

맞춤 제조 역량

당사는 다음을 제공합니다:

• 다단계 정밀 가공
• 얇은 벽 사파이어 링 제작
• 광학 등급 연마
• 높은 동심도 가공
• 정밀 챔퍼링
• 홈 가공 및 드릴링
• 복잡한 맞춤형 형상
• 시제품 개발
• 소량 및 대량 생산

왜 당사를 선택해야 할까요?

• 사파이어 결정 성장부터 완제품까지 완전한 자체 생산
• 첨단 CNC 가공 및 초정밀 연마 장비
• 반도체 및 광학 사파이어 부품 제조에 대한 풍부한 경험
• 마이크론 수준의 치수 제어를 통한 엄격한 품질 검사
• 빠른 시제품 제작 및 안정적인 대량 생산
• 고객 도면 및 응용 분야 요구 사항에 기반한 맞춤형 솔루션

자주 묻는 질문

Q1: 도면에 따라 제조할 수 있습니까?
예. 2D 도면(PDF, DWG), 3D 모델(STEP, STP, IGES) 및 샘플 기반 맞춤 제작을 지원합니다.

Q2: 가공할 수 있는 최소 계단 크기는 얼마입니까?
최소 계단 크기는 전체 부품 형상에 따라 다릅니다. 엔지니어링 평가 후 일반적으로 약 0.1mm까지의 기능을 생산할 수 있습니다.

Q3: 광학 등급 연마를 제공합니까?
예. 단면 및 양면 광학 연마가 가능하며, 표면 거칠기는 Ra 기준 최대 < 10 nm입니다.
