이 실리콘-온-이솔레이터 (SOI) 웨이퍼는 고급 전자 및 마이크로 전자 기계 시스템 (MEMS) 애플리케이션을 위해 설계된 전문 반도체 기판입니다.웨이퍼는 장치 성능을 향상시키는 다층 구조로 특징입니다, 기생물 용량을 줄이고 열 격리를 개선하여 다양한 고성능 및 고정밀 애플리케이션에 이상적인 선택이됩니다.

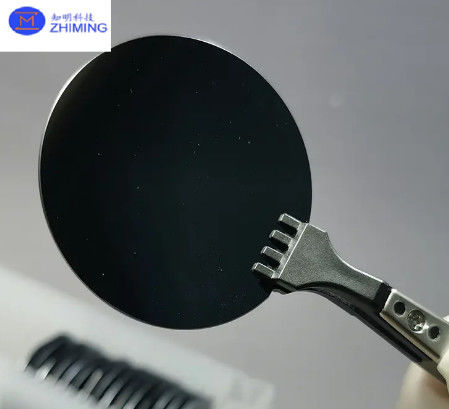

실리콘 온 단열자 SOI 웨이퍼 6", 2.5 "m (P- 도핑) + 1.0 SiO2 + 625um Si (P 타입 / 보론 도핑) 0

실리콘-온-이솔레이터 (SOI) 웨이퍼 제품 특성

웨이퍼 사양:

웨이퍼 지름: 6 인치 (150 mm)
- 6인치 지름은 기기 제조에 큰 표면을 제공하여 제조 효율성을 향상시키고 생산 비용을 절감합니다.

장치 계층:

두께: 2.5 마이크로미터
- 얇은 장치 층은 고속 및 고성능 애플리케이션에 필수적인 전자 특성을 정확하게 제어 할 수 있습니다.
도핑: P형 (포스포스 도핑)
- 광소 도핑은 장치 계층의 전기 전도성을 향상시켜 다양한 p형 반도체 장치에 적합합니다.

매장된 산화물 (BOX) 층:

두께: 1.0 마이크로미터
- 1.0μm 두께의 SiO2 층은 장치 층과 핸들 웨이퍼 사이의 우수한 전기 격리를 제공하여 기생물 용량을 줄이고 신호 무결성을 향상시킵니다.

웨이퍼 핸들:

두께: 625 마이크로미터
- 두꺼운 손잡이 웨이퍼는 제조 및 작동 중에 기계적 안정성을 보장하며 왜곡이나 깨짐을 방지합니다.
종류: P형 (보론 도핑)
- 보롱 도핑은 손잡이 웨이퍼의 기계적 강도와 열 전도성을 향상시켜 열 분비를 돕고 전체 장치 신뢰성을 향상시킵니다.

장치 계층
직경:		6인치
종류/도판트:		N 타입/P 도핑
오리엔테이션		<1-0-0> +/-.5도
두께:		2.5±0.5μm
저항성:		1~4오름cm
끝:		앞면 닦은
*묻힌 열산화물:*
두께:		10.0um +/- 0.1um
*핸들 웨이퍼:*
타입/도판트		P 타입, B 도핑
방향성		<1-0-0> +/-.5도
저항성:		10~20오hmcm
두께:		625 +/- 15m
끝:		받은 상태 (정치되지 않은 상태)

주요 제품 특성:

고품질 장치 계층:
- 항공기 이동성: 광소 도핑층의 높은 운반자 이동성은 빠른 전자 반응과 고속 작동을 보장합니다.
- 결함 밀도가 낮다: 고품질의 제조 공정은 최소한의 결함을 보장하여 더 나은 성능과 더 높은 생산량을 제공합니다.
효율적인 전기 격리:
- 저 기생물 용량: BOX 계층은 기기 계층을 기질에서 효과적으로 격리하여 기생물 용량과 교류를 감소시킵니다. 이는 고주파 및 저전력 애플리케이션에 매우 중요합니다.
- 신호 무결성: 증강 된 전기 격리 는 고 정밀 한 아날로그 및 디지털 회로 에 필수적 인 신호 무결성 을 유지 하는 데 도움 이 된다.
열 관리:
- 열전도성: 보롱 도핑 된 손잡이 웨이퍼는 좋은 열 전도성을 제공하여 장치 작동 중에 생성되는 열을 분산시키는 데 도움을 주며 과열을 방지하고 안정적인 성능을 보장합니다.
- 열 저항성: 웨이퍼의 구조와 재료는 가공과 작동 중에 높은 온도에 견딜 수 있도록합니다.
기계적 안정성:
- 견고함: 두꺼운 손잡이 웨이퍼는 기계적 지원을 제공하여 제조 과정에서 웨이퍼가 안정적으로 유지되도록 보장합니다.
- 내구성: 손잡이 웨이퍼의 기계적 안정성은 손상을 방지하고 웨이퍼 파열 위험을 줄이고 전체 장치의 수명을 향상시킵니다.
응용의 다양성:
- 고성능 컴퓨팅: 프로세서 및 다른 고속 디지털 논리 회로에 적합합니다. 높은 운반자 이동성 및 낮은 기생 용량 덕분에.
- 5G 통신: RF 부품 및 고 주파수 신호 처리에 이상적입니다. 우수한 전기 격리 및 열 관리 특성으로 이익을 얻습니다.
- MEMS 장치: MEMS 제조에 적합하며, 마이크로 제조 구조에 필요한 기계적 안정성과 정밀성을 제공합니다.
- 아날로그 및 혼합 신호 회로: 소음도 낮고 교차 음향도 낮아서 고정밀 아날로그 회로에 적합합니다.
- 전력전자: 탄탄한 열 및 기계적 특성이 높은 효율성과 신뢰성을 요구하는 전력 관리 응용 프로그램에 적합합니다.

결론

이 실리콘-온-이솔레이터 (SOI) 웨이퍼는 고품질의 재료와 첨단 제조 기술의 독특한 조합을 제공합니다.열 관리이 특성으로 인해 다양한 고성능 전자 및 MEMS 애플리케이션에 이상적인 선택이 됩니다.차세대 반도체 장치 개발 지원.

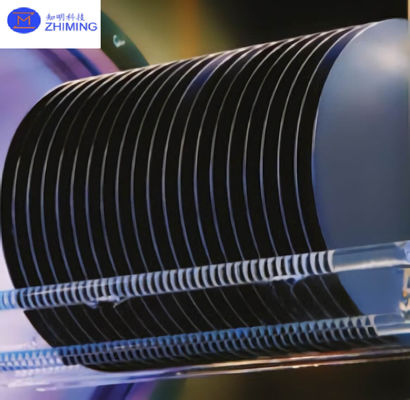

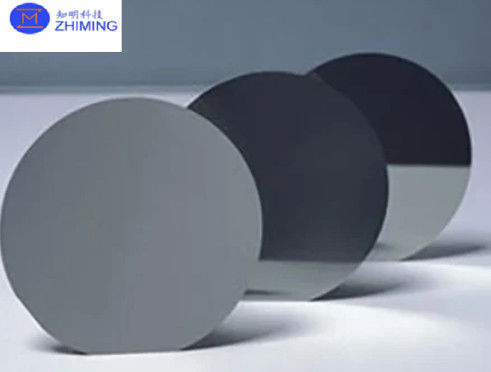

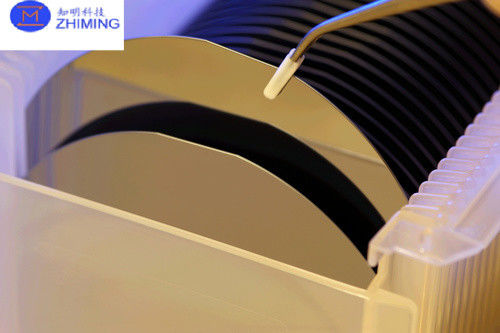

실리콘 온 단열기 (SOI) 웨이퍼 제품 사진

실리콘 온 단열자 SOI 웨이퍼 6", 2.5 "m (P- 도핑) + 1.0 SiO2 + 625um Si (P 타입 / 보론 도핑) 2

실리콘 온 단열자 SOI 웨이퍼 6", 2.5 "m (P- 도핑) + 1.0 SiO2 + 625um Si (P 타입 / 보론 도핑) 4

질문 및 답변

SOI 웨이퍼 (실리콘-온-이솔레이터 웨이퍼) 는 무엇입니까?

실리콘 온 일로레이터 (SOI) 웨이퍼는 여러 층으로 구성된 반도체 기판의 일종으로, 얇은 실리콘 장치 계층, 단열 옥시드 계층,그리고 지지용 실리콘 핸들 웨이퍼이 구조는 더 나은 전기 격리, 기생물 용량을 줄이고 열 관리를 개선함으로써 반도체 장치의 성능을 향상시킵니다.
