상세 정보 |
|||
| 직경: | 4인치 6인치 8인치 | 도펀트: | 100111 |
|---|---|---|---|
| 종류: | SIMOX, BESOI, 심본드, 스마트컷 | 두께 (um): | 0.2-150 |
| 균일성: | <5> | BOX 레이어: | 두께(um) 0.4-3 |
| 균일성: | <2> | 저항률: | 0.001-20000 옴-센티미터 |
| 강조하다: | 100 111 SOI 웨이퍼,P BOX 레이어 SOI 웨이퍼,0.4-3 SOI 웨이퍼 |
||
제품 설명
SOI 웨이퍼 실리콘 온 단열 웨이퍼 도판트 P BOX 레이어 0.4-3 기판 방향 100 111
SOI 웨이퍼의 추상
SOI (Silicon-On-Insulator) 웨이퍼는 마이크로 전자 산업에서 주로 사용되는 반도체 재료 기술의 일종입니다.이 웨이퍼 는 방열물질 의 얇은 층 을 삽입 하여 만들어진다이 구성은 기존의 대량 실리콘 웨이퍼에 비해 여러 가지 장점을 제공합니다.

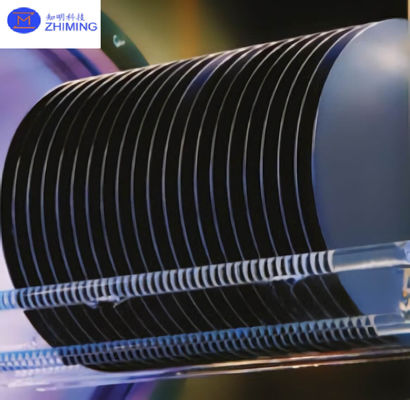

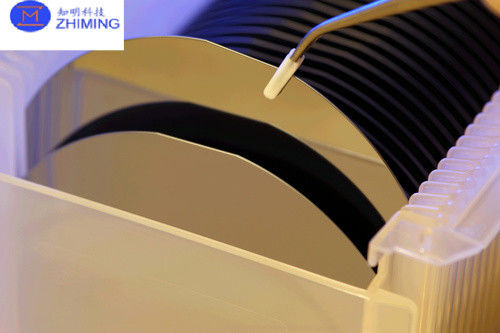

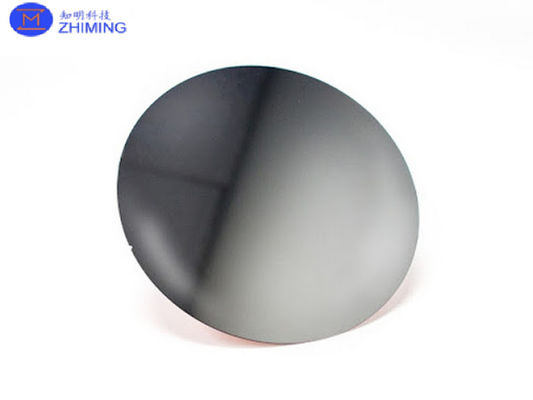

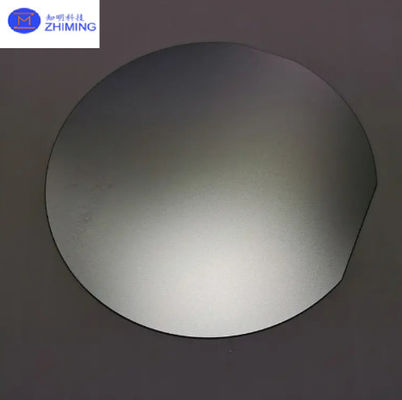

SOI 웨이퍼의 사진
SOI 웨이퍼의 특성
SOI (실리콘-온-이솔레이터) 웨이퍼는 다양한 고성능 및 전문 마이크로 전자 응용 프로그램에서 특히 가치가있는 다양한 특성을 나타냅니다.다음은 SOI 웨이퍼의 주요 특성 중 일부입니다.:
-
전기 격리: SOI 웨이퍼의 묻힌 산화물 (BOX) 층은 장치가 구축된 상위 실리콘 층과 하위 기판 사이의 우수한 전기 고리를 제공합니다.이 고립은 기생충 용량을 줄이는 데 도움이 됩니다., 따라서 고속 회로의 성능을 향상시킵니다.
-
전력 소비 감소: 기생물 용량 및 누출 전류가 감소했기 때문에 SOI 웨이퍼에 구축된 장치들은 대용량 실리콘에 구축된 장치들에 비해 적은 전력을 소비합니다.이 특성 은 특히 휴대용 장치 와 배터리 가동 장치 에 유용 하다.
-
높은 성능: 얇은 상단 실리콘 층이 완전히 고갈 될 수 있으며, 이는 채널의 더 나은 제어와 트랜지스터의 단 채널 효과를 줄이도록합니다.이것은 더 높은 구동 전류로 낮은 임계 전압에서 작동 할 수있는 트랜지스터를 만듭니다., 더 빠른 전환 속도와 더 높은 성능을 가능하게 합니다.
-
열 절연: 단열층은 또한 활성층과 기판 사이의 열 단열을 제공합니다.이것은 장치에서 생성되는 열이 상층에 국한되어야하는 응용 프로그램에서 유리 할 수 있습니다., 더 효과적인 열 효과를 관리하는 데 도움이 됩니다.
-
랩업 면역: SOI 기술은 대용량 실리콘 장치에서 발생할 수 있는 단회로인 랩업에 대한 고유한 면역을 제공합니다.이것은 n형과 p형 영역이 기판으로 확장되는 p-n 결합이 없기 때문입니다., 이것은 대용량 장치의 전형적인 잠금 원인입니다.
-
방사능 경화: SOI 웨이퍼의 구조적 구성은 전체 이온화 복용량 (TID) 및 단일 이벤트 혼란 (SEU) 과 같은 방사선 효과에 더 저항력을 갖춘 장치를 만듭니다.이 특성은 우주 응용 프로그램 및 높은 수준의 방사선에 노출 된 다른 환경에 중요합니다..
-
확장성: SOI 기술은 매우 확장 가능하며 매우 작은 특징 크기의 장치를 제조 할 수 있습니다. 이것은 반도체 산업에서 무어의 법칙을 계속 준수하는 데 중요합니다.
-
주류 제조 공정과의 호환성: 독특한 장점을 제공하지만, SOI 웨이퍼는 여전히 전통적인 대량 실리콘과 같은 제조 기술을 사용하여 처리 할 수 있습니다.기존 생산 라인에 통합을 촉진하는.
- 네
| 직경 | 4 | 5~ | 6 | 8 | |
|
장치 계층 |
도판트 | 보르, 포스, 아르센, 안티몬, 도핑되지 않은 | |||
| 방향성 | <100>, <111> | ||||
| 종류 | SIMOX, BESOI, Simbond, 스마트 커트 | ||||
| 저항성 | 0.001~20000 오름-cm | ||||
| 두께 (mm) | 0.2-150 | ||||
| 통일성 | < 5% | ||||
|
상자 계층 |
두께 (mm) | 0.4-3 | |||
| 통일성 | < 2.5% | ||||
|
기판 |
방향성 | <100>, <111> | |||
| 타입/도판트 | P 타입/보론, N 타입/포스, N 타입/As, N 타입/Sb | ||||
| 두께 (mm) | 300~725 | ||||
| 저항성 | 0.001~20000 오름-cm | ||||
| 표면 완공 | P/P, P/E | ||||
| 입자 | <10@00.3m | ||||
SOI (Silicon-On-Insulator) 웨이퍼는 마이크로 전자 산업에서 주로 사용되는 반도체 재료 기술의 일종입니다.이 웨이퍼 는 방열물질 의 얇은 층 을 삽입 하여 만들어진다이 구성은 기존의 대량 실리콘 웨이퍼에 비해 여러 가지 장점을 제공합니다.
SOI 웨이퍼의 응용
SOI (실리콘 온 단열기) 웨이퍼는 기생물 용량 감소, 고 주파수에서의 향상된 성능,낮은 전력 소비, 그리고 가혹한 환경에서 내구성을 향상시킵니다. 다음은 SOI 웨이퍼의 대표적인 응용 프로그램 중 일부입니다:
-
고성능 마이크로프로세서: SOI 기술은 컴퓨터와 서버를 위한 마이크로프로세서 생산에 널리 사용됩니다. 처리 속도를 높이는 동시에 전력 소비를 줄이는 데 도움이됩니다.고성능 컴퓨팅 애플리케이션에 중요한.
-
라디오 주파수 (RF) 회로: SOI 웨이퍼는 우수한 격리 특성으로 인해 RF 애플리케이션에 특히 유리합니다. 이는 크로스 토크를 줄이고 RF 스위칭 및 신호 처리에서 성능을 향상시킵니다.이것은 휴대 전화에서 사용하기에 적합합니다, 무선 네트워크 및 기타 통신 장치.
-
자동차 전자기기: 고온 및 방사선 조건에서 SOI 기반 장치의 향상된 내구성 및 운영 안정성으로 인해 자동차 애플리케이션에 적합합니다.엔진 제어 단위 포함, 자동차 센서, 에너지 관리 시스템
-
전력장치: SOI 기술은 다양한 전자 제품에서 전압 변환 및 전력 관리에 사용되는 전력 장치에서 유용합니다.이 장치들은 SOI의 높은 전압과 전력 밀도를 처리하는 능력과 더 나은 효율성과 열 발생을 줄이는 능력에서 이익을 얻습니다..
-
MEMS (마이크로 전기 기계 시스템): SOI 웨이퍼는 자동차 에어백, 스마트 폰 및 기타 소비자 전자제품에 사용되는 가속도계 및 회전경과 같은 MEMS 장치를 개발하는 강력한 플랫폼을 제공합니다.SOI 웨이퍼에 묻혀 있는 산화질소 층은 기계적, 전기적 고립을 훌륭하게 제공합니다.MEMS 장치에 있어서 매우 중요합니다.
-
광학 및 광전자: SOI 웨이퍼의 특성은 파도 안내기, 모듈레이터 및 탐지기와 같은 광학적 구성 요소를 전자 회로와 통합하는 것을 용이하게합니다.이러한 통합은 데이터 전송에 사용되는 첨단 광전자 시스템을 개발하는 데 필수적입니다., 통신 및 감지 응용 프로그램.
-
양자 컴퓨팅: SOI 웨이퍼는 양자 컴퓨팅을 위한 양자 비트 (qubits) 를 개발하기 위한 기판으로도 탐구되고 있습니다.냉동 온도에서 작동 할 수있는 능력과 기존 반도체 공정과 호환성 덕분에.
-
우주 및 군사용 용도: SOI 웨이퍼에 기반한 장치는 방사선 효과에 더 잘 저항하며, 방사선 노출이 우려되는 우주 응용 및 군사 장비에 적합합니다.
SOI 기술은 계속 발전하고 있으며 이러한 응용 분야에 걸쳐 점점 더 복잡한 과제를 해결하고 전자 분야의 발전을 촉진하고 많은 분야에서 새로운 혁신을 촉진합니다.
질문 및 답변
SOI 실리콘 웨이퍼란 무엇인가요?
SOI (Silicon-On-Insulator) 실리콘 웨이퍼는 마이크로 전자 산업에서 주로 사용되는 반도체 재료의 일종입니다.그것은 고체 소재의 층으로 두꺼운 실리콘 기판에서 분리 된 얇은 실리콘 층으로 구성됩니다.이 구조는 산소 이식 (SIMOX) 또는 스마트 컷 기술과 같은 전문 제조 과정을 통해 달성됩니다.
SOI 실리콘 웨이퍼의 주요 장점은 전통적인 대용량 실리콘 웨이퍼에 비해 기생물 용량을 크게 줄이는 단열층의 존재입니다.전기 누출을 최소화함으로써 성능을 향상시킵니다., 그리고 칩에 개별 장치의 더 나은 격리를 제공합니다. 이것은 속도, 전력 효율성 및 전자 장치의 전반적인 성능의 향상으로 이어집니다.SOI 웨이퍼는 다양한 응용 분야에서 널리 사용됩니다., 고성능 마이크로프로세서, 전파 (RF) 회로, 전력 전자제품, MEMS (마이크로-전자-기계 시스템) 등을 포함합니다.그들의 특성은 그들이 특히 높은 속도로 환경에 적합하게 만듭니다., 낮은 전력 소비, 그리고 열악한 조건에 대한 저항이 필수적입니다.
