상세 정보 |
|||
| 직경: | 500.8mm±0.2mm | 성장법: | Czochralski (CZ) |
|---|---|---|---|
| 활: | ≤ 30μm | 날실: | ≤ 30μm |
| 전체 두께 변동 (TTV): | ≤5μm | 입자: | ≤10@≥0.3μm |
| 산소 농도: | ≤18ppma | 탄소 농도: | ≤ 1ppm |
| 강조하다: | CZ 성장 방법 실리콘 웨이퍼,LED 조명 실리콘 웨이퍼,2인치 실리콘 웨이퍼 |
||
제품 설명
2인치 실리콘 웨이퍼 p형 n형 CZ 성장 방법 BOW ≤30 LED 조명
실리콘 웨이퍼
실리콘 웨이퍼는 반도체 산업에서 통합 회로와 다양한 마이크로 디바이스 제조에 사용되는 기본 재료입니다. 고정정 실리콘으로 만들어집니다.이 웨이퍼는 복잡한 광석 도표 기술을 사용하여 회로를 인쇄하는 기판으로 사용됩니다..
실리콘 웨이퍼의 특성
실리콘 웨이퍼는 반도체 산업에서 없어서는 안 될 몇 가지 핵심 특성을 가지고 있습니다.이러한 특성은 그 위에 제조된 장치의 성능과 기능에 매우 중요합니다.다음은 실리콘 웨이퍼의 주요 특성 중 일부입니다:
-
전기적 특성:
- 반도체 행동: 실리콘은 반도체입니다. 어떤 조건에서는 전기를 전달하지만 다른 조건에서는 전기를 전달하지 못합니다. 이는 전자 스위치를 만드는 데 매우 중요합니다.
- 밴드gap: 실리콘은 방온에서 약 1.12 eV의 대역 간격을 가지고 있으며, 전기 전도성과 단열 성질 사이의 최적의 균형을 제공하여 다양한 전자 응용 분야에 적합합니다.
-
기계적 특성:
- 딱딱 하고 강함: 실리콘은 비교적 단단하고 강한 물질로 제조 과정에서 내구성 있게 됩니다.
- 경직성: 강함 에도 불구하고 실리콘 은 부서지기 쉬우므로, 웨이퍼 가공 도중 찢어지거나 쪼개지는 것을 방지 하기 위해 조심스럽게 다루어야 합니다.
-
열 특성:
- 열전도성: 실리콘은 좋은 열전도 (실온에서 약 150 W/mK) 를 가지고 있으며, 이는 전자 장치에서 발생하는 열을 분산시키는 데 필수적입니다.
- 열 팽창 계수: 실리콘은 상대적으로 낮은 열 팽창 계수를 가지고 있으며, 이는 장치 작동 및 처리 과정에서 다양한 온도에서 구조적 무결성을 유지하는 데 도움이됩니다.
-
화학적 특성:
- 산화: 실리콘 은 특히 높은 온도 에서 산소 에 노출 될 때 쉽게 실리콘 이산화 (SiO2) 층 을 형성 한다. 이 자연 산화 층 은 여러 가지 제조 단계 에 유용 하다.예를 들어 MOSFET에 단열층과 게이트 옥시드를 생성하는 것 처럼.
- 화학적 안정성: 실리콘은 대부분의 조건에서 화학적으로 안정적이므로 전자 장치의 순수성과 성능을 유지하는 데 중요합니다.
-
광학적 특성:
- 적외선 투명성: 실리콘은 적외선에 투명하며 적외선 탐지기와 다른 광학 응용 프로그램에서 사용됩니다.
- 네
| 1개 | 2인치 | 3인치 | 4인치 | 6인치 | |
| 소재: | 실리콘 | 실리콘 | 실리콘 | 실리콘 | 실리콘 |
| 직경: | 25mm | 50mm | 76mm | 100mm | 150mm |
| 오리엔테이션 | <100> | <100> | <111> | <100> | <100> |
| 저항: | 1~30 오름 | 1~30 오름 | 1~30 오름 | 1~30 오름 | 1~30 오름 |
| P형: | 보론 - 1개의 원소 평면 | 보론 - 1개의 원소 평면 | 보론 - 1개의 원소 평면 | 보론 - 1개의 원소 평면 | 보론 - 1개의 원소 평면 |
| SiO2상층 코팅: | 아무 것도 | 아무 것도 | 아무 것도 | 아무 것도 | 아무 것도 |
| 웨이퍼 두께: | 10-12 밀리 (254-304μm) |
9-13 밀러 (230-330μm) |
130.6-18.5 밀리 (345-470μm) |
180.7-22.6 밀리 (475-575μm) |
230.6-25.2 밀리 (600-690μm) |
| 거칠성: | 2nm | 2nm | 2nm | 2nm | 2nm |
| TTV: | <20μm | ||||
| 반짝이는: | 한쪽 | 한쪽 | 한쪽 | 한쪽 | 한쪽 |
이 특성은 반도체 장치 제조 과정에서 활용됩니다. 전기, 기계,그리고 실리콘 웨이퍼의 화학적 특성은 신뢰할 수 있고 고성능의 전자 부품을 생산하는 데 필요합니다.실리콘의 도핑에 대한 적응력 (전기 특성을 수정하기 위해 불순물을 추가하는 것) 은 다양한 전자 및 광학적 장치를 만드는 데 유용성을 더욱 향상시킵니다.
실리콘 웨이퍼의 응용
실리콘 웨이퍼는 주로 반도체 재료로서의 다재다능한 특성으로 인해 다양한 분야에서 수많은 응용 분야에 필수적입니다. 주요 응용 분야 중 일부는 다음과 같습니다.
-
융합 회로 (IC): 실리콘 웨이퍼는 마이크로프로세서, 메모리 칩 (DRAM 및 플래시와 같이) 을 포함한 통합 회로 제조에 사용되는 주요 기판입니다.그리고 디지털 및 아날로그 회로의 배열 모든 현대 전자 장치의 척추를 형성.
-
태양전지: 실리콘은 태양 전지 생산을 위한 태양광 산업의 주요 구성 요소입니다. 태양 전지 내의 실리콘은 일반적으로 다음성 또는 단음성 형태로 처리됩니다.그 다음 태양 에너지를 전기 에너지로 변환하는 데 사용됩니다..
-
마이크로 전자 기계 시스템 (MEMS): MEMS 장치는 실리콘 웨이퍼에 현미경적 규모의 기계적 및 전기적 구성 요소를 통합합니다.그리고 자동차 시스템에서 사용되는 미세 구조, 스마트폰, 의료기기, 다양한 소비자 전자제품.
-
광전자: 실리콘 웨이퍼는 빛 방출 다이오드 (LED) 및 광 센서와 같은 광 전자 장치의 생산에 사용됩니다. 실리콘 자체는 일반적으로 빛을 방출하는 데 사용되지 않지만,빛을 조작하거나 감지하는 장치의 구조에서 결정적입니다..
-
전력전자: 실리콘 웨이퍼는 전기차, 재생 에너지 시스템 및 전력망에서 전기 에너지를 효율적으로 제어하고 변환하는 전력 전자 장치 제조에 사용됩니다.이 장치에는 전력 다이오드, 트랜지스터, 티리스터.
-
반도체 레이저: 실리콘은 활성층에 사용되는 다른 재료보다 덜 흔하지만 반도체 레이저의 부품 제조에 사용됩니다.특히 실리콘 칩에 빛을 조작하는 통합 광학 장치에서.
-
양자 컴퓨팅: 양자 컴퓨팅의 신흥 응용 프로그램은 양자 정보의 기본 단위인 큐빗을 호스팅할 수 있는 양자 점이나 다른 구조를 만들기 위해 실리콘 웨이퍼를 사용합니다.
이러한 다양한 응용 분야에서 실리콘 웨이퍼의 광범위한 사용은 전기적인 다재다능성, 기계적 안정성, 열전도성,기존 제조 기술과 호환성반도체 산업이 계속 발전함에 따라, 실리콘 웨이퍼의 역할은 새로운 기술과 응용 분야에 지속적으로 적응하는 중심 역할을 계속합니다.

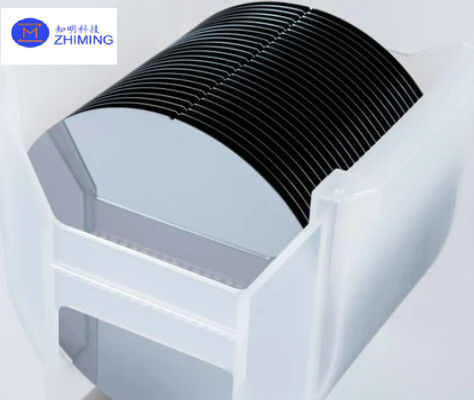

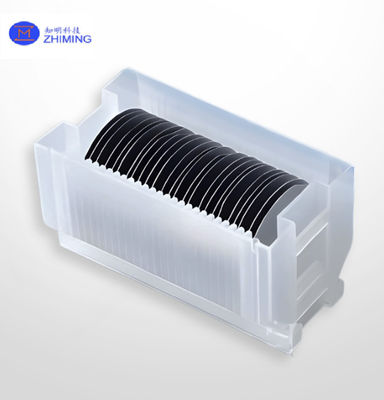

실리콘 웨이퍼 쇼케이즈
질문 및 답변
실리콘 웨이퍼는 무엇을 위해 사용합니까?
실리콘 웨이퍼는 주로 통합 회로 (IC) 및 마이크로 전자 장치를 제조하는 기판으로 사용됩니다. 다음은 실리콘 웨이퍼의 주요 사용 방법입니다.
-
융합 회로: 실리콘 웨이퍼는 대부분의 반도체 장치 또는 칩이 구축되는 기본 재료입니다. 여기에는 마이크로 프로세서, 메모리 장치,그리고 컴퓨터에 필수적인 다른 디지털 및 아날로그 회로의 광범위한 배열, 휴대전화, 그리고 다른 많은 종류의 전자 기기.
-
태양전지: 태양광 에너지 분야에서 태양광 전지를 제조하는 데 널리 사용됩니다. 태양광 전지는 햇빛을 전기로 변환합니다.태양 에너지 를 흡수 할 수 있는 실리콘 의 능력 은 이 응용 분야 에 이상적 으로 사용 될 수 있게 한다.
-
마이크로 전자 기계 시스템 (MEMS): 실리콘 웨이퍼는 작은 기계적 및 전자적 구성 요소를 통합하는 MEMS 장치를 만드는 데 사용됩니다. 이들은 센서, 액추에이터 및 시스템 온 칩과 같은 다양한 응용 프로그램에서 사용됩니다.
-
광전자: 광전자 분야에서 실리콘 웨이퍼는 광 탐지기, LED 및 광 통신 시스템의 요소와 같은 빛과 상호 작용하는 구성 요소를 생산하는 데 사용됩니다.
-
전력장치: 실리콘은 전기차에서 태양광 발전 인버터까지 다양한 시스템에서 전기 에너지를 효율적으로 관리하고 변환하는 전력 전자 장치에 사용됩니다.
실리콘 웨이퍼의 다재다능성, 전기적 특성과 기계적 안정성으로 인해 컴퓨터, 통신, 에너지 및 소비자 전자제품의 많은 분야에서 필수적입니다.
