| 브랜드 이름: | ZMSH |
| 모델 번호: | Si 복합 웨이퍼상의 N형 SiC |
| MOQ: | 1 |
| 지불 조건: | T/T |
N형 SiC에 Si 복합 웨이퍼 6인치 150mm SiC형 4H-N형 Si형 N형 또는 P형
N형 SiC on Si 복합 웨이퍼 추상
실리콘 (Si) 화합물 웨이퍼에 N형 실리콘 탄화물 (SiC) 은 고전력 및 고주파 전자 장치에서 유망한 응용으로 인해 상당한 관심을 받았습니다.이 연구에서는 N형 SiC의 제조 및 특징을 Si 복합 웨이퍼에 소개합니다.화학 증기 퇴적 (CVD) 을 이용하여, 우리는 성공적으로 높은 품질의 N형 SiC 층을최소 격자 불일치 및 결함을 보장합니다.화합물 웨이퍼의 구조적 무결성은 X선 difrction (XRD) 및 전송 전자 현미경 (TEM) 분석을 통해 확인되었습니다.우수한 결정성을 가진 균일한 SiC 층을 나타냅니다.전기 측정은 우수한 운반자 이동성을 입증하고 저항을 줄여서 다음 세대의 전력 전자 장치에 이상적인 웨이퍼를 만들었습니다.열 전도성이 전통적인 Si 웨이퍼에 비해 향상되었습니다., 고전력 애플리케이션에서 더 나은 열 분산에 기여합니다.그 결과, N형 SiC가 Si 복합 웨이퍼에 탑재된 것은 고성능 SiC 기반 기기를 잘 정립된 실리콘 기술 플랫폼과 통합할 수 있는 큰 잠재력을 가지고 있음을 시사합니다..
스펙 및 스케마N형 SiC가 Si 복합 웨이퍼에
| 항목 | 사양 | 항목 | 사양 |
|---|---|---|---|
| 직경 | 150 ± 0.2mm | 시 방향성 | <111>/<100>/<110> |
| SiC 타입 | 4H | Si 타입 | P/N |
| SiC 저항성 | 00.015~0.025 Ω·cm | 평면 길이 | 47.5 ± 1.5mm |
| 이식 SiC 층 두께 | ≥0.1μm | 엣지 칩, 스크래치, 크랙 (시각 검사) | 아무 것도 |
| 무효 | ≤5 ea/와이퍼 (2 mm < D < 0.5 mm) | TTV | ≤5μm |
| 앞의 거칠성 | Ra ≤ 0.2 nm (5 μm × 5 μm) | 두께 | 500/625/675 ± 25μm |

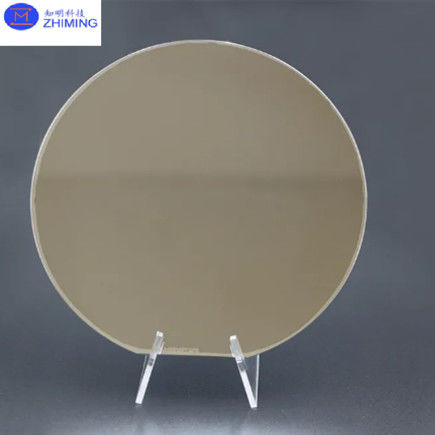

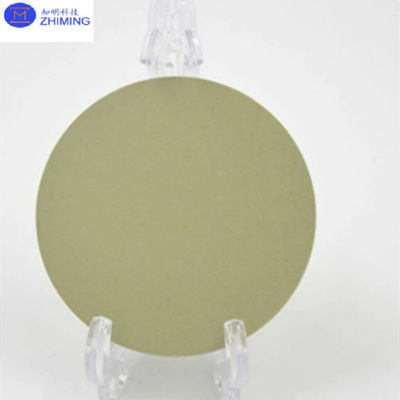

N형 SiC가 Si 화합물 웨이퍼 사진에
N형 SiC는 Si 복합 웨이퍼 응용 프로그램에서
N형 SiC의 Si 화합물 웨이퍼는 실리콘 카바이드 (SiC) 와 실리콘 (Si) 의 특성을 독특한 조합으로 인해 다양한 응용 프로그램을 가지고 있습니다.이 응용 프로그램은 주로 고전력, 고온 및 고주파 전자 장치. 몇 가지 주요 응용 분야는 다음과 같습니다:
전력전자:
자동차 전자기기:
RF 및 마이크로 웨브 장치:
항공우주 및 국방:
산업용 전자제품:
의료기기:
요약하자면, N형 SiC는 Si 화합물 웨이퍼에 다재다능하며, 까다로운 환경에서 높은 효율성과 신뢰성 및 성능을 요구하는 응용 프로그램에서 필수적입니다.현대 전자 기술 발전에 중요한 재료가 되는 것.
