상세 정보 |
|||
| 활: | <10음, <15음 | TTV: | <10음, <15음 |
|---|---|---|---|
| 닦은: | 스스피 또는 dsp | 배향: | <100>, <111> |
| 방향 전환 정확성: | ±0.5' | 1차 플래트 길이: | 16±2mm, 22±2mm, 32.5±2mm |
| 스콘다리 플랫 길이: | 8±1mm, 11±1mm, 18±1mm | 날실: | <15음 |
| 크기: | 2인치 3인치 4인치 (맞춤형 사이즈 가능) | 두께: | 0.35mm, 0.6mm |
| 강조하다: | 2인치 INP 웨이퍼,3인치 INP 웨이퍼,4인치 INP 웨이퍼 |
||
제품 설명
InP 웨이퍼 2인치 3인치 4인치 VGF P 타입 N 타입 Depant Zn S Fe Undoped Prime Grade 테스트 등급
InP 웨이퍼 설명:
인디움포스피드 웨이퍼 (InP 웨이퍼) 는 이중 반도체인 인디움포스피드로부터 제조된다.InP 웨이퍼실리콘과 같은 다른 반도체보다 우수한 전자 속도를 제공합니다. 이 우수한 전자 속도는 광전자 응용에 가장 유용한 화합물을 만듭니다.고속 트랜지스터, 그리고 공명 터널 다이오드InP 웨이퍼고주파 및 고전력 전자 장치에 있습니다.InP 웨이퍼또한 고속 광섬유 통신에도 널리 사용됩니다. 인디움 인화물은 1000nm 이상의 파장을 방출하고 감지하기 때문입니다.InP 웨이퍼또한 데이터컴 및 통신 애플리케이션에서 레이저와 광다이오드 (photodiodes) 의 기판으로 사용됩니다.InP 웨이퍼시장은 정상에 도달 할 것입니다.InP 웨이퍼광섬유 연결, 지하철 회로 접속 네트워크, 회사 네트워크, 데이터 센터 등에서 가장 원하는 웨이퍼가 될 것입니다. 우리는 99.99% 순수한InP 웨이퍼가장 효율적이고 효과적일 것입니다.
InP 웨이퍼의 특징:
1광대간격: InP는 실내 온도에서 약 1.35 eV의 좁은 광대간격을 가지고 있으며 광탐지, 레이저 및 태양전지와 같은 광전자 분야에서 적용하기에 적합합니다.
2높은 전자 이동성: InP는 다른 반도체 물질에 비해 높은 전자 이동성을 가지고 있습니다.이는 고주파 트랜지스터와 통합 회로와 같은 고속 전자 장치에 유용합니다..
3높은 열 전도성: InP는 상대적으로 높은 열 전도성을 가지고 있으며, 고전력 전자 장치에서 효율적인 열 분비를 허용합니다.
4광적 특성: InP 웨이퍼는 적외선 영역에서 높은 투명성을 포함하여 우수한 광적 특성을 가지고 있으며 광적 통신 및 센싱 응용 프로그램에 이상적입니다.
5낮은 소음 특성: InP는 낮은 소음 특성을 나타내며 통신 시스템의 저소음 증폭기 및 수신기에 적합합니다.
6화학적 안정성: InP는 화학적으로 안정적이므로 다양한 환경에서 신뢰성있게 작용합니다.
7. InGaAs에 매치 된 격자: InP는 인디엄 갈륨 아르세나이드 (InGaAs) 와 격자 매치되어 광 전자 장치에 대한 고품질의 헤테로 구조의 성장을 가능하게합니다.
8높은 분해 전압: InP 웨이퍼는 높은 분해 전압을 가지고 있어 고전력 및 고주파 애플리케이션에 적합합니다.
9높은 전자 포화 속도: InP는 높은 전자 포화 속도를 나타냅니다. 이는 고속 전자 장치에 유리합니다.
10도핑: InP 웨이퍼는 n형과 p형 영역을 생성하기 위해 도핑 될 수 있으며, 다양한 유형의 전자 및 광 전자 장치의 제조를 허용합니다.
InP 웨이퍼의 형태:
| 소재 | InP |
|---|---|
| 성장 방법 | LEC,VCZ/P-LEC, VGF, VB |
| 라티스 (A) | a=5.869 |
| 구조 | M3 |
| 녹는점 | 1600°C |
| 밀도 ((g/cm3) | 40.79g/cm3 |
| 도핑 물질 |
비도핑 S-도핑 Zn-도핑 Fe-도핑
|
| 종류 |
N N P N
|
| 운반자 농도 (cm-3) |
(0.4-2) x 1016 (0.8-3) x 1018 (4-6) x 1018
(0.6-2) x 1018
|
| 이동성 (cm2v-1s-1) |
(3.5-4) x 103 (2.2-2.4) x 103 (1.3-1.6) x 103
|
| EPD (평균) |
3 x 104.cm2 2 x 103/cm2. 2 x 104/cm2. 3 x 104/cm2
|

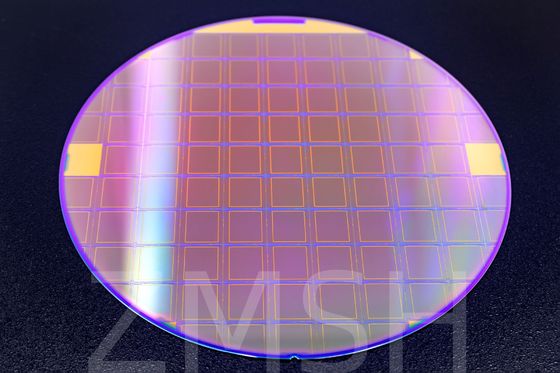

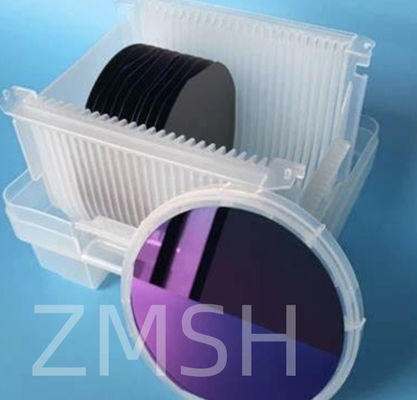

InP 웨이퍼의 사진:
InP 웨이퍼의 적용:
1광학:
레이저와 탐지기: 좁은 대역 간격 (~ 1.35 전자 볼트) 으로 InP는 광학 응용 프로그램에서 레이저와 탐지기와 같은 장치에 적합합니다.
광통신: InP 웨이퍼는 광통신 시스템에서 중요한 역할을 하며, 레이저와 광섬유 모듈러와 같은 부품에 사용됩니다.
2반도체 장치:
고속 트랜지스터: InP의 높은 전자 이동성은 고속 트랜지스터 제조에 이상적인 재료로 만듭니다.
태양전지: InP 웨이퍼는 태양전지에서 좋은 성능을 보이며 효율적인 태양광 변환을 가능하게합니다.
3마이크로 웨이브 및 RF 장치:
마이크로파 통합 회로 (MIC): InP 웨이퍼는 마이크로파 및 RF 통합 회로의 제조에 사용되며 고주파 반응과 성능을 제공합니다.
저소음 증폭기: InP 웨이퍼는 통신 시스템의 저소음 증폭기에서 중요한 응용 프로그램을 찾습니다.
4광전기장치:
태양광 전지: InP 웨이퍼는 태양광 발전 시스템용 고효율의 태양광 전지를 제조하는 데 사용됩니다.
5센서 기술:
광적 센서: InP 웨이퍼는 다양한 센서 기술과 이미지 시스템에서 사용되는 광적 센서 응용 분야에서 잠재력을 가지고 있습니다.
6융합 회로:
광전자 통합 회로: InP 웨이퍼는 광 통신 및 센싱에 적용되는 광전자 통합 회로의 제조에 사용됩니다.
7광학 장치:
광섬유 증폭기: InP 웨이퍼는 광섬유 통신에서 신호 증폭 및 전송을 위해 광섬유 증폭기에서 중요한 역할을합니다.
InP 웨이퍼의 응용 사진:
사용자 정의:
다음은 InP 웨이퍼 커스터마이징의 몇 가지 측면입니다:
1웨이퍼 크기: InP 웨이퍼는 응용 프로그램의 특정 필요에 맞게 지름 (2 인치, 3 인치, 4 인치) 및 두께에 따라 사용자 정의 할 수 있습니다.
2오리엔테이션: 웨이퍼의 오리엔테이션 ((100), (111) A, (111) B) 은 의도된 애플리케이션에 대한 원하는 크리스탈 오리엔테이션에 따라 지정될 수 있습니다.
3도핑 프로파일: 도핑 물질의 농도와 분포를 제어하여 사용자 정의 도핑 프로파일을 만들 수 있습니다.소황) 를 사용하여 장치 제조에 필요한 특정 전기적 특성을 달성합니다..
4표면 품질: 웨이퍼의 표면 품질은 요구되는 거칠성 규격을 충족시키기 위해 사용자 정의 할 수 있으며 광 전자 및 광학과 같은 응용 프로그램에서 최적의 성능을 보장합니다..
5부지층: InP 웨이퍼는 InGaAs, InAlGaAs, 또는 InGaAsP와 같은 다른 재료의 부지층 층과 맞춤화되어 레이저와 같은 전문 장치에 대한 이원 구조를 만들 수 있습니다.광탐지장, 그리고 고속 트랜지스터.
6특수 코팅: InP 웨이퍼는 광 장치의 반사 코팅과 같은 특정 응용 분야에서 성능을 향상시키기 위해 특정 재료 또는 필름으로 코팅 될 수 있습니다.
FAQ:
1.Q: InP 반도체는 무엇입니까?
A: 인디움 인화물 (InP) 은 인디움 (In) 과 인화물 (P) 으로 구성된 이중 반도체를 가리킨다.InP는 III-V 반도체에 속하는 재료 그룹으로 분류됩니다..
2.Q: 인디움 인산화물은 어떤 용도로 사용됩니까?
A:인디엄 포스피드 기체는 주로 긴 파장 (1.3 및 1.5) 의 제조에 사용되는 세차 (InGaAs) 및 사차 (InGaAsP) 합금 함유 구조의 성장을 위해 사용됩니다.55μm) 다이오드 레이저, LED, 광탐지.
3.Q: InP의 장점은 무엇입니까?
A: 높은 전자 이동성: InP는 실리콘보다 거의 10배 더 큰 전자 이동성을 나타내며, 통신 및 레이더 시스템에서 고속 트랜지스터와 증폭기에 적합합니다.
