상세 정보 |
|||
| 분자량(g/mol): | 100.697 | 색 / 출현: | 연한 주황색 고체 |
|---|---|---|---|
| 순수성: | ≥99.999%, 5N | 녹는점(°C): | 1,457 |
| 밴드갭(eV): | 2.24 | 전자 이동도(cm2/(V·s)): | 300 |
| 자기감수율(χ) (cgs): | -13.8×10−6 | 열전도도(W/(cm·K)): | 0.752 |
| 강조하다: | N형 GaP 웨이퍼,2인치 가프 웨이퍼,고순도 GaP 웨이퍼 |
||
제품 설명
가프 웨이퍼 2인치 N 타입 무도핑 S 도핑 100 DSP SSP CZ 고순성 5N 99.999%
GaP 웨이퍼 설명:
반도체에서 갈륨 인산화물은 넓은 간접 대역 갈륨 인산화물 (gap) 와이퍼스gap을 가진 유형 III-V 화합물 반도체이다.이 화합물의 결정 구조는 실리콘과 동일합니다.그 격자 상수는 0.545nm이며 전자 및 구멍 이동성은 각각 약 100cm2/V-s와 75cm2/V-s입니다. 이 물질은 냄새가 없으며 물에 녹지 않습니다.많은 전자 장치 의 제조 에 사용 되었습니다CMOS 및 RF/V/A 스위치를 포함하여
LED의 주요 기판 물질은 갈륨 인산화물이며, 적색, 노란색 및 주황색 빛에 투명합니다.이 특성은 갈륨 인산화물을 LED에 대한 우수한 선택으로 만듭니다.이 다이오드는 대부분의 빛에 투명합니다.전자 부품에 사용되는 물질은 얼마나 밝게 빛을 발하는지에 따라 달라집니다. 하지만 이 물질에는 문제가 있습니다.빛의 원천으로 사용하기에 충분한 빛을 방출하지 않습니다..
GaP 웨이퍼의 특성:
1대역 간격: GaP는 방온에서 약 2.26 eV의 직접 대역 간격을 가지고 있습니다. 이 대역 간격 에너지 수준은 GaP를 LED 및 광 탐지기를 포함한 광 전자 응용 프로그램에 적합하게 만듭니다.
2광적 특성: GaP 웨이퍼는 가시 스펙트럼에서 높은 투명성과 같은 우수한 광적 특성을 나타냅니다.이 투명성은 가시광선 범위에서 작동하는 광전자 장치에 유리합니다..
3전기적 특성: GaP는 높은 전자 이동성 및 낮은 암흑 전류를 포함하여 좋은 전기적 특성을 가지고 있습니다.고속 전자 장치 및 소음 낮은 광 전자 장치에 적합하도록 만드는.
4열 특성: GaP 웨이퍼는 상대적으로 좋은 열 전도성을 가지고 있으며 전자 장치에서 열 분비를 돕습니다.이 속성은 장치의 성능과 신뢰성을 유지하는 데 중요합니다..
5. 결정 구조: GaP는 전자 및 광학적 특성에 영향을 미치는 아연 혼합성 결정 구조를 가지고 있습니다.결정 구조는 또한 GaP 기반 장치의 성장 및 제조 과정에 영향을 미칩니다..
6도핑: GaP 웨이퍼는 전기 전도성 및 광학적 특성을 수정하기 위해 다양한 불순물로 도핑 될 수 있습니다.이 도판트 통제는 특정 응용 프로그램에 GaP 장치를 조정하는 데 필수적입니다..
7III-V 화합물과 호환성: GaP는 다른 III-V 화합물 반도체와 호환성,첨단 장치를 만들기 위해 다양한 재료의 이성 구조의 성장과 통합을 허용합니다..
GaP 웨이퍼의 형태:
| 결정 구조 | 큐브. a =5.4505 | |
| 성장 방법 | CZ (LEC) | |
| 밀도 | 4.13g/cm3 | |
| 녹기점 | 1480 oC | |
| 열 확장 | 5.3 x10-6 / oC | |
| 도판트 | S 도핑 | 마취되지 않은 것 |
| 크리스탈 성장 축 | <111> 또는 <100> | <100> 또는 <111> |
| 선도자 유형 | N | N |
| 운반자 농도 | 2 ~ 8 x1017 /cm3 | 4 ~ 6 x1016 /cm3 |
| 저항성 | ~ 0.03W-cm | ~ 0.3W-cm |
| EPD | < 3x105 | < 3x105 |

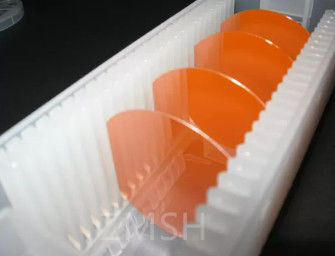

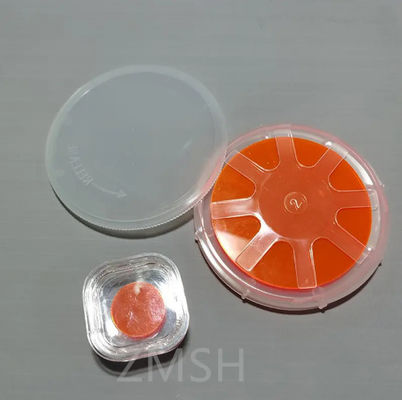

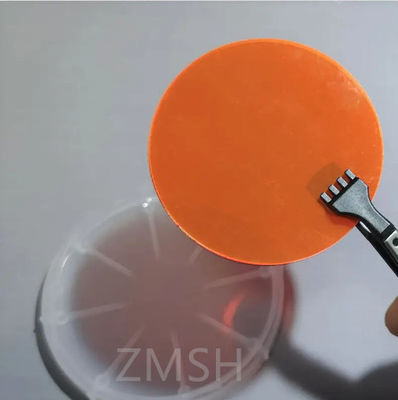

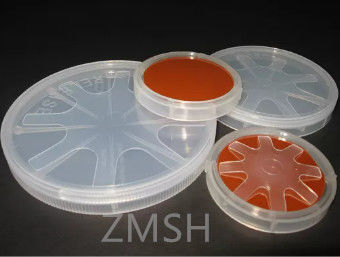

GaP 웨이퍼의 사진:
GaP 웨이퍼의 응용:
1광발광 다이오드 (LED):
GaP 웨이퍼는 표시등, 디스플레이 및 자동차 조명 등 다양한 조명 응용 분야에 대한 LED 제조에 일반적으로 사용됩니다.
2레이저 다이오드:
GaP 웨이퍼는 광학 데이터 저장, 통신 및 의료 기기와 같은 애플리케이션에 레이저 다이오드 생산에 사용됩니다.
3사진 탐지기:
GaP 웨이퍼는 광 통신, 이미지 시스템 및 환경 모니터링을 포함한 광 감지 응용 프로그램에 광 탐지기에 사용됩니다.
4태양전지:
GaP 웨이퍼는 고효율 태양전지 개발에 사용되며, 특히 우주 애플리케이션 및 지상 농축자 태양 전지용 멀티융합 태양전지 구조에 사용됩니다.
5광전자 장치:
GaP 웨이퍼는 광학 통합 회로, 광학 센서 및 광전자 모듈러와 같은 다양한 광전자 장치의 필수 요소입니다.
6고속전자:
GaP 웨이퍼는 고주파 트랜지스터, 마이크로파 통합 회로 및 RF 전력 증폭기를 포함한 고속 전자 장치에서 사용됩니다.
7반도체 레이저:
GaP 웨이퍼는 광 통신, 바코드 스캐너 및 의료 장비와 같은 응용 분야에서 사용되는 반도체 레이저 제조에 사용됩니다.
8광학:
GaP 웨이퍼는 광학 응용 분야에 중요한 역할을 합니다. 광학 유도선, 광학 스위치, 나노 규모의 빛을 조작하기 위한 광성 결정 등이 포함됩니다.
9센서 기술:
GaP 웨이퍼는 가스 감지, 환경 모니터링 및 생의학적 진단과 같은 다양한 응용 분야에 대한 센서 개발에 사용됩니다.
10. 헤테로 융합 장치:
GaP 웨이퍼는 다른 III-V 복합 반도체와 통합되어 이성 결합 장치를 생성하여 전자 및 광 전자 시스템에서 고급 기능을 가능하게합니다.
가프 웨이퍼의 응용 사진:
FAQ:
1. 질문: 갈륨 엽수화물은 무엇을 위해 사용됩니까?
A: 갈륨 엽수화물은 1960년대 이후 저~중등 밝기의 저렴한 빨간색, 오렌지색, 초록색 발광 다이오드 (LED) 의 제조에 사용되어 왔습니다.그것은 독립적으로 또는 갈륨 아르세네이드와 함께 사용됩니다.
