2인치 4인치 6인치 8인치 12인치 Si 웨이퍼

시 웨이퍼의 설명:

실리콘 웨이퍼는 반도체 생산에 사용되는 재료로, 사람들의 삶을 향상시키는 모든 종류의 전자 장치에서 찾을 수 있습니다.실리콘은 우주에서 두 번째로 흔한 원소입니다.; 그것은 주로 기술 및 전자 분야에서 반도체로 사용됩니다. 대부분의 사람들은 자신의 삶에서 실제 실리콘 웨이퍼를 만날 기회를 가졌습니다.이 초평형 디스크 는 거울 같은 표면 으로 정제 됩니다게다가, 이 물체는 미세한 표면 불규칙성으로 만들어져 세계에서 가장 평평한 물체입니다. 이 물체는 또한 매우 깨끗하고 불순물과 미세먼지도 없습니다.현대 반도체에 완벽한 기판 물질을 만드는 데 필수적인 특성.

시 웨이퍼의 특징:
Young's Modulus: 약 130-185 GPa, 300mm 실리콘 웨이퍼의 딱딱함을 나타냅니다.
파열 강도: 실리콘은 낮은 파열 강도를 가지고 있으며, 이는 스트레스로 인해 균열되기 쉽다는 것을 의미합니다.
열전도: 300K에서 약 149 W/m·K, 이는 상대적으로 높고 전자 장치에서 생성되는 열을 분산시키는 데 유용합니다.
열 팽창 계수: 약 2.6 x 10^-6 /K, 온도 변화에 따라 웨이퍼가 얼마나 팽창하는지 나타냅니다.
밴드 간격: 실리콘은 실내 온도에서 1.1 eV 정도의 간접 밴드 간격을 가지고 있으며, 트랜지스터와 같은 전자 장치를 만드는 데 적합합니다.
저항성: 도핑에 따라 달라집니다. 내재적 실리콘은 높은 저항성을 가지고 있습니다 (~ 10 ^ 3 Ω · cm), 도핑 된 실리콘은 10 ^ 3 ~ 10 ^ 3 Ω · cm까지의 저항성을 가질 수 있습니다.
변전체 상수: 1MHz에서 약 11.7, 이는 실리콘으로 만든 장치의 용량에 영향을 미칩니다.
화학적 안정성: 실리콘은 화학적으로 안정적이며 방온에서 대부분의 산과 알칼리에 저항하며, 수소화산 (HF) 은 제외됩니다.
산화: 실리콘은 고온에서 산소에 노출되면 원산화 산화층 (SiO2) 을 형성하며, 이는 단열 및 보호층을 위해 반도체 장치 제조에 사용됩니다.

Si의 형태웨이퍼:

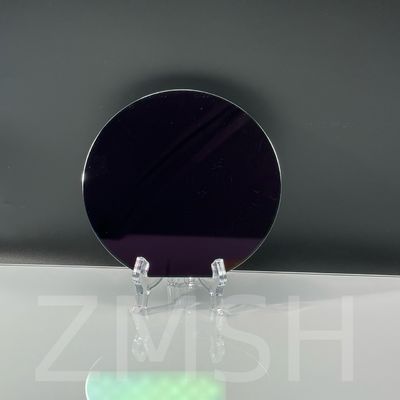

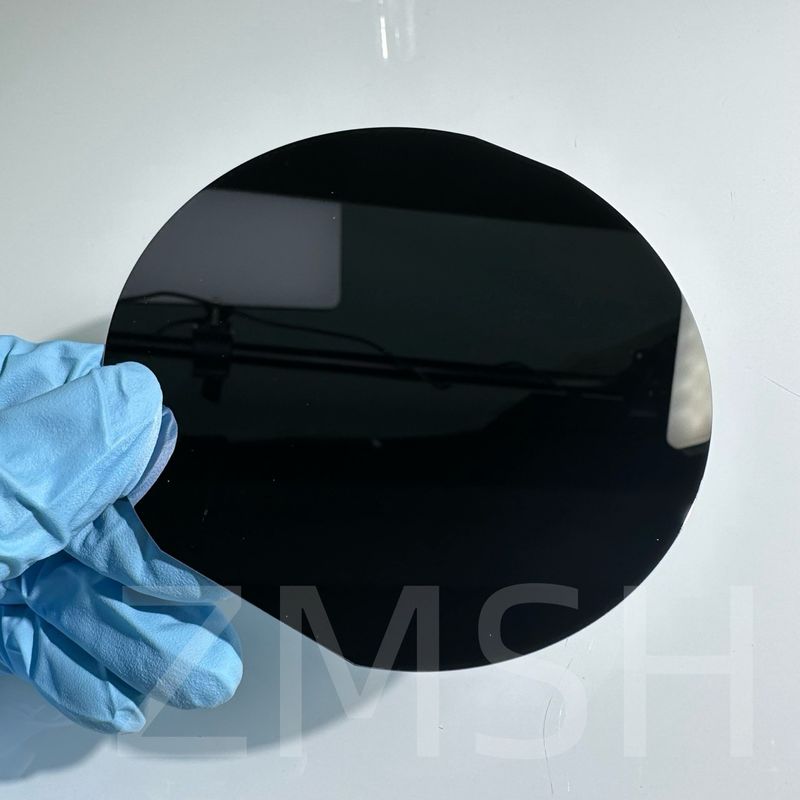

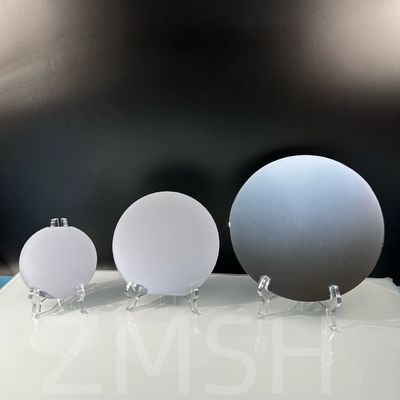

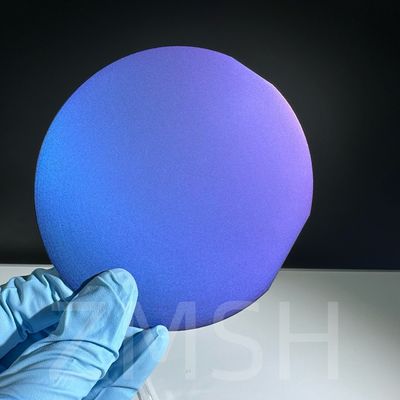

시 웨이퍼의 사진:


 시 웨이퍼의 적용:

1마이크로칩 생산 및 통합 회로 제조
2MEMS 및 마이크로 전자 기계 시스템
3반도체 및 센서 제조
4LED 조명 및 레이저 다이오드 제작
5태양 전지/광전지 전지 및 웨이퍼
6광학 장비 부품
7연구개발 프로토타입 제작 및 시험


시 웨이퍼의 응용 사진:

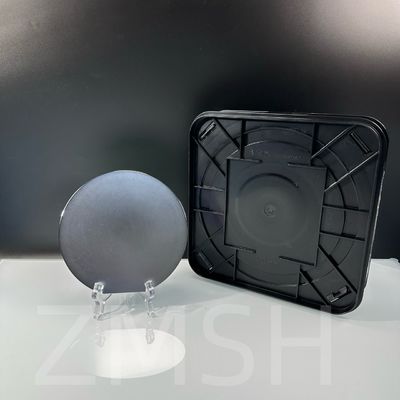

포장 사진 Si웨이퍼:

사용자 정의:

우리는 다음 측면을 포함하여 크기와 두께와 모양을 사용자 정의 할 수 있습니다:
크리스탈 오리엔테이션: 300mm 실리콘 웨이퍼의 일반적인 오리엔테이션은 <100>, <110> 및 <111>이며, 각자는 다양한 응용 프로그램에 대한 다른 전자 특성과 이점을 제공합니다.
도핑 물질: 300mm 실리콘 웨이퍼는 광소 (n형), 붕소 (p형), 아르센, 안티몬과 같은 요소로 도핑하여 전기적 특성을 변경할 수 있습니다.
도핑 농도: 응용 프로그램에 따라 크게 달라질 수 있습니다.매우 낮은 농도 (~10^13 원자/cm^3) 에서 고 저항성 웨이퍼를 위해 매우 높은 농도 (~10^20 원자/cm^3) 로 낮은 저항성 웨이퍼를 위해.


FAQ:

1질문: 실리콘 웨이퍼는 무엇을 위해 사용합니까?
A:전자학에서 웨이퍼 (wafer) (slice 또는 substrat이라고도 한다) 는 통합 회로의 제조에 사용되는 결정적 실리콘 (c-Si, 실리콘) 과 같은 반도체의 얇은 조각입니다.광전기태양전지를 제조하기 위해서요.
2질문: 실리콘 웨이퍼와 칩의 차이는 무엇일까요?
A: 칩과 웨이퍼는 일반적으로 전자제품에서 상호 교환적으로 사용되지만 둘 사이에 몇 가지 눈에 띄는 차이가 있습니다.주요 차이점 중 하나는 칩 또는 통합 회로가 전자 장치의 집합체라는 것입니다., 웨이퍼는 통합 회로를 형성하는 데 사용되는 얇은 실리콘 조각입니다.
