제품 상세 정보:

Place of Origin: China

결제 및 배송 조건:

Delivery Time: 2-4weeks
Payment Terms: T/T
최고의 가격 접촉

상세 정보

PL Wavelength control: Better than 3nm PL Wavelength uniformity: Std.Dev better than 1nm @inner 42mm
Thickness control: Better than +3% Thickness uniformity: Better than +3% @inner 42mm
Doping control: Better than ±10% P-InP doping (cm-°): Zn doped: 5e17 to 2e18
N-inP doping (cm 3): Si doped: 5e17 to 3e18 AllnGaAs doping (cmr3): 1e17 to 2e18
강조하다:

6 인치 두께 에피 와이퍼 InP 기판

,

350-650um InP 기판

,

6인치 InP 기판

제품 설명

FP ((Fabry-Perot)) 에피와퍼 InP 기판 dia 2 3 4 6 인치 두께:350-650um InGaAs 도핑



FP ((Fabry-Perot)) 에피와퍼 InP 기판의 추상

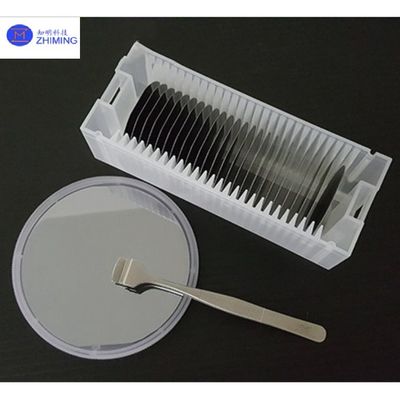

FP 패브리-페로 에피와퍼 InP 기판 Dia 2 3 4 6 인치 두께 350-650um InGaAs 도핑 0



인디엄 포스피드 (InP) 기판에 있는 패브리 페로트 (FP) 에피와퍼는 고성능 광전자 장치의 제조에서 중요한 구성 요소입니다.특히 광 통신 시스템에서 사용되는 레이저 다이오드. InP 기체는 InGaAsP와 같은 재료와 훌륭한 격자 조화를 제공하여 고품질의 대각층의 성장을 가능하게합니다. 이러한 웨이퍼는 일반적으로 1.3μm에서 1에서 작동합니다.55μm 파장 범위이 스펙트럼의 광섬유의 저손실 특성으로 인해 광섬유 통신에 이상적입니다.데이터 센터의 상호 연결에 널리 사용됩니다., 환경 감지 및 의료 진단, 좋은 성능을 가진 비용 효율적인 솔루션을 제공합니다.FP 레이저의 단순한 구조는 DFB (분산 피드백) 레이저와 같은 더 복잡한 설계에 비해 중거리 통신 애플리케이션에 인기있는 선택이됩니다.인프라 기반의 FP 에피 와이퍼는 고속, 신뢰할 수 있는 광학 부품이 필요한 산업에서 필수적입니다.






FP ((Fabry-Perot)) 에피와퍼 InP 기판의 쇼케이

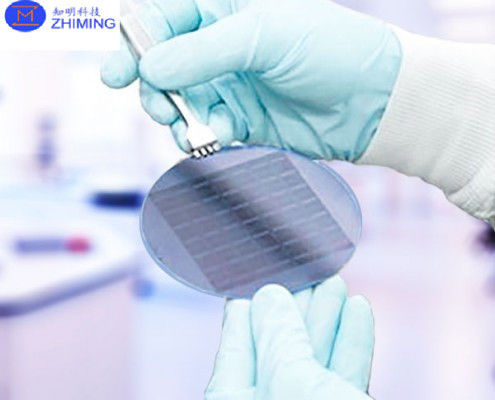

FP 패브리-페로 에피와퍼 InP 기판 Dia 2 3 4 6 인치 두께 350-650um InGaAs 도핑 1

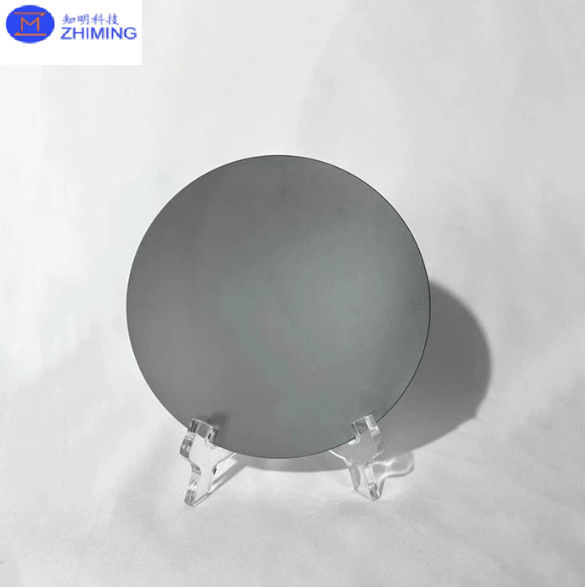

FP 패브리-페로 에피와퍼 InP 기판 Dia 2 3 4 6 인치 두께 350-650um InGaAs 도핑 2




FP ((Fabry-Perot)) 에피와퍼 InP 기판의 데이터 시트

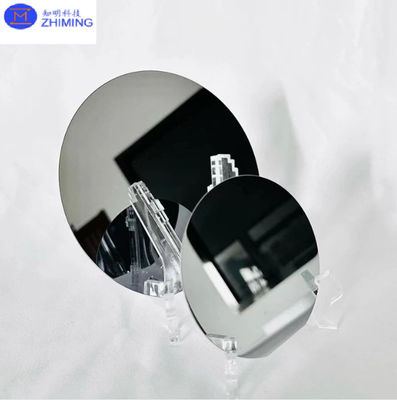

FP 패브리-페로 에피와퍼 InP 기판 Dia 2 3 4 6 인치 두께 350-650um InGaAs 도핑 3


FP ((Fabry-Perot)) 에피와퍼 InP 기판의 구조



FP 패브리-페로 에피와퍼 InP 기판 Dia 2 3 4 6 인치 두께 350-650um InGaAs 도핑 4



  • inP 기판 (기반)
  • 버퍼 레이어 (표면 평형화)
  • 액티브 영역 (퀀텀 웰스)
  • 클레이딩 레이어 (광적 격리)
  • P형과 N형 층 (캐리어 주입)
  • 접촉 계층 (전기 접촉)
  • 반사 면 (FP 레이저 구멍)


FP ((Fabry-Perot)) 에피와퍼 InP 기판의 응용


인디엄 포스피드 (InP) 기판에 있는 패브리 페로트 (FP) 에피와퍼 (Epiwafer) 는 효율적인 빛 방출 특성, 특히 1기계 (InP) 에서 다양한 광전자 애플리케이션에서 널리 사용됩니다.3μm에서 1.55μm 파장 범위. 다음은 주요 응용 프로그램입니다:

1.광섬유 통신

  • 레이저 다이오드: FP 레이저는 광섬유 통신 시스템에서 일반적으로 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광 광광섬유에서 신호 손실을 최소화하는 파장에서 작동하는.
  • 트랜시버 및 광학 모듈: 광학 송신기에 통합된 FP 레이저는 광섬유 네트워크를 통해 데이터 전송을 위해 전기 신호를 광학 신호로 변환 할 수 있습니다.

2.데이터 센터 상호 연결

  • 고속 연결: 데이터 센터의 FP 레이저는 서버와 네트워크 장비 사이의 고속, 낮은 지연의 광적 상호 연결을 제공합니다. 그들은 최소한의 신호 저하와 함께 큰 데이터 볼륨을 관리하는 데 도움이됩니다.

3.환경 감지 및 가스 탐지

  • 가스 센서: FP 레이저는 가스 감지 시스템에서 이 가스들의 흡수 파장에 맞춰 CO2와 CH4와 같은 특정 가스를 감지하는 데 사용됩니다.이 시스템은 환경 모니터링 및 산업 안전 애플리케이션에 사용됩니다..

4.의학적 진단

  • 광적 일관성 단층 촬영 (OCT): FP 레이저는 비침습적인 의료 영상 촬영을 위해 OCT 시스템, 특히 안과, 피부과 및 심혈관 진단에 사용됩니다.이 시스템은 FP 레이저의 고속과 정확성을 활용하여 조직의 상세한 영상을 촬영합니다..

5.LIDAR 시스템

  • 자율 주행 차량 및 지도 제작: FP 레이저는 자율주행, 3D 지도 제작 및 환경 스캔 등의 응용 분야에 대한 LIDAR (광 탐지 및 범위) 시스템에서 사용됩니다.고해상도 거리 측정이 필수적인 경우.

6.광학 통합 회로 (PIC)

  • 통합 광학: FP 에피와퍼는 여러 광학 장치 (예: 레이저,단 하나의 칩에 있는 초고속 신호 처리 및 통신.

7.위성 통신 및 항공우주

  • 고주파 통신: InP 기반의 FP 레이저는 우주 및 항공우주 응용 분야에서 장거리 고주파 데이터 전송을 위해 위성 통신 시스템에서 사용됩니다.

8.연구 및 개발

  • 프로토타입 제작 및 시험: FP 에피와퍼는 새로운 광전자 기기 개발, 레이저 다이오드 성능 향상 및 신흥 기술에 대한 새로운 파장을 탐구하는 데 연구 개발에 사용됩니다.

이 응용 프로그램은 InP 기판에 FP Epiwafers의 다재다능성을 강조합니다.환경 감지, 고속 광학 시스템








FP ((Fabry-Perot)) 에피와퍼 InP 기판의 장점

  • 주요 파장에서의 효율적인 빛 방출:

    • InP 기판에 있는 FP 에피웨이퍼는 광섬유의 저손실 전송 창과 일치하는 1.3μm에서 1.55μm 파장 범위의 방출을 위해 최적화되어 있습니다.광섬유 통신에 적합하게.
  • 고속 성능:

    • InP 기체는 우수한 전자 이동성을 가지고 있으며, FP 레이저가 고속 작동을 달성하고 고주파 데이터 전송을 지원 할 수 있습니다.이것은 데이터 센터와 통신과 같은 높은 대역폭 애플리케이션에 적합합니다..
  • 비용 효율적인 제조:

    • 분산 피드백 (DFB) 레이저와 같은 더 복잡한 레이저 구조와 비교하면 FP 레이저는 더 간단한 디자인을 가지고 있습니다.이는 생산 비용을 낮추면서도 단거리에서 중거리 애플리케이션에 좋은 성능을 제공합니다..
  • 다재다능한 응용:

    • FP 에피와퍼는 광섬유 통신 및 데이터 센터 상호 연결에서 환경 감지, 의료 진단 (OCT) 및 LIDAR 시스템에 이르기까지 광범위한 응용 분야에서 사용됩니다.그들의 다재다능성은 산업 전반에 걸쳐 주요 장점입니다.
  • 더 간단한 제조 과정:

    • FP 레이저는 DFB 레이저와 같은 다른 유형의 레이저에 비해 제조가 더 쉬워 복잡한 격자보다는 자연적으로 반사하는 갈라진 면에 의존하기 때문입니다.제조의 복잡성과 비용을 줄이는 것.
  • 좋은 파장 유연성:

    • FP 레이저는 전류 또는 온도를 조절하여 다양한 파장 범위를 조정할 수 있으며, 특히 센싱 및 통신 시스템에서 다양한 애플리케이션에 대한 유연성을 제공합니다.
  • 낮은 전력 소비:

    • InP 에피와이퍼를 기반으로 한 FP 레이저는 낮은 전력 소비를 가지고 있으며, 전력 효율이 중요한 데이터 통신 및 센싱 네트워크에서 대규모 배포에 효율적입니다.
