통과고급 MPCVD/CVD 퇴적 기술, 고품질의 다이아몬드 얇은 필름은 실리콘, 실리콘 탄화물, 사파이어, 쿼츠 및 금속과 같은 기판에 재배 될 수 있습니다.가공자부장 다이아몬드막으로 웨이퍼 수준의 열 확산을 위해,패키지-수준 열관리높은...주파수 장치, 광전자장치, 그리고 고전력칩냉각응용 프로그램.

원자제품 라인

1초 얇은 다이아몬드 실리콘 얇은 필름

그 다음으로성숙MPCVD 기술, 두께의 초미세 폴리 크리스탈린 다이아몬드 필름1μm 이하될 수 있습니다.직접자라는 것4인치, 6인치, 8인치 실리콘 기판, 동안유지뛰어난 열전도성

이 구조는 다이아몬드 열 확산을 허용계층될 것통합 직접 위쪽으로실리콘 기반장치 표면웨이퍼 수준에서제조업그것은융합 근처 열 분산기,허용하는열은 현재 옆으로 퍼집니다.생성된그리고억제지역 온도상승원천에서

더 중요한 것은, 다이아몬드-실리콘과정그매우 호환성와 함께기존실리콘 웨이퍼제조업 과정그것은 주요 변경 없이 도입 될 수 있습니다.전류생산 라인,효율적RF에서 열 문제를 해결하는 솔루션장치, 전력장치높은...주파수 칩, 그리고고급 포장.

전형적 사양

항목	사양
제품 종류	다이아몬드 실리콘 얇은 필름
기판 크기	4인치 / 6인치 / 8인치
기판 재료	실리콘
다이아몬드 종류	폴리 크리스탈린 다이아몬드 얇은 필름
다이아몬드 두께	< 1μm, 사용자 정의
전형적두께	0.5 μm
주요 이점	극 얇고, 높은 열 전도성, 웨이퍼 수준 호환성, 접점 근처 열 확산

2초파늘한 자부장유연성다이아몬드 막

이 분야에서는독립적자부장 다이아몬드 막, 두께가5~25μm생산할 수 있습니다.일반적으로50μm 다이아몬드 막이 사용되었습니다.산업이 제품은 상당한 두께를 달성합니다.감소한동안유지높은 열전도성, 좋은 두께균일성, 그리고 부드러운표면.

자부족 다이아몬드 막은 거시적인유연성그리고 지원레이저절단 및 크기 사용자 정의.제거의의존성접착 테이프 또는딱딱한 운반자그리고 원활하게 할 수 있습니다통합와 함께고급백엔드과정웨이퍼 레벨과 같이포장3D겹치기, 그리고 이질적인통합.

이 제품은패키지-수준 열관리그리고 높은 경쟁력을 나타냅니다유연성 장치냉각, 고...주파수 장치단열 및 열전도, 광전자 기판 및 고전력칩열력관리.

전형적 사양

항목	사양
제품 종류	자급자족유연성다이아몬드 막
소재	CVD 다이아몬드
두께 범위	5~25μm
표면조건	부드럽다표면, 사용자 정의
가공방법	레이저절단, 크기의 사용자 정의
주요 이점	극 얇고, 자부족하고, 높은 열전도성유연성,고급 포장

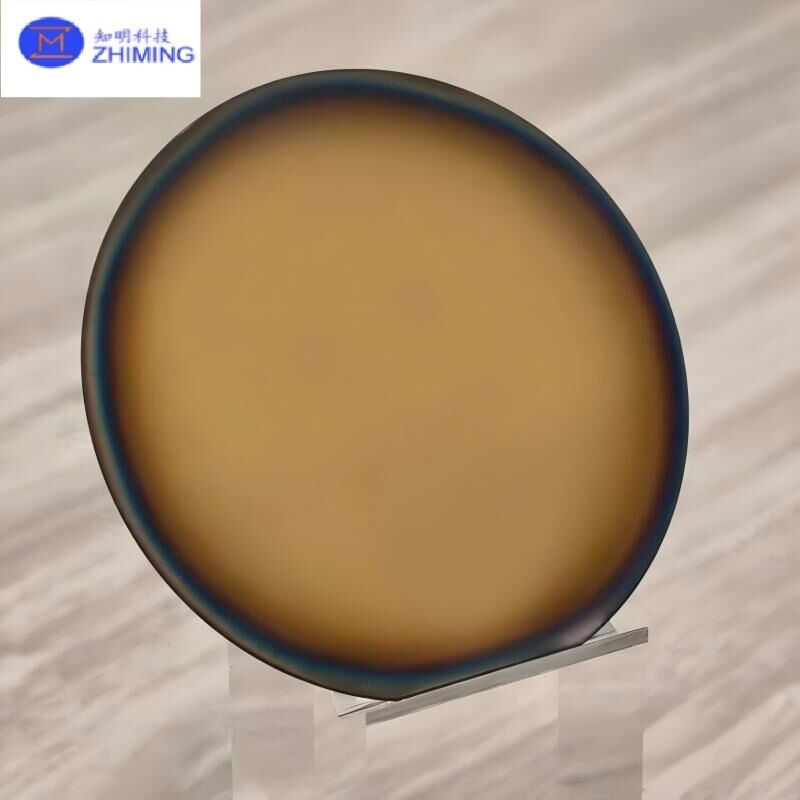

인공지능, RF 및 전력 장치용 고열전도 다이아몬드 필름 0

주요 특징

1초고열전도성

다이아몬드는 최고의...알려진열전도 물질 다이아몬드 얇은 필름빠르게지역화열을 퍼뜨립니다.칩,줄여핫스팟 온도,신뢰성고전력, 고...주파수, 광전자장치.

2. 강한 융합 근처 열 확산능력

다이아몬드-실리콘 얇은 필름이 될 수 있습니다직접 통합 위쪽으로웨이퍼 또는칩 표면융합 근처에 열 분포를 형성계층도움이 되네요행동더 많은 열을 공급원으로부터효율적으로그리고제한의일반적인길게 열 경로포장.

3웨이퍼 레벨공정호환성

4인치, 6인치, 그리고 8인치 다이아몬드 실리콘 얇은 필름은호환성와 함께기존실리콘 원료과정 기판, 그들을 웨이퍼 수준에 적합한 만들기제조업그리고 확장성산업용 응용 프로그램.

4초 얇고 가벼운 구조

다이아몬드 얇은 필름은제조된 것미크론 이하의 두께로, 자부지원 다이아몬드막은5~25μm소형화, 고...밀도, 그리고매우 통합 장치.

5- 아주 좋습니다.전기단열 및 고빈도성능

다이아몬드는 훌륭한 제안을 합니다.전기단열 및 낮은 다이 일렉트릭손실RF에 적합합니다.장치높은...주파수 칩, 광전자장치, 그리고 전력 반도체응용 프로그램그요구단열과 열전도성 모두

6.우수한 기계식그리고 화학안정성

다이아몬드 얇은 필름은 높은 경화, 마모를 특징으로합니다.저항력, 부식저항력, 고온안정성, 그들을 허용유지 신뢰성성능까다로운 환경.

전형적 신청서

반도체 열관리

용도효율적고전력에서 열 분산칩알리칩, GPU, ASIC, GaN/SiC 전력장치,레이저다이오드, RF장치.

웨이퍼 레벨 온도 전파

다이아몬드-실리콘 얇은 필름은 웨이퍼 수준 근처 접점 열 분산기로 사용될 수 있습니다.허용하는열력관리이 기간 동안 도입칩 제조업.

고급 포장

자급자족유연성다이아몬드 막은 2.5D / 3D로 사용할 수 있습니다.포장칩렛통합, 웨이퍼 수준포장그리고 높은...밀도이질적인통합에 대해패키지-수준 열관리.

높은...빈도RF장치

RF 프론트엔드에 적합합니다장치높은...주파수소통부품, 그리고밀리미터- 파동장치 요구낮은손실, 고 단열성, 고 열 전도성

광전자장치그리고레이저

열을 퍼뜨리는 기판 또는 열 기판으로 사용할 수 있습니다.관리 층에 대해레이저다이오드, 광 통신장치, 광탐지, 그리고 고전력 광학칩.

유연성 전자제품

자부장형 다이아몬드 막대, 거시적 성질유연성사용 가능유연성 장치냉각 및 차세대유연성 전자시스템.

사용자 정의사양

항목	사용 가능 옵션
소재	CVD / MPCVD 다이아몬드 얇은 필름
제품 종류	다이아몬드-실리콘 얇은 필름, 자부장 다이아몬드 막, 폴리 크리스탈 다이아몬드 필름, 나노 크리스탈 다이아몬드 필름
기판 재료	시, 시C, 사피르, 쿼츠, 모, W 등
기판 크기	4인치 / 6인치 / 8인치 또는 사용자 정의
필름 두께	< 1μm, 5~25μm 또는 사용자 정의
표면조건	자라는 것 처럼닦은, 부드럽다표면
가공 서비스	절단닦는,레이저 가공, 크기를 사용자 정의
적용필드	웨이퍼 레벨 열관리,패키지- 냉각 수준, 높은...주파수 장치, 전력장치, 광전자장치

결론

다이아몬드 얇은 필름은경계의칩열력관리웨이퍼 수준에서 거의 접점 열 확산층에패키지-수준유연성자부족막, 다이아몬드는 더 이상 단지소극적열수행물질입니다.기능성 계층그가능하게 합니다.더 높은칩성능

와 함께연속 돌파구안쪽4인치, 6인치, 8인치 초느다란 다이아몬드 실리콘 필름그리고5~25μm 초얇은 자부지유연성다이아몬드 막다이아몬드 얇은 필름은확장그신청높은 성능의 공간컴퓨터,고급 포장, 광학칩전력 반도체 RF장치, 그리고유연성 전자제품.

열 분산이 더 이상제한 요인, 다음시대의칩공연이 시작될 수 있습니다.

FAQ

Q1: 다이아몬드 얇은 필름은 무엇입니까?

다이아몬드 얇은 필름은 고성능기능성영화준비된CVD 또는 MPCVD 기술로합동식품초고열전도성, 우수한전기단열, 높은 강도, 낮은 다이렉트릭손실, 그리고 강한 화학물질안정성, 반도체 열에 적합합니다관리,고급 포장RF장치, 전력장치, 광전자응용 프로그램.

Q2:주요제품 종류사용 가능?

의주요제품 종류는다이아몬드-실리콘 얇은 필름그리고자부장 다이아몬드막다이아몬드 실리콘 필름은일반적으로웨이퍼 레벨 근처 접점 열 확산에 사용됩니다. 자부지 다이아몬드 막은패키지-수준 열관리그리고고급 포장 통합.

Q3: 어떤 크기가 있나요?사용 가능다이아몬드와 실리콘의 얇은 필름?

다이아몬드-실리콘 얇은 필름이 될 수 있습니다공급에4인치, 6인치, 8인치 실리콘 기판다이아몬드계층두께는1μm,전형적 0.5 μm.
