| Substrate: | InP Laser Epitaxial Wafe | Polishing: | DSP SSP |
|---|---|---|---|
| PL Wavelength Control:: | Better Than 3nm | PL Wavelength Uniformity:: | Std. Dev Better Than 1nm @inner 42mm |
| P-InP Doping (cm-3):: | Zn Doped; 5e17 To 2e18 | N-InP Doping (cm-3):: | Si Doped; 5e17 To 3e18 |
| 강조하다: | 2인치 InP 레이저 에피타시얼 웨이퍼,3인치 InP 레이저 에피타시얼 웨이퍼,반도체 InP 레이저 에피타시얼 웨이퍼 |
||
제품 설명
2인치 3인치 인프라 레이저 에피타시얼 웨이퍼 인디움 포스피드 에피 웨이퍼 반도체
InP 레이저 에피타시얼 웨이퍼의 설명:
인디움 인화물 (InP) 은 데이터 센터, 모바일 백하울, 지하철 및 장거리 애플리케이션에 필요한 성능을 제공 할 수있는 광학 시스템을 가능하게하는 핵심 반도체 재료입니다. 레이저,inP 에피타시얼 웨이퍼에 제조된 광 다이오드 및 파도 선도자는 유리 섬유의 최적 전송 창에서 작동합니다., 효율적인 섬유 통신을 가능하게 합니다.
InP 레이저 에피타시얼 웨이퍼는 에피타시얼 성장 기술을 통해 인디움 인화수 (InP) 웨이퍼에 재배된 다양한 재료의 여러 층으로 구성된 전문 반도체 기판입니다..이 추가 층은 레이저 응용에 적합한 구조를 만들기 위해 신중하게 설계되었습니다.
InP 레이저 에피타시얼 웨이퍼는 가장자리를 방출하는 레이저와 수직 구멍 표면 방출 레이저 (VCSEL) 를 포함한 반도체 레이저의 제조에 중요한 구성 요소입니다.에피타시얼 레이어는 효율적인 빛 방출 및 증폭을 가능하게 하기 위해 특정 광학 및 전기적 특성을 가진 설계, 통신, 센싱 및 레이저 기술을 필요로하는 다른 응용 프로그램에 필요한 다양한 광 전자 장치에서 필수적입니다.
InP 레이저 에피타시얼 웨이퍼의 특징:
광학적 특성:
방출 파장: 적외선 스펙트럼에서 조정 가능한 방출 파장.
높은 양자 효율성: 효율적인 빛 방출 및 증폭 특성.
낮은 흡수 계수: 물질 내부에서 낮은 광적 손실을 허용합니다.
구조적 특성:
계층성 부피 구조: InP 기판에 재배된 다양한 반도체 재료의 여러 층으로 구성됩니다.
부드러운 표면: 레이저 성능에 필수적인 균일하고 결함 없는 표면.
제어 된 두께: 각 층의 두께는 특정 광학 및 전기적 특성을 위해 정확하게 제어됩니다.
전기적 특성:
운반기 이동성: 효율적인 화물 운송을 위한 높은 운반기 이동성.
낮은 결함 밀도: 향상된 전자 성능을 위해 몇 가지 결정 결함이 있습니다.
P-N 접점 형성: 레이저 동작을 위해 p-n 접점을 형성할 수 있다.
열 특성:
높은 열전도: 레이저 작동 중에 생성되는 열의 효율적인 분산.
열 안정성: 다양한 운영 조건에서 구조적 무결성을 유지합니다.
제조 가능성:
호환성: 표준 반도체 제조 공정과 호환성.
균일성: 대량 생산에 대한 웨이퍼 전체에 일관성있는 특성.
사용자 정의 가능성: 특정 레이저 애플리케이션에 맞게 맞춤형 대각형 설계.
InP 레이저 에피타시얼 웨이퍼의 형태:
| 제품 매개 변수 | DFB 에피타시얼 웨이퍼 | 고전력 DFB 에피타시얼 웨이퍼 | 실리콘 포토닉스 에피타시얼 웨이퍼 |
| 비율 | 10G/25G/50G | / | / |
| 파장 | 1310nm | ||
| 크기 | 2/3 인치 | ||
| 제품 특성 | CWDM 4/PAM 4 | BH 기술 | PQ/AlQ DFB |
| PL 파장 제어 | 3nm보다 낫습니다. | ||
| lPL 파장 균일성 | STD.Dev 1nm @inner 보다 낫습니다 | ||
| 두께 조절 | 42mm+3%보다 낫다 | ||
| 두께 균일성 | +3% @inner 42mm 보다 낫습니다. | ||
| 도핑 통제 | +10% 이상 | ||
| P-lnP 도핑 (cm-3) | Zn 도핑; 5e17 ~ 2e18 | ||
| N-InP 도핑 (cm-3) | Si 도핑 5e17 ~ 3e18 | ||

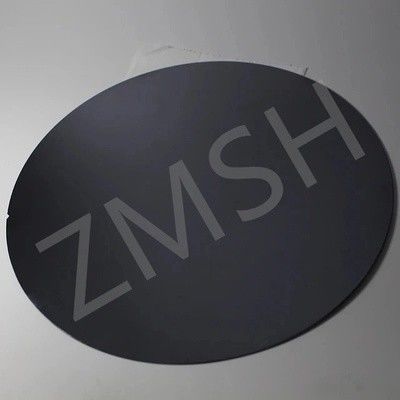

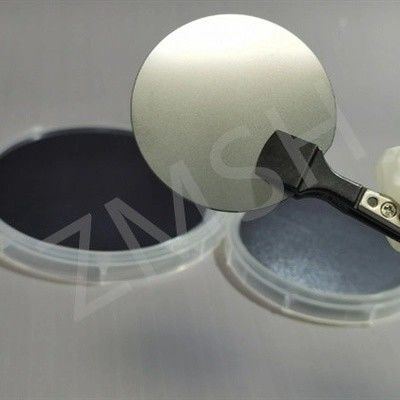

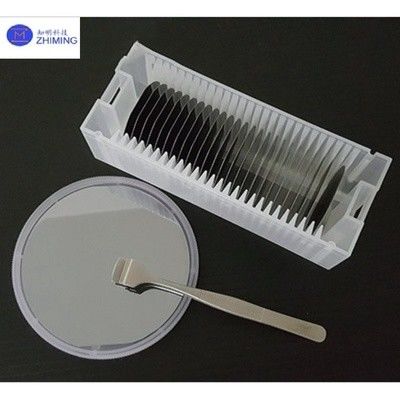

InP 레이저 에피타시얼 웨이퍼의 물리적 사진:
InP Laser Epitaxial Wafe의 EPl 계층 기본 구조:
InP 레이저 에피타시얼 웨이퍼의 적용:
레이저 다이오드: 엣지 발사 레이저와 VCSEL에 적합합니다.
통신: 광 통신 시스템 에 필수적 이다.
센싱 및 이미지: 광적 센서 및 이미지 응용 프로그램에서 사용됩니다.
의료기기: 의료용 레이저 시스템에서 사용된다.
InP 레이저 에피타시얼 웨이퍼의 응용 그림:
FAQ:
1질문: 에피타시얼 웨이퍼란 무엇인가요?
A:에피타시얼 웨이퍼 (epitaxial wafer, epi-wafer, epiwafer) 는 광학, 마이크로 전자, 스핀트론,또는 태양광.
2질문: InP의 장점은 무엇입니까?
A: InP 웨이퍼가 제공하는 특별한 장점: 높은 전자 이동성: InP는 실리콘보다 거의 10배 더 큰 전자 이동성을 나타냅니다.통신 및 레이더 시스템에서 고속 트랜지스터 및 증폭기에 적합합니다..
