InP DFB 에피와퍼 파장 1390nm InP 기판 2 4 6 인치 2.5 ~ 25G DFB 레이저 다이오드





InP DFB 에피와퍼 InP 기판의 설명



InP DFB Epiwafers는 1390nm 파장 애플리케이션을 위해 설계된 고속 광 통신 시스템, 특히 2.5 Gbps에서 25 Gbps DFB (분산 피드백) 레이저 다이오드이 웨이퍼들은 고품질의 부피층을 얻기 위해 첨단 MOCVD (금속 유기화학 증기 퇴적) 기술을 사용하여 인디엄 포스피드 (InP) 기판에 재배됩니다.



DFB 레이저의 활성 영역은 일반적으로 InGaAlAs 또는 InGaAsP 쿼터너리 복수 양자 우물 (MQWs) 을 사용하여 제조되며, 이는 스트레인 보상으로 설계되었습니다.이것은 고속 데이터 전송에 최적의 성능과 안정성을 보장합니다.웨이퍼는 다양한 제조 요구를 충족시키기 위해 2 인치, 4 인치 및 6 인치를 포함한 다양한 기판 크기로 제공됩니다.



1390nm 파장은 낮은 분산과 손실과 함께 정밀한 단일 모드 출력을 필요로하는 광 통신 시스템에 이상적입니다.중거리 통신 네트워크 및 센싱 애플리케이션에 특히 적합합니다.고객들은 그레이트 형성을 직접 처리하거나 추가 사용자 정의를 위해 재 성장을 포함하여 에피하우스 서비스를 요청할 수 있습니다.



이 에피와퍼는 현대 통신 및 데이터 통신 시스템의 요구 사항을 충족시키기 위해 특별히 설계되었습니다.고속 네트워크의 광학 송수신기와 레이저 모듈을 위한 고성능 솔루션.






InP DFB 에피와퍼 InP 기체의 구조



InP DFB 에피와퍼 파장 1390nm InP 기판 2 4 6 인치 2.5 ~ 25G DFB 레이저 다이오드 0






InP DFB Epiwafer InP 기체의 PL 매핑 테스트 결과



InP DFB 에피와퍼 파장 1390nm InP 기판 2 4 6 인치 2.5 ~ 25G DFB 레이저 다이오드 1




InP DFB 에피와퍼 InP 기체의 XRD 및 ECV 검사 결과



InP DFB 에피와퍼 파장 1390nm InP 기판 2 4 6 인치 2.5 ~ 25G DFB 레이저 다이오드 2

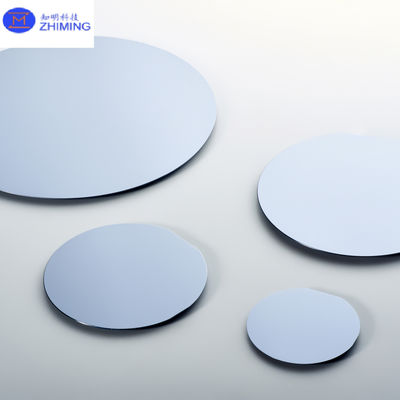

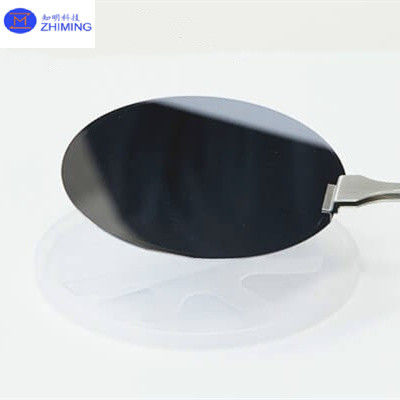

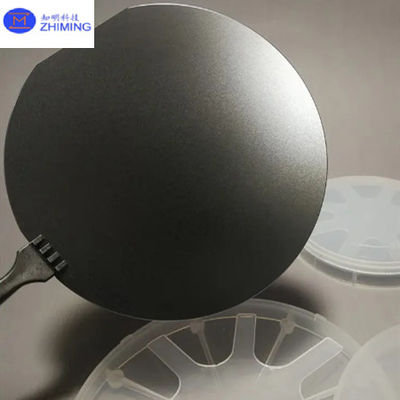

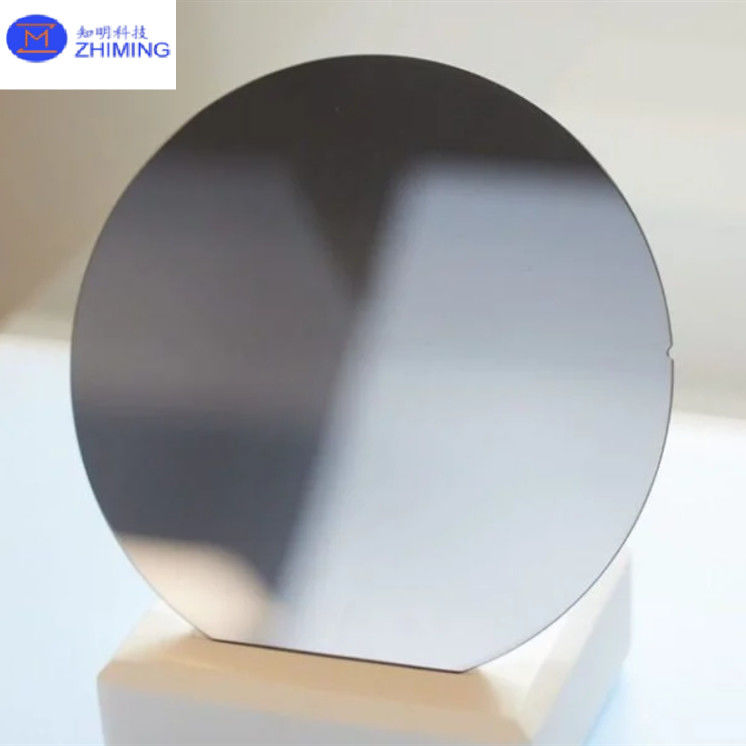

InP DFB 에피와퍼 InP 기판의 실제 사진



InP DFB 에피와퍼 파장 1390nm InP 기판 2 4 6 인치 2.5 ~ 25G DFB 레이저 다이오드 3InP DFB 에피와퍼 파장 1390nm InP 기판 2 4 6 인치 2.5 ~ 25G DFB 레이저 다이오드 4




InP DFB 에피와퍼 InP 기판의 특성





InP 기판에 있는 InP DFB 에피와퍼의 특성



기판 재료: 인디엄 포스피드 (InP)

  • 라티스 매칭: InP는 InGaAsP 또는 InGaAlAs와 같은 대피층과 훌륭한 격자 조화를 제공하여 최소한의 스트레스와 결함으로 고품질의 대피층 성장을 보장합니다.이것은 DFB 레이저의 성능에 매우 중요합니다.
  • 직선 간격: InP는 1.344 eV의 직접 대역 간격을 가지고 있으며, 특히 광 통신에서 일반적으로 사용되는 1.3 μm 및 1.55 μm와 같은 파장에서 적외선 스펙트럼에서 빛을 방출하는 데 이상적입니다.

부피층

  • 활동 지역: 활성 영역은 일반적으로 InGaAsP 또는 InGaAlAs 쿼터너리 복수 양자 우물 (MQW) 으로 구성됩니다. 이러한 MQW는 성능을 향상시키기 위해 스트레인 보상됩니다.효율적인 전자 구멍 재조합과 높은 광학 이득을 보장합니다..
  • 가루층: 이 층은 광적 격리 기능을 제공하여, 빛이 활성 영역 안에 남아있도록 보장하여 레이저의 효율성을 향상시킵니다.
  • 그레이팅 레이어: 통합 된 격자 구조는 단일 모드 작동에 대한 피드백을 제공하여 안정적이고 좁은 선 너비 배출을 보장합니다.그레이팅은 고객이 제조하거나 에피와퍼 공급자가 제공 할 수 있습니다..

작동 파장:

  • 1390nm: DFB 레이저는 1390nm에서 작동하도록 최적화되어 지하철 및 장거리 네트워크를 포함한 광 통신의 응용에 적합합니다.

고속 변조 능력:

  • 이 에피와퍼는 2.5 Gbps에서 25 Gbps까지의 데이터 전송 속도를 지원하는 DFB 레이저에서 사용하기 위해 설계되었으며, 고속 광 통신 시스템에 이상적입니다.

온도 안정성:

  • InP 기반 DFB 에피와퍼는 뛰어난 온도 안정성을 제공하여 다양한 운영 환경에서 일관된 파장 방출과 신뢰할 수있는 성능을 보장합니다.

단일 모드 및 좁은 선 너비:

  • DFB 레이저는 좁은 스펙트럼선 너비로 단일 모드 동작을 제공하여 신호 간섭을 줄이고 고속 통신 네트워크에 필수적인 데이터 전송 무결성을 향상시킵니다..

InP 기판에 있는 InP DFB 에피와퍼는 훌륭한 격자 매칭, 고속 변조 능력, 온도 안정성, 정밀한 단일 모드 동작을 제공합니다.이는 2nm에서 1390nm에서 작동하는 광 통신 시스템에서 중요한 구성 요소가됩니다..5Gbps에서 25Gbps까지
