상세 정보 |
|||
| Cavity mode Tolerance: | Within ± 3% | Cavity mode Uniformity: | <= 1% |
|---|---|---|---|
| Doping level tolerance: | Within ± 30% | Doping level Uniformity: | <= 10% |
| PL 파장 균일성: | 내부 140mm에서 표준 편차가 2nm보다 우수함 | 두께 균일성: | 내부 140mm에서 ±3%보다 우수 |
| Mole fraction x tolerance: | Within ±0.03 | Mole fraction x Uniformity: | <= 0.03 |
| 강조하다: | 350um VCSEL N-GaAs 기판,350um N-GaAs 기판,6인치 N-GaAs 기판 |
||
제품 설명
N-GaAs 기판 VCSEL 사용용 6인치 350um 두께 OptiWave VCSEL 에피 웨이퍼
VCSEL epiWafer N-GaAs 기판의 추상
의N-GaAs 기판에 있는 VCSEL 에피웨이퍼고성능 광학 애플리케이션, 특히기가비트 이더넷그리고디지털 데이터 링크 통신6인치 웨이퍼에 탑재되어 있습니다.높은 균일성 레이저 배열그리고 중추 광학 파장을 지원합니다850 nm그리고940 nm이 구조는 둘 다 사용할 수 있습니다.산화물 함유또는프로톤 임플란트 VCSEL디자인 및 성능의 유연성을 보장합니다. 웨이퍼는 필요한 응용 프로그램에 최적화되었습니다.온도에 대한 전기 및 광학적 특성에 대한 낮은 의존성, 사용하기에 이상적입니다레이저 마우스,광통신, 그리고 다른 온도 민감한 환경.
VCSEL 에피웨퍼 N-GaAs 기판의 구조

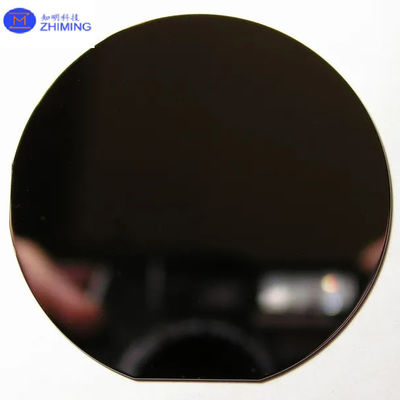

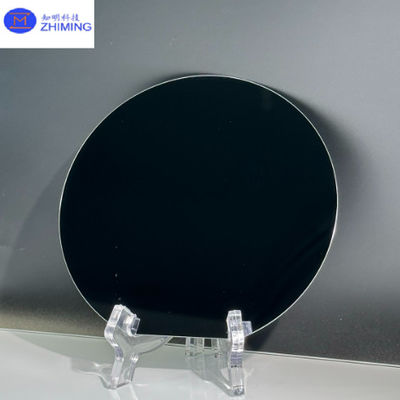

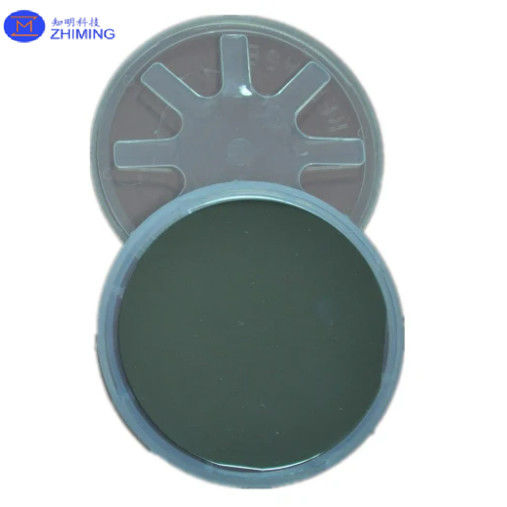

VCSEL 에피웨퍼 N-GaAs 기판의 사진
VCSEL 에피웨퍼 N-GaAs 기판의 데이터 시트ZMSH VCSEL EPIWAFER.pdf
VCSEL 에피웨퍼 N-GaAs 기판의 특성
의N-GaAs 기판에 있는 VCSEL 에피웨이퍼고성능 광학용 용도로 적합하도록 하는 몇 가지 주요 특성을 가지고 있습니다.
N-GaAs 서브스트레이트:
- 훌륭한 제공전기 전도성그리고 VCSEL 구조의 대동맥성장을 위한 안정적인 기초로 작용합니다.
- 제안결함 밀도가 낮습니다.고성능과 안정적인 장치 작동에 필수적입니다.
파장 튜네이블리티:
- 지원850 nm그리고940 nm중앙 광학 파장, 그것은 응용 프로그램에 이상적입니다광통신그리고3D 센싱.
고일관성 레이저 배열:
- 웨이퍼 전체에서 일관된 성능을 보장합니다.데이터 센터그리고광섬유 네트워크.
산화물 또는 양성자 임플란트:
- 사용 가능산화물 함유또는프로톤 임플란트VCSEL 구조, 특정 응용 프로그램에 대한 성능을 최적화하기 위해 설계의 유연성을 제공합니다.
열 안정성:
- 전시용으로 설계된넓은 온도 범위에서 전기 및 광적 특성에 대한 낮은 의존성, 온도에 민감한 환경에서 안정적인 작동을 보장합니다.
높은 힘 과 속도:
- 웨이퍼의 구조는고속 데이터 전송그리고고전력 작동,기가비트 이더넷,데이터 통신, 그리고LIDAR시스템.
확장성:
- 6인치 웨이퍼 포맷은비용 효율적인 생산, 대규모 제조 및 다양한 광학 시스템에 대한 통합을 지원합니다.
이러한 특성은 N-GaAs 기판에 있는 VCSEL epiWafer를 높은 효율성, 온도 안정성 및 신뢰할 수 있는 성능을 필요로 하는 애플리케이션에 이상적으로 만듭니다.
