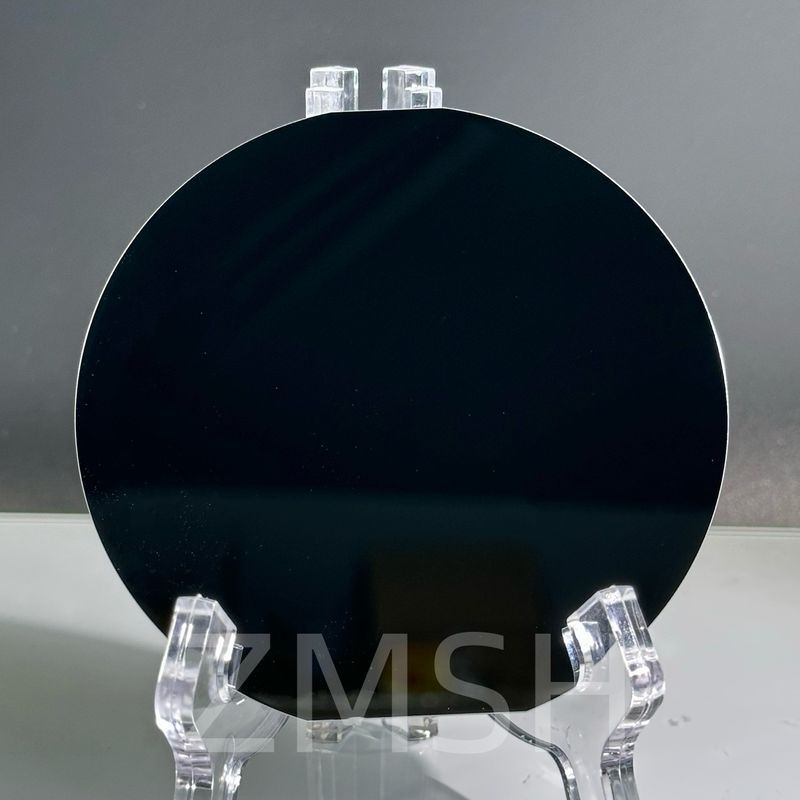

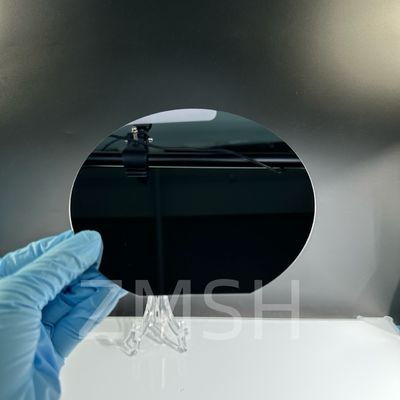

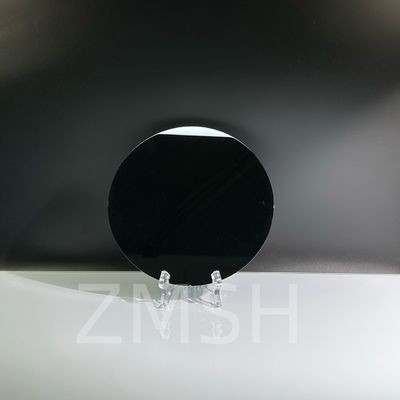

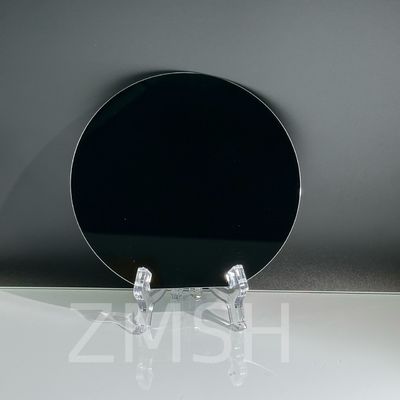

SOI 웨이퍼 실리콘 단열기 웨이퍼 4인치 5인치 6인치 8인치 100 111 P 타입 N 타입

SOI 웨이퍼 실리콘 단열기 웨이퍼 4인치 5인치 6인치 8인치 (100) (111) P 타입 N 타입

SOI 웨이퍼의 설명:

SOI 웨이퍼는 실리콘 이산화 또는 유리로 된 단열기에 덮인 실리콘 단일 결정의 얇은 층을 의미합니다.흔히 소위 SOI라고 불립니다.)얇은 SOI 층에 구축 된 트랜지스터는 간단한 실리콘 칩에 구축 된 것보다 더 빨리 작동하고 더 적은 전력을 소비 할 수 있습니다. 반도체 제조에서,실리콘-온-이솔레이터 (SOI) 기술은 층층 실리콘·이솔레이터·실리콘 기판에서 실리콘 반도체 장치를 제조하는 기술입니다., 장치 안의 기생물 용량을 줄여서 성능을 향상시킵니다.SOI 기반 장치들은 기존의 실리콘으로 만들어진 장치들과 다른 점은 실리콘 접점이 전기 단열기 위에 있다는 점입니다., 일반적으로 실리콘 이산화 또는 사피라 (이 유형의 장치는 사피라에 실리콘 또는 SOS라고합니다.)사파이어가 고성능 전파 (RF) 및 방사선 민감한 응용에 사용됩니다., 및 실리콘 이산화소는 다른 마이크로 전자 장치에서 단 채널 효과를 감소시킵니다. 단열층과 최상층 실리콘 층은 또한 응용 프로그램에 따라 크게 다릅니다.

SOI 웨이퍼의 캐릭터:

• 대용량 실리콘으로부터 격리되어 동일한 성능에서 전력 소비를 향상시키는 낮은 기생물 용량
• n-와 p-well 구조의 완전한 고립으로 인한 잠금 저항
• 동등한 VDD에서 더 높은 성능. 낮은 VDD에서 작동 할 수 있습니다. [1]
• 도핑이 없기 때문에 온도 의존도가 낮습니다.
• 높은 밀도, 더 나은 웨이퍼 활용으로 인해 더 나은 수확
• 안테나 문제 감소
• 몸이나 우물 펌프가 필요하지 않습니다.
• 격리 때문에 누출 전류가 낮아지므로 더 높은 전력 효율
• 내재적으로 방사능 경화 (소박 오류에 저항), 부재 필요성을 줄여

SOI 웨이퍼의 제품 구조:

SOI 웨이퍼의 구조:

SOI 웨이퍼의 응용 분야:

우리의 맞춤형 SoL 솔루션은 다음과 같은 분야에서 사용됩니다:

• 첨단 압력 센서
• 가속계
• 가이로스코프
• 미세 유체/흐름 센서
• RF MEMS
• MEMS/광 MEMS
• 광전자
• 스마트 미터링
• 첨단 아날로그 IC
• 마이크로폰
• 고급 손목시계

최종 시장:

• 전기통신
• 의학적
• 자동차
• 소비자
• 기기

SOI 웨이퍼의 응용 그림:

포장 및 운송:

FAQ:

1.Q: 방열기에 있는 실리콘의 변압수는 얼마입니까?
A: 일반적으로 사용되는 실리콘 재료의 변전수는 다음과 같습니다. 실리콘 이산화 (SiO2) - 변전수 = 3.9실리콘 나이트라이드 (SiNx) - 변전수 변수 = 75순수 실리콘 (Si) - 변압수 변수 = 117

2.Q:SOI 웨이퍼의 장점은 무엇입니까?
A: SOI 웨이퍼 는 방사선 에 더 강한 저항력 을 가지고 있어 부드러운 오류 에 덜 취약 하다. 더 높은 밀도 는 또한 양을 증가 시키고, 따라서 웨이퍼 사용 을 향상 시킨다.SOI 웨이퍼의 추가 장점은 온도에 대한 의존도가 낮고 안테나 문제가 적다는 것입니다..
