상세 정보 |
|||
| 소재: | Cu | 순수성: | 99.999%(5N) |
|---|---|---|---|
| 결정 구조: | 큐빅, Fm-3m | 단위 셀 상수: | a = 3.614A |
| 녹는점(°C): | 1,084.62 | 비중 (g/cm3): | 8.96 |
| 단단함: | 3 모스, 343-369 비커스 | 표면 폴리싱: | 단면 광택 처리가 표준이며, 요청 시 양면 광택 처리가 이루어집니다. |
| 크리스탈 방향: | (100), (110), (111), +/- 0.5도 | 표면 거칠기, Ra:: | ~10nm |
| 강조하다: | 20x20x0.5/1mm 구리 기판,구리 기판 단일 크리스탈 Cu 웨이퍼 |
||
제품 설명
구리 기판 단일 결정 Cu 웨이퍼 5x5x0.5/lmm 10x10x0.5/1mm 20x20x0.5/1mm a=3.607A
구리 기판의 추상
우리 구리 기판과 웨이퍼는 고순도 구리 (99.99%) 로 만들어졌으며 단일 결정 구조로 우수한 전기 및 열 전도성을 제공합니다.이 웨이퍼는 <100>의 큐브 오리엔테이션으로 제공됩니다., <110>, <111>, 고성능 전자제품 및 반도체 제조의 응용에 이상적입니다. 5 × 5 × 0.5 mm, 10 × 10 × 1 mm, 20 × 20 × 1 mm의 차원,우리의 구리 기판은 다양한 기술적 요구를 충족하도록 사용자 정의 할 수 있습니다.이 단일 결정 웨이퍼의 격자 매개 변수는 3.607 Å이며, 첨단 장치 제조를 위해 정확한 구조적 무결성을 보장합니다.표면 옵션에는 단면 닦은 (SSP) 및 이면 닦은 (DSP) 마무리 등이 있습니다., 다양한 제조 프로세스에 대한 유연성을 제공합니다.
이러한 구리 웨이퍼는 우수한 전도성 및 사용자 정의 가능한 방향성으로 인해 마이크로 전자, 열 관리 및 상호 연결 기술에 특히 적합합니다.소규모 부품이나 더 큰 시스템, 우리의 구리 기판은 최첨단 기술 응용에 필요한 내구성과 성능을 제공합니다.

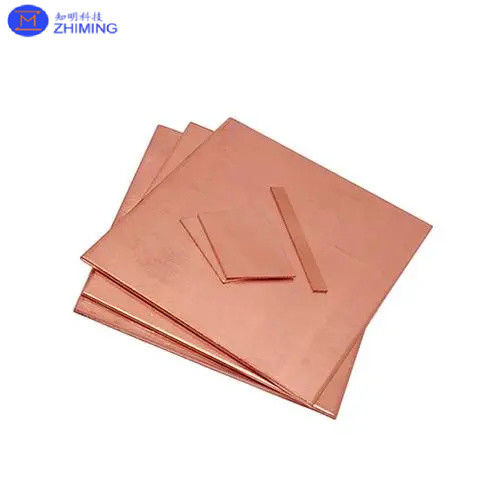

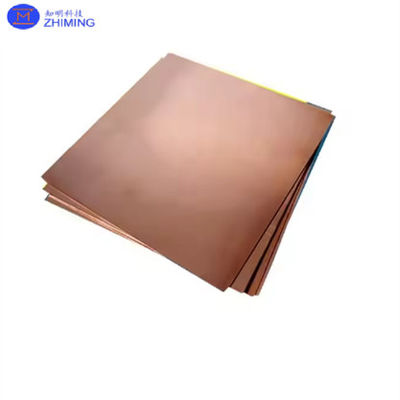

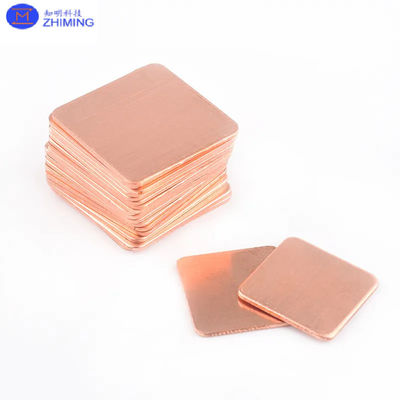

구리 기판의 사진
구리 기판의 성질
구리 기판은 우수한 전기 및 열 전도성으로 높이 평가되며 전자 및 반도체 산업에서 사용하기에 이상적인 재료입니다.순수도 99이 기판에는 최소한의 불순물이 있으며, 민감한 응용 분야에서 높은 성능과 신뢰성을 보장합니다. 낮은 불순물 함량은 전자 장치의 결함을 줄이기 위해 중요합니다.그들의 수명과 효율성을 향상구리의 본질적인 전도성 특성으로 인해 더 빠르고 효율적인 에너지 전송이 가능하며 이는 회로, 마이크로 칩 및 다른 고속 전자 부품에 매우 중요합니다.
<100>, <110> 및 <111> 방향에서 사용할 수있는 이러한 기판의 단일 결정 구조는 균일성과 기계적 안정성을 제공합니다.이 결정적 정밀도는 기판이 매우 상세한반도체 제조에 필요한 정밀한 부품입니다. 3.607 Å의 격자 상수는 이러한 구조 일관성에 더 기여하여 고급 장치 제조를위한 이상적인 플랫폼을 제공합니다.
또한, 구리 기판은 단일 측면 닦은 (SSP) 및 이중 측면 닦은 (DSP) 마감으로 모두 제공됩니다. 제조 요구 사항에 따라 다양성을 제공합니다.닦은 기판의 부드러운 표면은 산란을 줄이고 마이크로 전자 기기 제조 과정에서 접착력을 향상시킵니다..
높은 열 부하를 견디고 우수한 전도성을 제공하는 능력으로 구리 기판은 열 관리, 전자 상호 연결,고성능 전력장치.
| 구리 단일 결정 기판의 주요 매개 변수 | |
| 소재 | 큐 |
| CAS# | 7440-50-8 |
| 순수성 | 990.999% (5N) |
| 결정 구조 | Fm-3m |
| 단위 셀 상수 | a = 3.614 A |
| 녹기점 (oC) | 1,084.62 |
| 밀도 (g/cm)3) | 8.96 |
| 단단함 | 3 모스, 343-369 비커스 |
| 열 확장 (x 10-6K-1) | 16.5 |
| 열전도 (Wm)-1K-1) | 401 |
| 크기 | 5mm x 5mm x 1mm 두께, 10mm x 10mm x 0.5mm 두께 |
| 다른 크기는 요청에 따라 제공됩니다. | |
| 표면 닦기 | 단면으로 닦은 것이 표준이고, 요청에 따라 닦은 두면 |
| 크리스탈 방향 | (100), (110), (111), +/- 0.5도 |
| 표면 거칠성, Ra: | ~10nm |
| 패키지 | 100급에 봉인된 깨끗한 가방, 1000급의 깨끗한 방으로 포장된 |
구리 기판의 응용
구리 기판은 우수한 전기 전도성, 열 전도성 및 기계적 강성으로 인해 다양한 산업에서 널리 사용됩니다.구리 기판의 주요 응용 분야는 다음과 같습니다.:
1.전자 및 반도체
- 인쇄 회로 보드 (PCB):구리는 높은 전도성 때문에 PCB에서 전기 연결에 일반적으로 사용됩니다. 구리 기판은 전자 구성 요소 간의 전기 신호의 효율적인 전송을 가능하게합니다.
- 고전력 장치:구리 기판은 효율적인 열 관리가 중요한 전력 전자 및 통합 회로에서 필수적입니다. 이러한 기판은 열을 분산시키는 데 도움이됩니다.과열을 방지하고 장치의 수명을 향상시킵니다..
- LED 조명:구리 기판은 높은 전력 LED 패키지에 사용되는데, 이는 높은 열을 효율적으로 관리하기 때문에 밝기를 유지하고 LED의 작동 수명을 연장하는 데 중요합니다.
2.열 관리
- 온도 방조장과 냉각 모듈:구리 기판은 CPU 및 GPU와 같은 전자 장치를 냉각하기 위해 히트 싱크에 사용됩니다. 구리의 높은 열 전도성은 열이 빠르게 분산되도록합니다.장치의 성능과 신뢰성을 향상시키는 것.
- 전원 모듈:MOSFET 및 IGBT와 같은 전력 반도체에서 구리 기판은 고성능 작업 중에 발생하는 열을 분산시키는 기본 재료로 사용됩니다.
3.재생 에너지
- 태양 전지 전지:구리 기판은 얇은 필름 태양 전지에서 사용되며 태양 전지 모듈에서 발생하는 열을 효율적으로 분산하면서 우수한 전기 전도성을 제공하여 에너지 효율을 향상시킵니다.
- 연료전지:구리 기판은 고체 산화탄소 연료 전지 (SOFC) 에서 사용되며, 높은 온도를 처리하고 연료 전지 시스템의 전반적인 에너지 효율에 기여하기 때문입니다.
4.전기통신
- RF/마이크로 웨이브 장치:구리 기판은 전기 성능과 열 관리가 중요한 고 주파수 RF 및 마이크로 웨브 구성 요소의 포장에 널리 사용됩니다.
- 5G 및 무선 네트워크:5G 기술의 시대에는 고주파 애플리케이션에서 신호 무결성과 효과적인 열 분산을 위해 안테나와 통신 장치에 구리 기판이 사용됩니다.
5.자동차 및 항공우주
- 전기차 (EV):구리 기판은 전기 차량의 배터리 관리 시스템에서 중요한 역할을 하며, 효율적인 전력 공급과 전력 모듈의 열 관리를 보장합니다.
- 항공우주전자:항공우주 응용 분야에서 구리 기판은 내구성, 높은 열 성능 및 극한 조건에 대한 저항성으로 인해 항공 전자 및 센서에서 사용됩니다.
6.의료기기
- 의료 영상 장비:구리 기판은 MRI 및 CT 스캐너와 같은 고성능 의료 장치에서 사용되며, 안정적인 작동을 위해 열 분산과 전기 전도성이 필수적입니다.
- 착용 가능한 의료기기:구리 기판은 휴대용 및 착용 가능한 의료 장치의 전자 회로를 소형화하는 데 역할을하며 효율성과 열 성능을 유지합니다.
7.고온 용도
- 전력 트랜지스터 및 다이오드:구리 기판은 종종 전력 전자제품과 같은 고온 환경에서 사용됩니다.중요한 부품으로부터 열을 전달할 수 있는 능력이 전력 시스템의 신뢰성을 향상시키는 경우.
구리 의 뛰어난 열 및 전기적 특성 은 고 효율적 인 에너지 전송 및 효과적인 열 관리 를 요구하는 응용 프로그램 에서 필수적 인 것 이다.이러한 특성으로 인해 현대 기술과 고성능 시스템에서 광범위하게 사용되고 있습니다..
질문 및 답변
구리 재료 는 무엇 입니까?
구리 (Cu), 화학 원소주기율표의 11 그룹 (Ib) 에 속하는 적색색, 극도로 유연한 금속으로, 전기와 열의 특이하게 좋은 전도체입니다구리는 자연에서 자유 금속 상태에서 발견됩니다. 이 원산 구리는 처음 사용되었습니다.
