상세 정보 |
|||
| 소재: | Cu | 순수성: | 99.999%(5N) |
|---|---|---|---|
| 결정 구조: | 큐빅, Fm-3m | 단위 셀 상수: | a = 3.614A |
| 녹는점(°C): | 1,084.62 | 비중 (g/cm3): | 8.96 |
| 열팽창(x 10-6 K-1 ): | 16.5 | 열전도율(Wm-1K-1): | 401 |
| 강조하다: | 99.99% 구리 기판,100 110 111 오리엔테이션 구리 기판,SSP DSP 구리 기판 |
||
제품 설명
구리 기판 구리 구리 Cu 웨이퍼/지판 100 110 111 orientaiton SSP DSP 순도 99.99%
구리 기판의 간략한 설명
우리의 단일 결정 구리 웨이퍼는 99.99%의 순수성으로 고급 반도체 및 전자 애플리케이션에 최적의 전기 및 열 성능을 제공하기 위해 설계되었습니다.이 웨이퍼는 다양한 방향에서 제공됩니다., <100>, <110>, <111>를 포함하여, 특정 사용 경우에 효율성을 극대화하도록 조정됩니다. 5×5×0.5 mm에서 20×20×1 mm까지의 크기와 3.607 Å의 격자 상수,이 구리 기판은 높은 정확성과 구조적 안정성을 보장합니다.단일 측면 닦은 (SSP) 및 이중 측면 닦은 (DSP) 옵션은 다양 한 제조 요구 사항을 충족 할 수 있습니다.구리의 우수한 전도성 은 이 와이퍼 를 전자 연결 에 사용 하는 데 매우 효과적 으로 만든다, 열 분산 시스템 및 마이크로 전자 부품. 다재다능성을 위해 설계, 그들은 고전력 장치에서 복잡한 회로에까다로운 환경에서 신뢰성과 뛰어난 성능을 제공합니다..

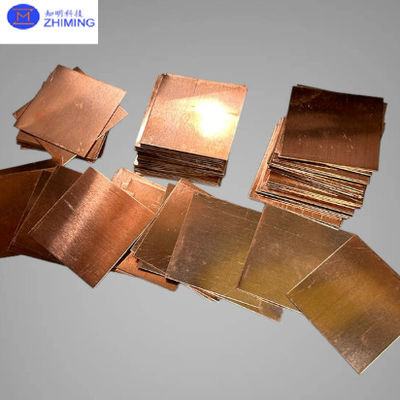

구리 기판의 쇼케이스
구리 기판의 성질
구리 기판은 뛰어난 전기 및 열 특성으로 유명하며 고성능 응용 프로그램에서 필수적입니다.이 기판 들 은 놀라운 전기 전도성 을 나타낸다전자 시스템에서 빠르고 효율적인 에너지 전송을 보장합니다. 99.99% 순수 수준으로 구리 기판은 최소한의 불순물을 가지고 있습니다.첨단 기기의 성능과 신뢰성을 유지하는데 필수적입니다.높은 순수성 또한 결함의 가능성을 줄이고 전자 부품의 구조적 무결성을 향상시킵니다.마이크로 일렉트로닉스 및 반도체와 같은 정밀 구동 산업에 적합하도록.
구리의 단일 결정 구조는 <100>, <110> 및 <111>의 방향에서 제공되며 높은 결정학적 균일성과 강도를 제공합니다.이러한 방향은 특정 응용 요구 사항에 따라 신중하게 선택됩니다., 구리 기판이 최적의 성능을 제공하는 것을 보장합니다. 3.607 Å의 격자 매개 변수는 원자의 정확한 정렬에 기여합니다.차세대 전자 기기 개발에 안정적인 기반을 조성이 원자 정밀도는 저항을 줄이고 구리 기반 시스템의 전반적인 성능을 향상시키는 데 중요합니다.
또한, 구리 기판은 단면으로 닦은 (SSP) 와 쌍면으로 닦은 (DSP) 를 포함한 다양한 닦은 완성도로 제공됩니다.닦은 표면은 기판과 얇은 필름 물질 사이의 인터페이스를 향상시킵니다., 분산 손실을 줄이고 제조 공정의 효율성을 향상시킵니다.구리 기판은 마이크로 전자 장치에서 광범위하게 사용됩니다, 열 분사 시스템 및 에너지 저장 기술, 효율적인 열 관리와 신뢰성이 가장 중요합니다.이 특성 들 은 구리 기판 을 많은 첨단 기술 응용 분야 에서 핵심 재료 로 삼고 있다.
| 구리 단일 결정 기판의 주요 매개 변수 | |
| 소재 | 큐 |
| CAS# | 7440-50-8 |
| 순수성 | 990.999% (5N) |
| 결정 구조 | Fm-3m |
| 단위 셀 상수 | a = 3.614 A |
| 녹기점 (oC) | 1,084.62 |
| 밀도 (g/cm)3) | 8.96 |
| 단단함 | 3 모스, 343-369 비커스 |
| 열 확장 (x 10-6K-1) | 16.5 |
| 열전도 (Wm)-1K-1) | 401 |
| 크기 | 5mm x 5mm x 1mm 두께, 10mm x 10mm x 0.5mm 두께 |
| 다른 크기는 요청에 따라 제공됩니다. | |
| 표면 닦기 | 단면으로 닦은 것이 표준이고, 요청에 따라 닦은 두면 |
| 크리스탈 방향 | (100), (110), (111), +/- 0.5도 |
| 표면 거칠성, Ra: | ~10nm |
| 패키지 | 100급에 봉인된 깨끗한 가방, 1000급의 깨끗한 방으로 포장된 |
구리 기판의 응용
구리 기판은 구리의 우수한 전기 전도성, 열 전도성 및 기계적 강성으로 인해 다양한 산업에서 여러 가지 중요한 응용 프로그램을 가지고 있습니다.다음은 주요 응용 프로그램 중 일부입니다.:
1.전자 및 반도체
- 인쇄 회로 보드 (PCB):구리는 우수한 전도성으로 인해 PCB에서 전기적 상호 연결에 널리 사용됩니다. 구리 기판은 전자 구성 요소 간의 전기 신호의 효율적인 전송을 허용합니다.
- 고전력 장치:구리 기판은 열 관리가 중요한 전력 전자 및 통합 회로에서 필수적입니다. 이러한 기판은 열을 효과적으로 분산시키는 데 도움이됩니다.
- LED 조명:구리 기판은 종종 높은 전력 LED 패키지에 사용되는데 이는 생성되는 높은 열을 관리할 수 있기 때문에 장수성과 성능을 보장합니다.
2.열 관리
- 열방울 및 냉각 모듈:구리 기판은 CPU 및 GPU와 같은 전자 장치의 냉각을 위해 히트 싱크에 사용됩니다. 구리의 높은 열 전도성은 효과적인 열 분비를 가능하게합니다.성능과 신뢰성을 향상.
- 전원 모듈:전력 반도체 (예를 들어, MOSFET 및 IGBT) 에서 구리 기판은 고성능 전력 시스템에서 생성되는 열을 분산시키는 기본 재료로 사용됩니다.
3.재생 에너지
- 태양 전지 전지:구리 기판은 태양 전지, 특히 얇은 필름 태양 기술에서 사용됩니다.구리 기판은 태양 전지 모듈에서 효율적인 열 분비를 허용하면서 전기 전도 기능을 제공합니다..
- 연료전지:구리 기판은 고온을 처리하고 최적의 에너지 효율을 보장 할 수있는 능력으로 고체 산화물 연료 전지 (SOFC) 에서 사용할 수 있습니다.
4.전기통신
- RF/마이크로 웨이브 장치:구리 기판은 전기 성능과 열 관리가 중요한 고주파 RF 및 마이크로 웨브 구성 요소의 포장에 사용됩니다.
- 5G 및 무선 네트워크:5G 기술의 등장으로, 광선 및 통신 장치에 구리 기판이 사용되고 있습니다. 신호의 무결성과 효율적인 열 분산으로 인해요.
5.자동차 및 항공우주
- 전기차 (EV):구리 기판은 전기 차량의 배터리 관리 시스템에서 중요한 역할을 합니다.그들은 전력 모듈의 효율성을 유지하고 고속 작업 중에 생성되는 열을 분산시키는 데 도움이됩니다..
- 항공우주전자:항공우주 응용 분야에서는 구리 기판이 내구성 및 극한 조건에서 높은 열 성능으로 인해 항공 전자 및 센서에서 사용됩니다.
6.의료기기
- 의료 영상 장비:구리 기판은 전자 전도성 및 열 방출이 필수적인 MRI 및 CT 스캐너와 같은 의료 장치에서 사용됩니다.
- 착용 가능한 의료기기:구리 기판은 휴대용 및 착용 가능한 의료 장치의 전자 회로를 소형화시키는 데 도움이되며 효율성을 유지합니다.
7.고온 용도
- 전력 트랜지스터 및 다이오드:구리 기판은 고온 환경에서, 특히 전력 네트워크 및 산업 제어 시스템에서 트랜지스터와 다이오드와 같은 전력 전자 장치에 사용됩니다.
구리의 열 및 전기 전도성 조합은 열 관리 및 효율적인 에너지 전송을 요구하는 응용 프로그램에 이상적입니다.이 특성 들 은 현대 기술 에서 널리 사용 되는 데 이바지 한다.
