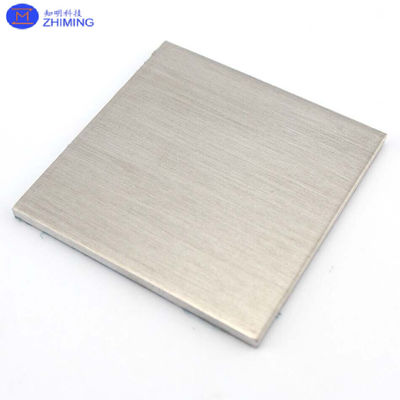

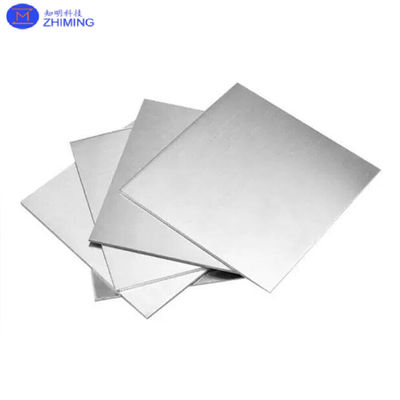

Ni 기판 단일 결정 큐브 구조 <100> <110> <111> a=3.25A 순도 99.99% 밀도 8.91

Ni 기판 단일 결정 큐브 구조 <100> <110> <111> a=3.25A 순도 99.99% 밀도 8.91

Ni Substrate의 추상적인

니켈 (Ni) 기판, 특히 니켈 웨이퍼의 형태로, 다재다능한 특성으로 인해 재료 과학 및 전자 연구에서 광범위하게 사용됩니다.5x5x0의 차원에서 사용할 수 있습니다.5mm, 10x10x1mm, 그리고 20x20x0.5mm, 이 기판은 <100>, <110>, <111>와 같은 주요 결정학적 평면을 따라 지향된다.이 방향은 얇은 필름 퇴적에 영향을 미치는 데 중요합니다.각종 재료와 정밀하게 격자 조화를 가능하게 하기 때문에,자기 물질, 및 열 및 전기 전도성으로 인해 초전도체입니다. 높은 기계적 강도 및 부식 저항성 또한 고급 코팅 기술에 적합합니다.센서 개발, 그리고 나노전자. 결정학적 정확성, 차원적 유연성,고품질의 니켈 물질은 이러한 기판이 실험 및 산업용에서 최적의 성능을 보장합니다.다양한 얇은 필름과 코팅을 지원 할 수있는 능력으로 Ni 기판은 다양한 첨단 기술 분야에서 새로운 재료와 장치의 개발에 필수적입니다.

니 기판의 성질

니켈 (Ni) 기판은 다양한 연구 및 산업용 용도로 매우 가치가 높은 다양한 특성을 나타냅니다.우수한 열전도성, 높은 온도 환경에서 효과적인 열 분비를 가능하게하여 전자 및 전력 장치에 사용하기에 이상적입니다.높은 전기 전도성, 전자 회로 및 센서에서 신뢰할 수있는 전도자로 작용 할 수 있습니다.

의결정학적 방향성<100>, <110>, <111>와 같은 Ni 기판은 물질의 표면과 상호 작용 특성을 결정하는 데 결정적인 역할을합니다.이러한 방향은 다른 얇은 필름 재료와 격자 일치 기능을 제공합니다또한, 니켈의부식 저항성가혹한 환경에서도 내구성을 높여 항공우주, 해양 및 화학 가공 분야에서 적용이 좋습니다.기계적 강도또한 Ni 기판이 물리적인 처리와 실험의 엄격한 조건에 굴복하지 않고 견딜 수 있도록 보장하며 얇은 필름 퇴적 및 코팅 기술에 안정적인 기반을 제공합니다.이 열의 조합은, 전기 및 기계적 특성은 나노 기술, 표면 과학 및 전자 분야의 첨단 연구에 필수적인 Ni 기판을 만듭니다.

니 서브스트레이트의 응용

니켈 (Ni) 기체는 다재다능한 물리적, 화학적 및 결정학적 특성으로 인해 다양한 과학 및 산업 분야에서 수많은 응용 프로그램을 찾습니다.아래는 Ni 기판의 주요 응용 프로그램 중 일부입니다:

1.얇은 필름 퇴적 및 에피타크시

니켈 기판은 얇은 필름과 대각층의 퇴적에 광범위하게 사용됩니다. <100>, <110>, <111>와 같은 Ni 기판의 특정 결정학적 방향은다양한 재료와 격자 일치 제공선 필름의 정밀하고 통제 된 성장을 허용합니다. 이것은 반도체 산업에서 높은 품질의결함 없는 필름은 마이크로 칩 생산에 필수적입니다., 센서 및 기타 전자 장치.

2.자기 물질 및 스핀트론

니켈의 내재 된 철자기적 특성은 니 기판을 자기 물질 연구 및 스핀트론에 적용하기에 이상적입니다.전자의 내재 스핀과 자기 모멘트를 이용하는 기술 분야니 기체는 종종 자기 저장 장치, 센서 및 스핀트론 장치의 개발에 사용됩니다. 전자 스핀을 제어하는 것이 장치 성능을 향상시키는 열쇠입니다.

3.촉매 및 연료전지

니켈 기체는 촉매에서 중요한 역할을 하며, 특히 연료전지 및 전기 화학 센서 개발에서 중요한 역할을 합니다.니켈은 수소 진화 반응 (HER) 과 산소 진화 반응 (OER) 에 훌륭한 촉매입니다., 수분분열 및 연료전지 기술에서 중요합니다. Ni 기판은 이러한 응용 분야에서 촉매 코팅에 대한 지원 재료로 종종 사용됩니다.효율적인 에너지 변환 과정에 기여.

4.나노 기술 및 표면 과학

니켈 기판은 나노 기술 및 표면 과학 연구에서 널리 사용됩니다. 안정적인 결정 구조와 높은 표면 품질로 나노 입자, 나노 와이어 성장에 적합합니다.,나노 구조 및 기타 나노 구조 나노 기판은 광범위한 응용 분야에서 사용되는 나노 규모 장치 및 재료의 제조를위한 신뢰할 수있는 기반을 제공합니다.첨단 센서에서 나노 광학 장치로.

5.초전도성 연구

니켈 기판은 초전도 얇은 필름을 개발하는 기초로 사용됩니다. 초전도체는 매우 낮은 온도에서 전기 저항이 없습니다.양자 컴퓨팅과 같은 분야에서 매우 중요합니다.니켈의 높은 전기 및 열 전도성은 이 최첨단 기술의 연구 및 개발에 적합한 기판으로 만듭니다.

6.첨단 코팅 및 부식 저항성

니켈 기판은 종종 고급 보호 코팅의 개발에 사용됩니다. 특히 항공우주, 해상,가혹한 환경에 노출되는 재료가니켈의 경화 및 산화 저항은 이러한 코팅의 내구성을 향상시켜 오래 지속되는 응용에 인기있는 선택이됩니다.Ni 기판은 또한 마모 저항 및 열 차단 코팅의 생산에 사용됩니다., 극한 조건에서 향상된 성능을 제공합니다.

7.전기 화학 장치 및 센서

니켈 기판은 일반적으로 배터리 및 센서와 같은 전기 화학 장치에서 사용됩니다. 높은 전기 전도성 및 화학 안정성으로 인해그들은 전기 화학 센서 제조를 위한 견고한 플랫폼을 제공합니다., 다양한 가스, 화학물질, 그리고 생물 분자를 감지하는 데 사용됩니다. 배터리 기술에서,니켈 기판은 더 높은 효율과 더 긴 수명 주기를 가진 에너지 저장 장치의 개발을 지원합니다..

8.광전자

니켈 기판은 또한 LED, 레이저 다이오드 및 태양 전지 전지 등 광 전자 응용 프로그램에도 사용됩니다.기계적 견고함, Ni 기판은 안정적이고 효율적인 열 분비를 필요로하는 광 전자 장치를 지원하는 데 좋은 선택이 되므로 시간이 지남에 따라 장치 성능을 유지하는 데 중요합니다.

요약하자면, Ni 기체는 얇은 필름 퇴적, 자기 물질 연구, 촉매, 나노 기술, 초전도성 및 고급 코팅 개발과 같은 분야에서 중추적인 역할을합니다.결정학적 정확성, 전기 및 열 전도성, 부식 저항성 및 기계적 강도는 다양한 최첨단 기술에 필수적인 재료로 만듭니다.

질문 및 답변

니켈 니 는 무엇 에 사용 됩니까?

니켈 은 부식 에 저항 하고 사용 된다다른 금속을 보호하기 위해 판을 칠하기 위해그러나 주로 스테인레스 스틸과 같은 합금 제조에 사용됩니다.
