상세 정보 |
|||
폴란드어: | 더블/싱글 사이드 폴란드어 | 배향: | <111> |
---|---|---|---|
두께: | 675μm ~ 775μm | RMS: | <1nm |
TTV: | <20um | 열전도성: | 약 150W/m·K |
산소 농도: | <10ppm | ||
강조하다: | 8인치 시 웨이퍼,이중 양면으로 닦은 Si 웨이퍼,단면으로 닦은 Si 웨이퍼 |
제품 설명

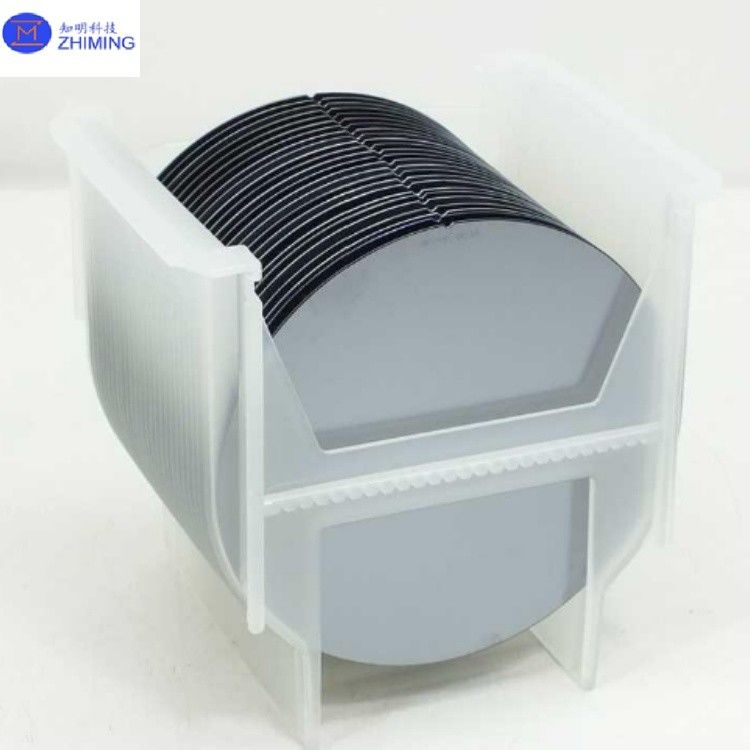

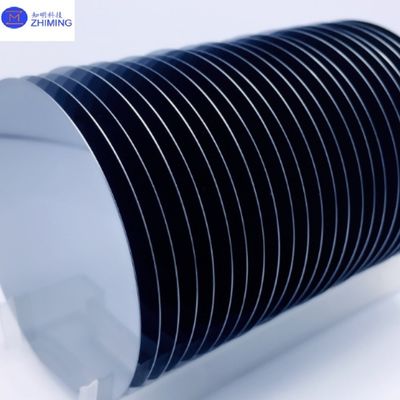

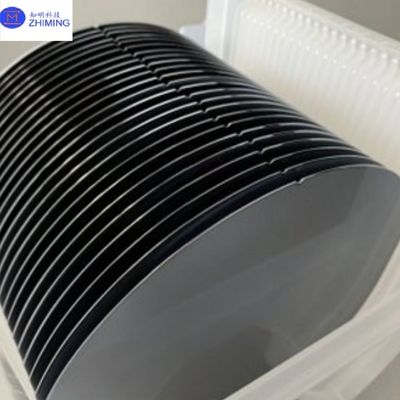

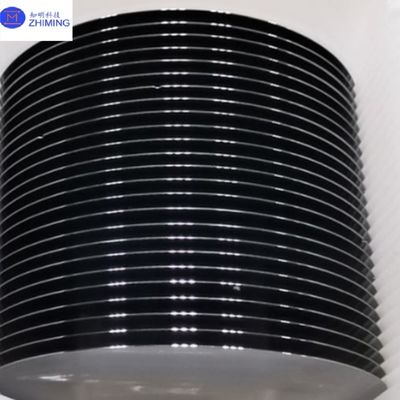

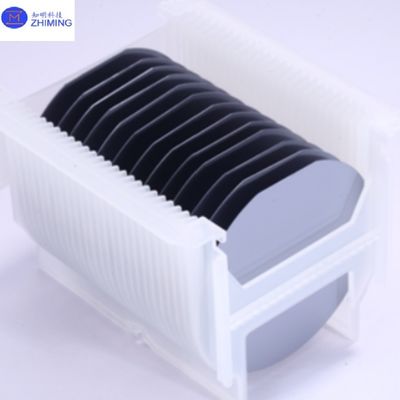

8인치 시 웨이퍼 시 서브스트레이트 111 P 타입 N 타입 마이크로 전자 기계 시스템 (MEMS) 또는 전력 반도체 장치 또는 광학적 부품 및 센서
제품 설명: (111) 크리스탈 지향을 가진 8인치 실리콘 웨이퍼는 반도체 제조에 널리 사용되는 고품질의 단일 크리스탈 물질입니다.(111) 결정 방향은 다양한 고성능 애플리케이션에 유익한 특정 전기 및 기계적 특성을 제공합니다..
주요 특징:
- 직경:8인치 (200mm)
- 크리스탈 오리엔테이션(111), 특정 반도체 공정 및 장치 특성에 이상적으로 독특한 표면 특성을 제공합니다.
- 고 순수성:높은 순수 수준으로 제조하여 균일성과 낮은 결함 비율을 보장합니다. 반도체 및 마이크로 전자 응용 프로그램에 중요합니다.
- 표면 품질:일반적으로 장치 제조에 대한 엄격한 표면 요구 사항을 충족시키기 위해 닦거나 청소합니다.
응용 프로그램:
- 전력 반도체 장치:(111) 방향은 높은 분해 전압과 유리한 열 특성으로 인해 특정 전력 장치에서 선호됩니다.
- MEMS (마이크로 전자 기계 시스템):잘 정의된 결정 구조 덕분에 센서, 액추에이터 및 기타 마이크로 스케일 장치에 자주 사용됩니다.
- 광전자 장치:높은 결정 품질이 중요한 광발광 장치 및 광 탐지 장치의 응용에 적합합니다.
- 태양전지:(111) 지향적 실리콘은 또한 고효율의 태양광 전지에서도 사용되며, 향상된 빛 흡수와 운반자 이동성으로 이익을 얻습니다.
시 웨이퍼의 응용 그림:
사용자 정의:
- 두께와 저항성:이들은 특정 애플리케이션 요구 사항을 충족시키기 위해 고객의 사양에 따라 맞춤화 될 수 있습니다.
- 도핑 유형:P형 또는 N형 도핑은 웨이퍼의 전기적 특성을 조정할 수 있습니다.
이 실리콘 웨이퍼 유형은 광범위한 반도체 응용 분야에 매우 중요합니다. 기계적 강도, 전기 성능 및 가공 용이성의 균형을 제공합니다.
