상세 정보 |
|||
| 소재: | 단결정 실리콘 웨이퍼 | 성장법: | MCZ |
|---|---|---|---|
| 배향: | <100> | 날실: | 30㎛ |
| 절하다:: | 30㎛ | 유형/도펀트: N/인: | N/인 |
| GBIR/ TTV: | 5 um | 골짜기: | 그래요 |
| 강조하다: | 200mm 프라임 등급 실리콘 웨이퍼,CZ 프라임 등급 실리콘 웨이퍼,8인치 프리미어 등급 실리콘 웨이퍼 |
||
제품 설명
8인치 시 웨이퍼 CZ 200mm 프라임 등급 실리콘 웨이퍼 <100>, SSP,DSP P 타입,B 도판트,반도체 물질용

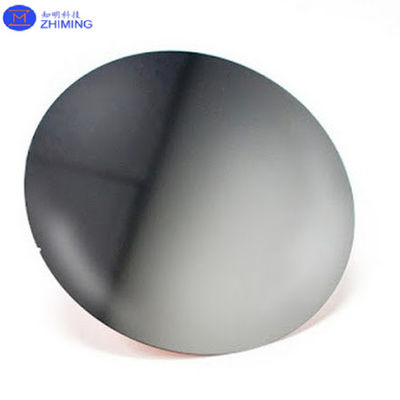

제품 소개: 8인치 (200mm) 프리미어 등급 실리콘 웨이퍼
실리콘 웨이퍼는 반도체 산업의 초석으로서 현대 혁신을 주도하는 최첨단 기술의 창조를 촉진합니다.8인치 (200mm) 프리미어 등급 실리콘 웨이퍼반도체 제조 및 관련 애플리케이션을 위해 특별히 설계된고품질의 표면, 이 웨이퍼는 마이크로칩 생산, MEMS 제조 및 태양광 시스템과 같은 산업의 까다로운 요구를 충족시킵니다.
가공은Czochralski (CZ) 공정이 웨이퍼는<100> 결정 지향성,P형 도핑, 단면 닦은 (SSP) 또는 이면 닦은 (DSP) 표면에 대한 옵션.그리고 최소한의 입자 오염은 주요 반도체 공장에 대한 신뢰할 수있는 선택입니다연구개발 기관 및 교육 시설
1.주요 사양
| 사양 | 가치 |
|---|---|
| 직경 | 200mm ± 0.2mm |
| 성장 방법 | Czochralski (CZ) |
| BOW | ≤ 30μm |
| WARP | ≤ 30μm |
| 전체 두께 변동 (TTV) | ≤5μm |
| 입자 | ≤50 (≥0.16μm) |
| 산소 농도 | ≤18ppma |
| 탄소 농도 | ≤ 1ppm |
| 표면 거칠성 (Ra) | ≤5 Å |
이 사양은 고도의 제조 과정에 필수적인 웨이퍼의 뛰어난 차원 정확성, 구조적 무결성 및 화학 순수성을 보여줍니다.
2.주요 특징
2.1 최고 품질
우리의 실리콘 웨이퍼는신종, 순수한 단결성 실리콘, 비교할 수 없는 순수성과 신뢰성을 보장합니다. 이것은 반도체 제조의 모든 단계에서 최적의 성능을 보장합니다.
2.2 에피 준비 표면
각 웨이퍼는 높은 수준의 에피 준비 표면을 얻기 위해 닦아지며, 이는 에피타시얼 퇴적 및 다른 중요한 프로세스에 적합합니다.초 부드러운 표면은 결함을 최소화하고 하류 공정의 생산량을 향상시킵니다..
2.3 업계 표준을 초과합니다
우리의 8인치 실리콘 웨이퍼는SEMI M1-0302 표준이는 전 세계 반도체 제조 장비와 기술과 호환성을 보장합니다.
2.4 종합적인 품질 관리
모든 웨이퍼는 TTV, BOW, WARP, 입자 밀도, 저항성 균일성 등의 매개 변수들을 철저하게 검사하고 테스트합니다.이 엄격한 품질 보장 과정은 모든 응용 프로그램에 대한 결함 없는 신뢰할 수 있는 웨이퍼를 보장.
2.5 안전 포장

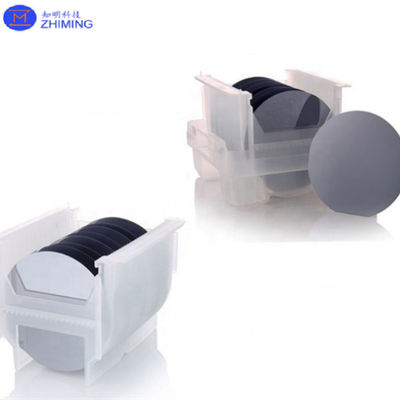

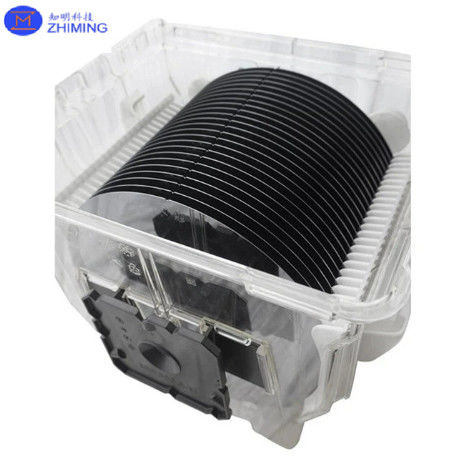

오염 및 물리적 손상을 방지하기 위해 웨이퍼는극정 깨끗한 PP 카세트, 봉인항 정지성 쌍용 봉지아래100급 청정실 조건이렇게 하면 웨이퍼가 순수한 상태로 도착하여 즉시 사용할 수 있습니다.
2.6 비용 효율적인 해결책
우리의 웨이퍼는 경쟁력 있는 가격으로 대량 주문에 대량 할인 할 수 있습니다. 이것은 산업 규모의 생산과 연구 프로젝트에 모두 훌륭한 선택입니다.
2.7 적합성 인증서 (COC)
각 운송에는 적합성 인증서가 포함되어 있습니다. 웨이퍼의 사양과 산업 표준에 대한 준수.이 문서는 제품의 품질과 진품에 대한 고객들의 안정을 제공합니다..
3.신청서
8인치 프라임 등급 실리콘 웨이퍼의 다재다능성과 높은 성능으로 다양한 응용 분야에 적합합니다.
3반도체 제조업
-
마이크로칩 생산 및 IC 제조:
웨이퍼의 <111> 결정 지향과 높은 순도는 통합 회로, 프로세서 및 메모리 칩 제조에 이상적입니다. 컴퓨팅 및 통신의 발전을 지원합니다. -
전력 반도체 장치:
안정적인 전기적 특성과 최소한의 결함으로 고립된 게이트 양극 트랜지스터 (IGBT) 및 금속 산화물 반도체 현장 효과 트랜지스터 (MOSFET) 를 만드는 데 신뢰할 수있는 선택이됩니다.
3.2 MEMS 및 센서
이 웨이퍼의 탁월한 평면성과 정확한 크기는 가속도계, 회전경, 압력 센서 등 MEMS 장치를 제조하는 데 매우 중요합니다.
3.3 광학 및 광전자
- LED 조명 및 레이저 다이오드:
웨이퍼의 최소 표면 거칠성 및 낮은 불순물 수준은 효율적인 빛 방출 및 신뢰할 수있는 장치 성능에 중요합니다. - 광 장비 부품:
그들은 광학 시스템에서 고 정밀 렌즈와 거울을 제조하는 기판으로 사용됩니다.
3.4 태양광 광전기 응용
이 웨이퍼들은 뛰어난 결정질과 일관된 전기적 특성을 가지고 있어 고효율의 태양광 전지를 생산하는데 사용됩니다.
3.5 연구 개발
사용자 정의 가능한 사양과 소량으로 사용 가능성은 대학, 파일럿 라인 및 혁신 연구소에서 R&D 프로젝트에 선호되는 선택이됩니다.
4.8인치 프라임 등급 실리콘 웨이퍼 의 장점
4.1 예외적인 순수성과 평면성
웨이퍼는 매우 낮은 수준의 산소 (≤18ppma) 및 탄소 (≤1ppma) 오염을 나타내며 장치의 성능과 신뢰성을 향상시킵니다.그리고 WARP는 비판적인 사진 리토그래피와 얇은 필름 퇴적 과정을 지원하기 위해 엄격한 허용 범위 내에서 유지됩니다..
4.2 표면 품질 향상
표면 거칠성 (Ra ≤ 5 Å) 은 원활한 대각 자란을 가능하게하여 높은 양의 제조에서 생산량을 향상시키고 생산 비용을 절감 할 수 있도록 최적화됩니다.
4.3 글로벌 신뢰와 호환성
이 웨이퍼는반도체 공장, 연구개발센터, 학술기관전세계적으로, 표준 처리 장비와 국제 품질 기준에 호환성 덕분에.
4.4 다재다능한 사용자 정의
저항성 조정에서 산화질층 퇴적까지 이러한 웨이퍼는 고객의 특정 요구 사항을 충족하도록 조정하여 광범위한 응용 분야에 적합성을 보장 할 수 있습니다.
5.제조 과정
의Czochralski (CZ) 공정이 첨단 기술은 최소한의 결함 없이 균일한 결정 격자 구조를 만들어 냅니다.웨이퍼가 잘라집니다., 닦아지고 엄격한 품질 관리 프로토콜에 적용됩니다. 최종 제품은 다양한 응용 프로그램에서 예외적인 성능을 제공하는 정밀 엔지니어링의 전형입니다.
6.환경 의 약속
우리의 제조 프로세스는 환경에 미치는 영향을 최소화하도록 설계되었습니다.RoHS이 약속은 우리의 제품이 성능과 지속가능성 목표를 모두 충족하도록 보장합니다.
7.결론
의8인치 (200mm) 프리미어 등급 실리콘 웨이퍼물질과학과 반도체 제조업의 우수 사례입니다. 고품질의 단 결정적 실리콘 기판, 정확한 차원,그리고 탁월한 표면 특성이 첨단 기술 개발에 중요한 요소가 됩니다..
이 웨이퍼는 다재다능성과 신뢰성, 그리고 산업 표준을 준수함으로써 반도체 생산에서 R&D 프로토타입 제작에 이르기까지 다양한 응용 분야에 신뢰할 수 있는 선택입니다.다음 세대의 칩을 제조하는 경우, MEMS 장치를 만드는 것, 또는 광학에서 새로운 지평을 탐구하는 것, 이러한 웨이퍼는 성공의 기초를 제공합니다.
우리의 8인치 실리콘 웨이퍼를 선택함으로써 기술 우월성, 글로벌 신뢰,경쟁력 있는 가격과 반도체 산업에서 정말 이색적인 조합.
