상세 정보 |
|||
| Material: | Indium Arsenide (InAs) | Bandgap: | 0.354 eV (direct bandgap at 300 K) |
|---|---|---|---|
| Electron Mobility: | > 40,000 cm²/V·s (300 K), enabling high-speed electronic devices | Effective Mass: | Electron effective mass: ~0.023 m₀ (free electron mass) |
| Lattice Constant: | 6.058 Å, well-matched with materials like GaSb and InGaAs | Thermal Conductivity: | ~0.27 W/cm·K at 300 K |
| Intrinsic Carrier Concentration: | ~1.5 × 10¹⁶ cm⁻³ at 300 K | Refractive Index: | ~3.51 (at 10 µm wavelength) |
| 강조하다: | 5인치 INAs 서브스트레이트,6인치 INAs 서브스트레이트,4인치 INAs 서브스트레이트 |
||
제품 설명

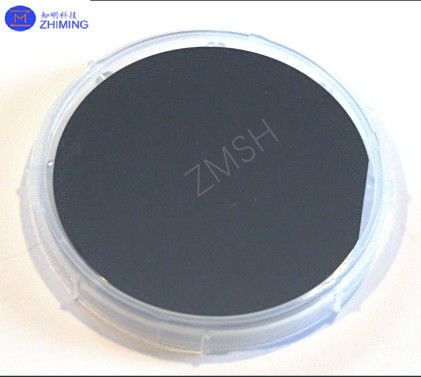

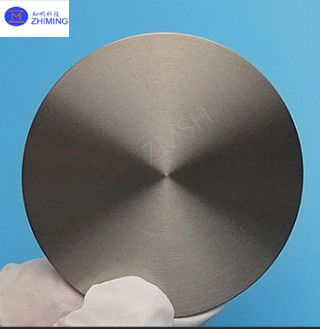

InAs 서브스트레이트 2인치 3인치 4인치 5인치 6인치 Un/S/Zn 타입 N/P DSP/SSP
인디움 아르세니드 (InAs) 기질의 추출물
인디엄 아르세나이드 (InAs) 기체는 전기 및 광학적 특성의 독특한 조합으로 인해 첨단 반도체 기술의 개발에 필수적입니다.III-V 화합물 반도체로서InAs는 특히 방온에서 0.36 eV의 좁은 대역 간격으로 평가되며 적외선 스펙트럼에서 효과적으로 작동 할 수 있습니다.이것은 InAs를 적외선 광탐지기에 이상적인 재료로 만듭니다.또한 높은 전자의 이동성은 빠른 전하 전송을 가능하게합니다.통신 시스템 및 고주파 애플리케이션에서 사용되는 트랜지스터 및 통합 회로와 같은 고속 전자 장치에 필수적입니다..
또한, InAs는 양자 기술의 신흥 분야에서 핵심적인 역할을 합니다.양자 장치의 개발에 중추적인, 양자 컴퓨팅 및 양자 통신 시스템에 대한 큐빗을 포함하여. InAs를 InP 및 GaAs와 같은 다른 재료와 통합 할 수있는 능력은 다양성을 더욱 향상시킵니다.레이저 다이오드 및 광발광 다이오드와 같은 광전자 장치에 대한 고급 헤테로 구조를 만드는 데로 이어집니다..
InAs 기판의 특성
1좁은 틈이
InAs는 실내 온도에서 0.354 eV의 직접 대역 간격을 가지고 있으며, 이는 긴 파장 적외선 (LWIR) 검출에 탁월한 재료로 자리잡고 있습니다.그 좁은 대역 간격은 저에너지 광자를 감지하는 데 높은 감수성을 가능하게 합니다, 열영상 및 분광의 응용에 매우 중요합니다.
2높은 전자 이동성
InAs의 가장 뛰어난 특성 중 하나는 방온에서 40,000cm2/V•s를 초과하는 전자 이동성입니다.이러한 높은 이동성은 고속 및 저전력 전자 장치의 개발을 촉진합니다., 높은 전자 이동성 트랜지스터 (HEMT) 및 테라헤르츠 오시레이터와 같은.
3낮은 유효 질량
InAs의 낮은 효과적 전자의 질량은 높은 운반자 이동성과 분산을 줄여 고주파 응용 프로그램 및 양자 운송 연구에 이상적입니다.
4- 아주 잘 어울리는
InAs 기판은 Gallium Antimonide (GaSb) 및 Indium Gallium Arsenide (InGaAs) 와 같은 다른 III-V 물질과 좋은 격자 호환을 나타냅니다.이 호환성은 헤테로 구조와 다중 접합 장치의 제조를 가능하게합니다.이는 첨단 광전자 애플리케이션에 매우 중요합니다.
5강한 적외선 반응
인아스 (InAs) 의 강한 흡수와 적외선 스펙트럼의 방출은 3-5μm 및 8-12μm 스펙트럼 영역에서 작동하는 레이저와 탐지기와 같은 광학 장치에 최적의 재료로 만듭니다.
| 재산 | 설명 |
| 밴드gap | 0.354 eV (300 K에서 직선 간격) |
| 전자 이동성 | > 40,000 cm2/V·s (300 K), 고속 전자 장치가 가능 |
| 효과적 질량 | 전자 효과 질량: ~0.023m0 (자유 전자 질량) |
| 라티스 상수 | 6.058 Å, GaSb와 InGaAs 같은 물질과 잘 일치합니다. |
| 열전도성 | ~0.27W/cm·K 300K |
| 내성 운반자 농도 | ~1.5 × 1016cm−3 300K에서 |
| 굴절 지수 | ~3.51 (파수장 10μm에서) |
| 적외선 반응 | 3·5μm 및 8·12μm 범위의 파장에 민감하다 |
| 결정 구조 | 진크 혼합물 (면 중심의 큐브) |
| 기계적 특성 | 부서지기 쉽고 가공 중에 조심스럽게 다루어야 합니다. |
| 열 팽창 계수 | ~4.6 × 10−6 /K 300K |
| 녹는점 | ~942 °C |
인아 기판 제조
1크리스탈 성장
InAs 기판은 주로 Czochralski (CZ) 방법과 수직 기울기 동결 (VGF) 방법과 같은 기술을 사용하여 생산됩니다.이 방법들은 최소한의 결함으로 고품질의 단일 결정들을 보장합니다..
-
초크랄스키 방법: 이 과정 에서, 씨앗 결정 은 인디움 과 아르센 이 녹은 혼합물 에 담겨 있다. 씨앗 은 천천히 당겨지고 회전 되어, 결정 이 층별로 성장 할 수 있게 된다.
-
수직 기울기 동결: 이 기술 은 녹은 물질 을 제어 된 열 경사 로 굳게 하는 것 을 포함 하며, 그 결과 는 더 적은 변동 을 가진 균일 한 결정 구조 를 얻는다.

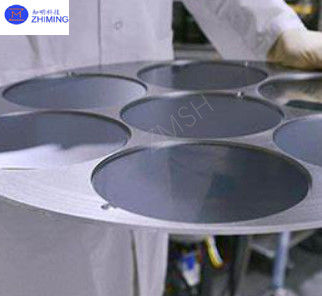

2웨이퍼 가공
결정 이 성장 한 후, 정밀 절단 도구 를 사용 하여 원하는 두께 의 웨이퍼 로 잘라집니다. 그 후, 웨이퍼 는 거울 같은 표면 완성 을 얻기 위해 닦아집니다.기기 제조에 필수적화학-기계 닦기 (CMP) 는 종종 표면 불완전성을 제거하고 평평성을 향상시키기 위해 사용됩니다.
3품질 관리
엑스선 분사 (XRD), 원자 힘 현미경 (AFM), 홀 효과 측정 등 첨단 특성화 기술이 사용되어 구조, 전기,기판의 광적 품질.
InAs 기판의 응용
1적외선 감지기
InAs 기판은 적외선 광 탐지기에 광범위하게 사용됩니다. 특히 열 영상 및 환경 모니터링에 사용됩니다.장파 적외선 을 감지 할 수 있는 능력 은 방어용 용품 에 필수적 인 것 이다, 천문학, 산업 검사.
2양자 장치
InAs는 낮은 효과 질량과 높은 전자 이동성으로 인해 양자 장치에 선호되는 재료입니다. 양자 컴퓨팅, 암호학,그리고 첨단 광학 회로.
3초고속 전자제품
InAs의 높은 전자 이동성은 HEMT 및 이원결합 양극 트랜지스터 (HBT) 를 포함한 고속 트랜지스터의 개발을 가능하게 한다.이 장치들은 무선 통신의 응용에 매우 중요합니다., 레이더 시스템, 고주파 증폭기
4광전자
InAs 기판은 적외선 레이저 및 광발광 다이오드 (LED) 의 제조에 사용됩니다.이 장치는 광 통신, 원격 감지 및 의료 진단에 응용 프로그램을 찾습니다.
5테라헤르츠 기술
InAs?? 의 특성은 테라헤르츠 방사선 원 및 탐지기에 적합하게 만듭니다. 테라헤르츠 기술은 보안 검사, 비 파괴적 테스트 및 생의학적 영상 촬영에 점점 더 많이 사용됩니다.
질문과 답
질문: InAs Substrates의 장점은 무엇입니까?
A:1높은 감수성: InAs 기반의 장치는 적외선에 대한 뛰어난 감수성을 나타내며 저조한 조명 조건에 이상적입니다.
2다재다능성: InAs 기판은 다양한 III-V 재료와 통합 될 수 있으며 다재다능하고 고성능 장치의 설계가 가능합니다.
3확장성: 결정 성장 기술에서의 발전은 현대 반도체 제조의 요구를 충족시키는 큰 지름의 InAs 웨이퍼를 생산 할 수있게했습니다.
인디움 아르세니드 (InAs) 기질과 유사한 제품
1갈륨 아르세네이드 (GaAs) 기판
- 주요 특성: 직접 대역 간격 (1.42 eV), 높은 전자 이동성 (~ 8,500 cm2/V·s), 우수한 열 전도성 (~ 0.55 W/cm·K).
- 신청서: LED 및 레이저 다이오드와 같은 고주파 전자제품, 태양전지 및 광 전자제품에 널리 사용됩니다.
- 장점: 잘 정립된 제조 공정으로 많은 응용 분야에 비용 효율적입니다.
2인디움 포스피드 (InP) 기판
- 주요 특성: 직접 대역 간격 (1.34 eV), 높은 전자 이동성 (~ 5,400 cm2/V·s), InGaAs와 훌륭한 격자 일치.
- 신청서: 초고속 광학 장치, 광학 통신 시스템, 양자 캐스케이드 레이저에 필수적입니다.
- 장점: 높은 열전도성 및 고전력 애플리케이션에 적합함
