상세 정보 |
|||
| 상단 실리콘 층 두께: | 0.1-20µm | 묻힌 산화물 층 두께: | 0.1-3µm |
|---|---|---|---|
| 기판 형태: | 실리콘 (SI), 고해상도 실리콘 (HR-SI) 또는 기타 | 장치 계층 저항: | 1-10,000Ω · cm |
| 산화물 층 저항: | 1 × 10 ~ 10 Ω · cm | 열전도성: | 1.5-3.0w/m · k |
| 강조하다: | 8인치 SOI 웨이퍼,12인치 SOI 웨이퍼,6인치 SOI 웨이퍼 |
||
제품 설명

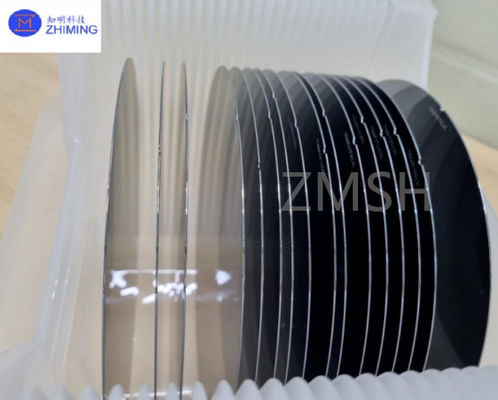

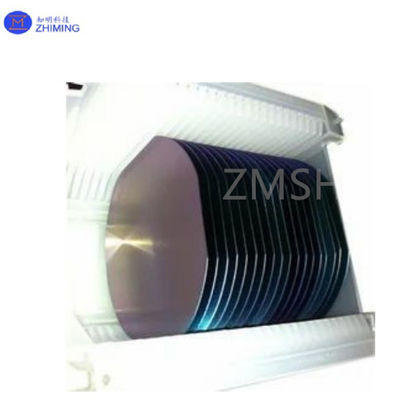

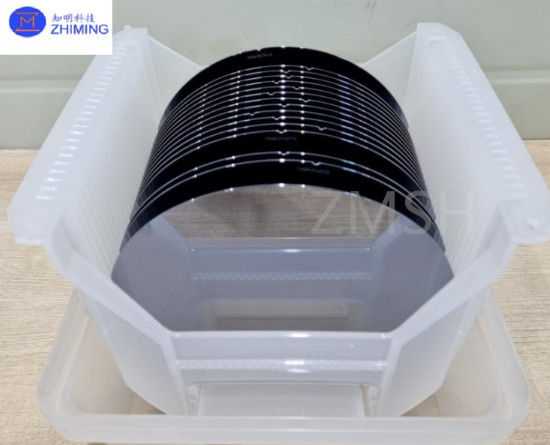

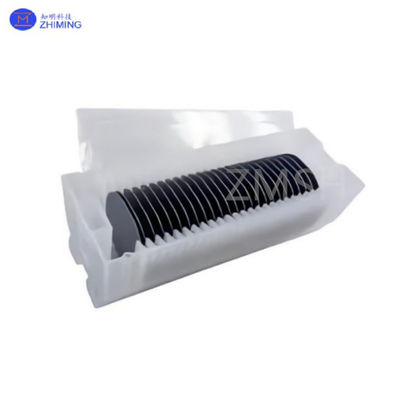

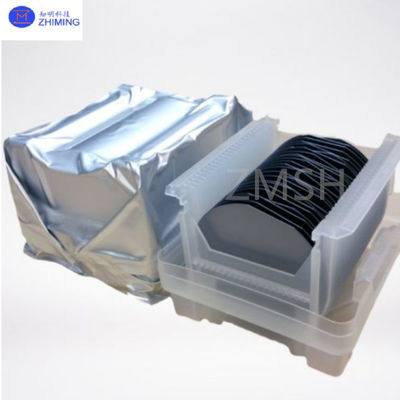

SOI 웨이퍼 P 타입 N 타입 6인치 8인치 12인치 표면 뽀록 SSP/DSP
SOI 웨이퍼의 요약
실리콘 온 단열기 (Silicon on Insulator, SOI) 는 선진 반도체 기술로, 일반적으로 실리콘 이산화 (SiO2) 의 얇은 단열층이실리콘 기판과 활성 실리콘 층 사이에 삽입됩니다.이 구조는 기생물 용량을 크게 줄이고 전환 속도를 향상시키고 전력 소비를 줄이고 전통적인 대량 실리콘 기술에 비해 방사능 저항을 향상시킵니다.
SOI는 실리콘 온 단열기 또는 실리콘 온 서브스트라트를 의미합니다. 실리콘 상층과 하위 서브스트라트 사이에 묻힌 산화소의 층을 도입합니다.
국토지표 사양
| 열전도성 | 상대적으로 높은 열전도성 |
| 액티브 레이어 두께 | 일반적으로 몇 개에서 수십 개의 나노미터 (nm) 까지 |
| 웨이퍼 지름 | 6인치, 8인치, 12인치 |
| 프로세스 장점 | 더 높은 장치 성능과 낮은 전력 소비 |
| 성능 장점 | 우수한 전기적 특성, 감소 장치 크기, 전자 부품 사이의 교란을 최소화 |
| 저항성 | 일반적으로 몇 백에서 수천 오hm-cm까지 |
| 전력 소비 특성 | 낮은 전력 소비 |
| 불순물 농도 | 낮은 불순물 농도 |
| 일제화 웨이퍼에 실리콘 서포트 | SOI 실리콘 웨이퍼 4인치 CMOS 3층 구조 |
국가공헌기관의 구조
SOI 웨이퍼는 일반적으로 세 가지 주요 층으로 구성됩니다.
1상단 실리콘 계층 (기기 계층): 반도체 장치 가 제조 되는 얇은 실리콘 층. 두께 는 응용 분야 에 따라 몇 나노미터 에서 수십 미크로미터 까지 다양 하다.
2묻힌 산화물 (BOX) 층: 전기 단열 을 제공 하는 실리콘 이산화 (SiO2) 의 얇은 층. 두께 는 수십 나노미터 에서 몇 미크로미터 까지 다양 하다.
3- 핸들 웨이퍼 (소브스트라트): 기계적 지지층, 보통 대량 실리콘 또는 다른 고성능 물질로 만들어집니다.
상위 실리콘과 묻힌 산화물 층의 두께는 특정 응용 프로그램에 대한 성능을 최적화하기 위해 사용자 정의 할 수 있습니다.
국산물 제조 공정
SOI 웨이퍼는 세 가지 주요 방법을 사용하여 생산됩니다.
1.SIMOX (이식된 산소로 분리)
산소 이온을 실리콘 웨이퍼에 삽입하고 높은 온도에서 산화시켜 묻혀있는 산화질 층을 형성합니다.
고품질의 SOI 웨이퍼를 생산하지만 상대적으로 비싸다.
2.Smart CutTM (프랑스 소이텍에서 개발)
수소 이온 이식과 웨이퍼 결합을 사용하여 SOI 구조를 만듭니다.
상업용 SOI 생산에서 가장 널리 사용되는 방법.
3웨이퍼 결합 및 재작성
두 개의 실리콘 웨이퍼를 접목하고 원하는 두께로 선택적으로 에치하는 것입니다.
두꺼운 SOI 및 전문 응용 프로그램에 사용됩니다.
국가표준의 적용
특유의 성능 이점으로 인해 SOI 기술은 다양한 산업에서 널리 채택됩니다.
1고성능 컴퓨팅 (HPC)
IBM과 AMD 같은 회사들은 고사양의 서버 CPU에서 SOI를 사용하여 처리 속도를 높이고 전력 소비를 줄입니다.
SOI는 슈퍼컴퓨터와 AI 프로세서에서 널리 사용됩니다.
2모바일 및 저전력 장치
FD-SOI 기술은 스마트폰, 웨어러블 기기 및 IoT 기기에서 사용되며 성능과 에너지 효율을 균형있게합니다.
STMicroelectronics와 GlobalFoundries와 같은 칩 제조업체는 저전력 애플리케이션을 위해 FD-SOI 칩을 생산합니다.
3RF 및 무선 통신 (RF SOI)
RF SOI는 5G, Wi-Fi 6E 및 밀리미터파 통신에서 널리 채택됩니다.
RF 스위치, 저소음 증폭기 (LNA) 및 RF 프론트 엔드 모듈 (RF FEM) 에 사용됩니다.
4자동차 전자제품
파워 SOI는 전기차 (EV) 와 고급 운전자 보조 시스템 (ADAS) 에서 광범위하게 사용됩니다.
고온 및 고전압 작동을 가능하게 하며, 가혹한 조건에서도 신뢰성을 보장합니다.
5실리콘 광학 및 광학 응용
SOI 기체는 고속 광 통신을 위해 실리콘 광학 칩에 사용됩니다.
애플리케이션은 데이터 센터, 고속 광학 상호 연결 및 LiDAR (광 탐지 및 범위) 를 포함합니다.
SOI 웨이퍼의 장점
1.기생물 용량 감소 및 작동 속도 증가대용량 실리콘 물질에 비해 SOI 장치는 20~35%의 속도 향상을 달성합니다.
2전력 소모량 감소- 기생물 용량 감소와 누출 전류 최소화로 인해 SOI 장치는 전력 소비를 35~70% 줄일 수 있습니다.
3- 잠금 효과 제거SOI 기술은 잠금을 방지하여 장치의 신뢰성을 향상시킵니다.
4기판 소음 억제 및 부드러운 오류 감소SOI는 기판에서 발생하는 펄스 전류 간섭을 효과적으로 완화하여 부드러운 오류의 발생을 감소시킵니다.
5기존 실리콘 공정과의 호환성SOI 기술은 전통적인 실리콘 제조와 잘 통합되어 처리 단계를 13~20% 줄입니다.
태그:#SOI 웨이퍼 # P 타입 # N 타입 # 6인치 # 8인치 # 12인치 # 표면 뽀록 SSP/DSP
