레이저 및 광 시스템용 사피어 튜브 EFG 이중 면 뽀록

레이저 및 광 시스템용 사피어 튜브 EFG 이중 면 뽀록

요약

엣지 정의 필름 피드 성장 (EFG) 방법을 사용하여 제조되고 양쪽 끝에서 닦은 사파이어 튜브는 첨단 레이저 및 광 시스템에서 핵심 구성 요소로 떠오르고 있습니다.탁월 한 내구성 으로 유명, 광학 명료성, 극한 환경에 대한 저항성 EFG 사피어 튜브는 고성능 투명 물질을 필요로하는 엔지니어와 디자이너의 선택이 되고 있습니다.이 튜브는 기계적 단단함의 독특한 조합을 제공합니다, 열 안정성, 광대 스펙트럼 투명성으로 인해 고전력 레이저에서 반도체 처리 챔버에 이르기까지 다양한 응용 분야에 이상적입니다.우리는 정의 특징을 탐구, 이중 양면으로 닦은 EFG 사파이어 튜브의 혜택과 실제 사용

사피어 튜브 의 특성

사파이어 (single crystal aluminum oxide, Al2O3) 는 광학 부품에 사용할 수있는 가장 단단하고 화학적으로 안정적인 재료 중 하나입니다.EFG 방법을 사용하여 튜브로 제조되고 두 개의 끝으로 닦을 때, 그것은 고 정밀 산업 및 과학 응용에 특히 적합한 일련의 특성을 얻습니다.


1. 예외적인 딱딱함

사파이어 는 모스 경도 척도 에서 다이아몬드 다음 으로 9 위 를 차지 한다.이 극심 한 경직성 은 사파이어 튜브 가 스크래치 에 저항 하고 기계적 인 마모 로도 표면 의 무결성 을 유지 하도록 한다.


2높은 광학 투명성

EFG 사파이어 튜브는 깊은 자외선 (약 150nm) 에서 중부 적외선 ( 최대 5.5μm) 까지 광범위한 스펙트럼 범위에서 우수한 송출성을 제공합니다.이 넓은 스펙트럼의 명확성은 다양한 광학 및 레이저 기반 애플리케이션에 적합합니다..


3고온 저항성

사파이어는 진공 환경에서 2000°C까지의 온도를 견딜 수 있어 고온 레이저와 광학 시스템에 가장 좋은 재료 중 하나입니다.


4우수한 화학적 안정성

사파이어는 화학적으로 무활성이며, 수소유소와 플라스마 환경을 포함한 대부분의 산, 알칼리 및 용매의 부식에 저항합니다.그래서 반도체 제조에서 최고의 선택입니다.


5. 우수한 열전도

대부분의 광학 유리와 비교할 때, 사파이어는 더 나은 열 전도성을 가지고 있으며, 고전력 시스템에서 효율적인 열 방출을 보장합니다.


6. 광학 표면 폴란드 (복면)

이중 면 롤링은 맑음과 평평성을 향상시키고, 산란을 줄이고, 밀폐 또는 접착 시스템과 정확한 통합을 가능하게합니다.또한 고전력 광학에 대한 레이저 유도 손해 경격 (LIDT) 을 향상시킵니다..


사파이어 튜브 의 사용 방법

광학적 특성 과 기계적 특성 의 독특 한 혼합 은 사파이어 튜브 를 여러 산업 분야 에 걸쳐 우월 한 장점 으로 삼는다. 다음은 가장 흔 한 응용 분야 중 일부 이다:

1레이저 시스템


EFG 사파이어 튜브는 레이저 빔 전달 시스템, 특히 섬유 레이저, CO2 레이저 및 고체 레이저와 같은 고전력 레이저에 사용됩니다.그 투명성 과 손상 저항성 은 가혹 한 운영 환경 에서 안정적이고 정확 한 빔 전송 을 가능하게 한다.

• 보호 창문: 레이저 용접 또는 절단 시스템에서는 사파이어 튜브가 렌즈와 센서에 대한 보호 수갑으로 사용될 수 있습니다.

• 냉각 채널: 다이오드 레이저 시스템에서는 광적 모니터링과 열 조절을 결합하여 냉각 액체의 흐름을 위한 투명한 운하로 사용될 수 있습니다.


2광학 기기


사파이어 튜브는 종종 환경 스트레스 아래 장기적인 안정성과 명확성을 필요로 하는 고 정밀 광학적 설정에 사용됩니다.

• 분광 및 센싱: 이러한 튜브는 높은 광학 명확성이 필수적인 라만 분광계 또는 형광 탐지 시스템에서 이상적입니다.

• 광섬유 및 빛 가이드: 닦은 사파이어 튜브는 광섬유 어셈블리에서 빛 파이프 또는 광 연결 장치의 정렬 수지로 작용 할 수 있습니다.


3반도체 장비


반도체 산업 은 반응성 가스 와 높은 온도 에 견딜 수 있는 재료 를 요구 한다. 사피어 튜브 는 다음 과 같은 요구 사항 들 을 충족 한다:

• CVD/MOCVD 원자로 챔버: 플라즈마에 직면한 구성 요소의 일부로서, 그들은 에칭과 입자 생성에 저항합니다.

• 관측 창문: EFG 사파이어 튜브는 진공 방 안의 시각 관측을 위한 투명한 시선 안경으로 사용됩니다.


4의학과 생명과학


생명과학에서는 사파이어의 생체 호환성과 광학적 특성이 특수 장치에 적합합니다.

• HPLC에서 흐름 세포: 사파이어 튜브는 화학 저항성과 투명성이 중요한 고압 액체 염색체에서 사용됩니다.

• 내시경 기기: 스크래치 저항성 및 명확성으로 인해 의료 진단에서 고화질 영상을 얻을 수 있습니다.


5항공우주 및 국방


사파이어 튜브는 다음과 같은 혹독한 항공 우주 환경에서 사용됩니다.

• 미사일 광적 돔: 강도와 열 저항성으로 인해

• 센서 보호: 광적 센서를 모래, 바람 및 열 충격으로부터 보호하기 위해.




실제 제품 사진 및 제조 인사이트

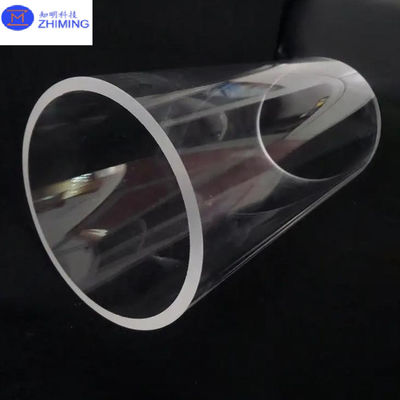

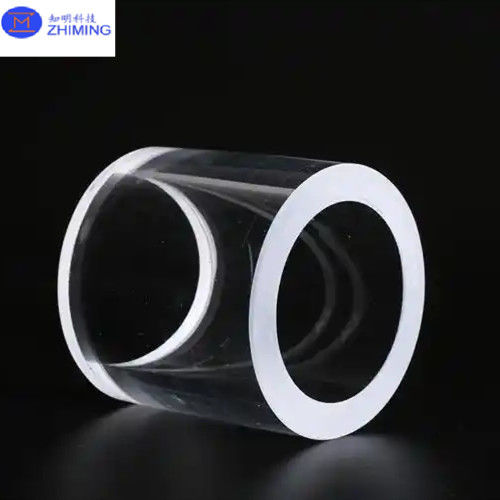

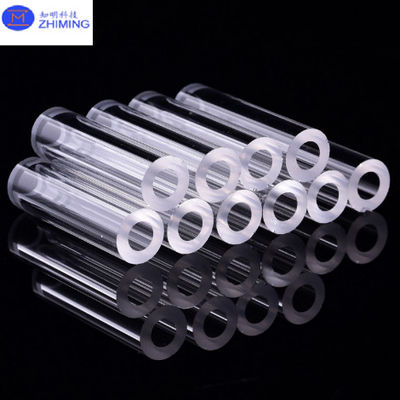

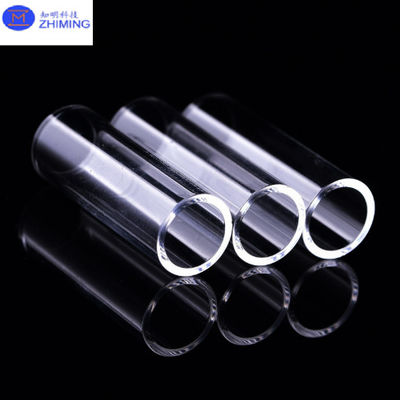

위의 이미지에서 여러분은 양쪽 끝에서 광학 표준에 맞추어 닦은 높은 순수성 EFG 사파이어 튜브들을 볼 수 있습니다.



튜브는 다음과 같은 것을 보여줍니다.


• 완벽한 원통 대칭: 일관성 있는 빔 전파와 기계적 적합성을 보장합니다.

• 균일 내부 및 외부 지름: 광학 집합 또는 압력 용기에 정확한 정렬을 가능하게합니다.

• 크리스탈 맑음: 원료와 닦기 기술의 품질을 강조합니다.


사용자 정의 옵션:


• 외부 지름: 일반적으로 3mm에서 100mm까지.

• 벽 두께: 0.5mm에서 10mm까지

• 길이: 요청에 따라 최대 300mm 이상

• 오리엔테이션: 랜덤 또는 지정 (C축, A축 등) 이방절감 민감한 애플리케이션.


닦기 등급:


• 최대 Ra ≤ 0.3μm의 표면 거칠성.

• 양쪽의 광학 롤링은 최소한의 빛의 산란을 보장합니다.



왜 EFG 두 번 닦은 사파이어 튜브 를 선택 합니까?


EFG 방식은 홀 튜브의 직접 성장을 허용하여 폐기물을 제거하고 크기를 더 엄격하게 제어 할 수 있습니다.이 제조 방식은:

• 대량 생산에 대한 비용 효율성


• 일관성 있는 시스템 통합을 위한 반복성


• 가장 어려운 환경에서도 장수합니다.



전통적인 유리나 쿼츠 튜브와 비교했을 때사파이어는 강도와 내구성에서 우월할 뿐만 아니라 임무에 중요한 응용 분야에서 사용되는 것을 정당화하는 우수한 광학 및 열 특성을 제공합니다..



결론

EFG 사파이어 튜브와 양면 롤링은 현대 레이저와 광학 응용에 대한 재료 공학의 정점을 나타냅니다. 그들의 견고함, 광학 전송,열 저항그리고 화학적 안정성 때문에 정확성, 성능, 내구성이 가장 중요한 산업에서 필수적입니다.민감한 과학 기기 제작, 또는 항공우주 환경에 대한 엔지니어링 부품, 사피어 튜브는 신뢰할 수 있고 미래 지향적인 선택입니다.

맞춤형 크기와 코팅 옵션 및 대용량 가격에 대해서는 기술 판매 팀과 연락하십시오. 우리는 완전한 OEM 지원, 빠른 납품 시간 및 글로벌 배송을 제공합니다.


질문 및 답변

질문: 사파이어 튜브 는 무엇 이며, 무엇 을 위해 사용 됩니까?


A:사파이어 튜브는 합성 사파이어 (일체 결정 알루미늄 산화물, Al2O3) 로 만든 고통 구성 요소로, 그 예외적인 경화, 높은 광학 명성,그리고 열과 화학물질에 대한 저항성사피어 튜브는 일반적으로 레이저 시스템, 광학 기기, 반도체 처리 장비 및 의료 장치에서 사용됩니다.그리고 극한 환경에서의 내구성, 고 정밀 및 고 스트레스 응용 프로그램에 이상적입니다.
