상세 정보 |
|||
| Material: | LiNbO3 | Diameter/size: | 2”/3”/4”/6“/8” |
|---|---|---|---|
| Cutting Angle: | X/Y/Z etc | TTV: | <3μm |
| Bow: | -30| Warp: |
<40μm |
|
| 강조하다: | 2인치 리튬 니오베이트 온 인슐레이터,4인치 리튬 니오베이트 온 인슐레이터,8인치 리튬 니오베이트 온 인슐레이터 |
||
제품 설명

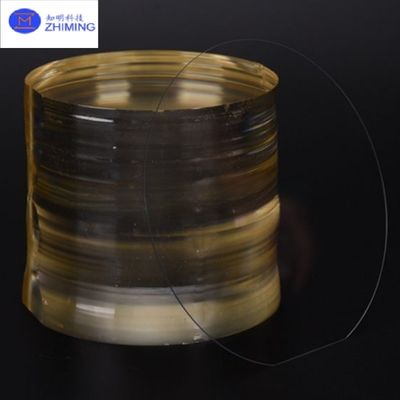

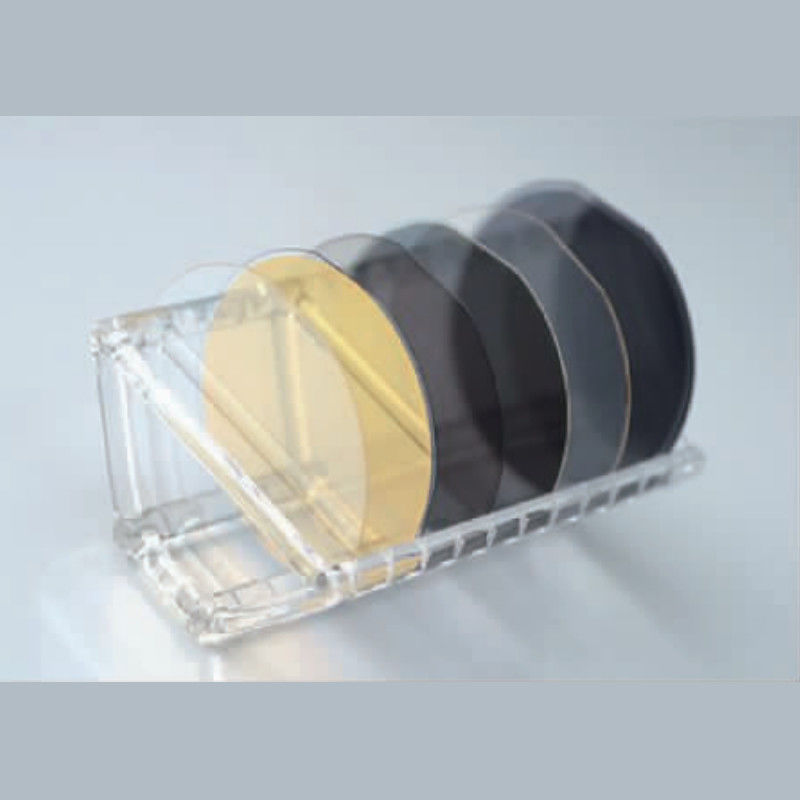

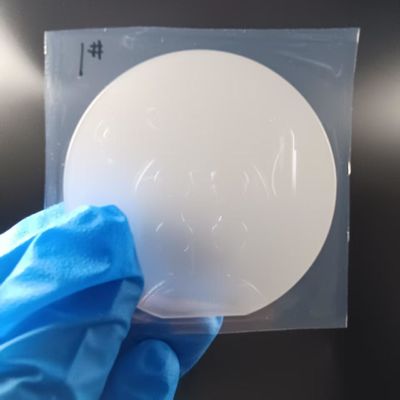

LNOI 웨이퍼 (절연체 위의 니오브산리튬) 2/3/4/6/8 인치 Si/LN 기판
소개 LNOI 웨이퍼
LNOI(절연체 위의 니오브산리튬) 웨이퍼는 첨단 광학 및 양자 장치 개발에 사용되는 최첨단 소재입니다. 이 웨이퍼는 이온 주입 및 웨이퍼 접합과 같은 특수 공정을 통해 얇은 니오브산리튬(LiNbO₃) 층을 절연 기판(일반적으로 실리콘)에 접합하여 제작됩니다. LNOI 웨이퍼는 니오브산리튬의 뛰어난 광학적 및 압전 특성을 상속받아 집적 광학, 통신 및 양자 기술 분야의 고성능 응용 분야에 필수적입니다. 이 기사에서는 LNOI 웨이퍼에 대한 기본 원리, 주요 응용 분야 및 자주 묻는 질문을 살펴봅니다.
LNOI 웨이퍼 제작 원리:
LNOI 웨이퍼를 만드는 과정은 복잡하며 최종 제품의 높은 품질과 기능을 보장하기 위해 여러 중요한 단계를 거칩니다. 주요 단계는 다음과 같습니다.
-
이온 주입:
제작 공정은 벌크 니오브산리튬 결정으로 시작합니다. 고에너지 헬륨(He) 이온이 결정 표면에 주입됩니다. 이온의 에너지와 깊이는 니오브산리튬 층의 두께를 결정합니다. 이 이온 주입은 결정 내에 깨지기 쉬운 평면을 생성하며, 이는 나중에 얇고 고품질의 니오브산리튬 필드를 얻기 위해 공정의 후반 단계에서 분리될 수 있습니다. -
기판에 접합:
이온 주입 공정이 완료되면 니오브산리튬 층(이온에 의해 약화됨)이 절연 기판(일반적으로 실리콘)에 접합됩니다. 이는 직접 웨이퍼 접합 기술을 사용하여 수행되며, 여기서 표면은 고압 및 고온에서 함께 눌립니다. 그 결과 접합은 얇은 니오브산리튬 층과 지지 기판 사이에 안정적인 인터페이스를 형성합니다. -
어닐링 및 층 분리:
접합 후 웨이퍼는 어닐링 공정을 거치며, 이는 이온 주입으로 인해 발생한 손상을 복구하는 데 도움이 됩니다. 어닐링 단계는 또한 니오브산리튬의 상층을 벌크 결정에서 분리하는 데 도움이 됩니다. 그 결과 다양한 광학 및 양자 응용 분야에 사용하기 위해 고품질의 얇은 니오브산리튬 층이 기판 위에 생성됩니다. -
화학적 기계적 연마(CMP):
원하는 표면 품질과 평탄도를 얻기 위해 웨이퍼는 화학적 기계적 연마(CMP)를 거칩니다. CMP는 표면의 거칠기를 매끄럽게 하여 최종 웨이퍼가 고성능 광학 장치 사용에 대한 엄격한 요구 사항을 충족하도록 합니다. 이 단계는 최적의 광학 성능을 보장하고 결함을 줄이는 데 중요합니다.
사양 의 LNOI 웨이퍼
| 재료 | 광학 등급 LiNbO3 웨이퍼 | |
| 큐리 온도 | 1142±0.7℃ | |
| 절단 각도 | X/Y/Z 등 | |
| 직경/크기 | 2”/3”/4”/6"/8” | |
| 공차(±) | <0.20 mm ±0.005mm | |
| 두께 | 0.18～0.5mm 이상 | |
| 기본 플랫 | 16mm/22mm/32mm | |
| TTV | <3μm | |
| 보우 | -30<보우<30 | |
| 워프 | <40μm | |
| 방향 플랫 | 모두 사용 가능 | |
| 표면 유형 | 단면 연마(SSP)/양면 연마(DSP) | |
| 연마된 면 Ra | <0.5nm | |
| S/D | 20/10 | |
| 가장자리 기준 | R=0.2mm C형 또는 불노즈 | |
| 품질 | 균열(기포 및 개재물 없음) | |
| 광학 도핑 | Mg/Fe/Zn/MgO 등 광학 등급 LN< 요청당 웨이퍼 | |
| 웨이퍼 표면 기준 | 굴절률 | No=2.2878/Ne=2.2033 @632nm 파장/프리즘 커플러 방법. |
| 오염, | 없음 | |
| 입자 c>0.3μ m | <=30 | |
| 스크래치,칩핑 | 없음 | |
| 결함 | 가장자리 균열, 스크래치, 톱 자국, 얼룩 없음 | |
| 포장 | 수량/웨이퍼 상자 | 상자당 25개 |
LNOI 웨이퍼의 응용 분야:
LNOI 웨이퍼는 특히 광학, 양자 및 고속 응용 분야에 고급 재료 특성이 필요한 다양한 분야에서 사용됩니다. LNOI 웨이퍼가 필수적인 주요 분야는 다음과 같습니다.
-
집적 광학:
LNOI 웨이퍼는 변조기, 도파관 및 공진기와 같은 광학 장치의 기반 역할을 하는 집적 광학에 널리 사용됩니다. 이러한 장치는 집적 회로 수준에서 빛을 조작하는 데 매우 중요하며, 고속 데이터 전송, 신호 처리 및 고급 광학 응용 분야를 가능하게 합니다. -
통신:
LNOI 웨이퍼는 특히 광통신 시스템에서 통신에 중요한 역할을 합니다. 고속 광섬유 네트워크에 필수적인 구성 요소인 광학 변조기를 만드는 데 사용됩니다. LNOI의 뛰어난 전기 광학 특성은 고주파수에서 정밀한 빛 변조를 가능하게 하며, 이는 현대 통신 시스템에 필수적입니다. -
양자 컴퓨팅:
LNOI 웨이퍼는 양자 키 분배(QKD) 및 양자 암호화에 필수적인 얽힌 광자 쌍을 생성할 수 있기 때문에 양자 기술에 이상적인 재료입니다. 양자 컴퓨팅 시스템에 통합하면 양자 컴퓨팅 및 통신 기술의 미래에 중요한 고급 광학 회로를 개발할 수 있습니다. -
감지 기술:
LNOI 웨이퍼는 광학 및 음향 감지 응용 분야에도 사용됩니다. 빛과 소리 모두와 상호 작용하는 웨이퍼의 능력은 의료 진단, 환경 모니터링 및 산업 테스트에 사용되는 센서에 유용합니다. 높은 감도와 안정성은 정확한 측정을 보장하여 이러한 분야에서 필수적입니다.
FAQ 의 LNOI 웨이퍼
-
LNOI 웨이퍼는 무엇으로 만들어졌습니까?
LNOI 웨이퍼는 절연 기판(일반적으로 실리콘)에 접합된 얇은 니오브산리튬(LiNbO₃) 층으로 구성됩니다. 니오브산리튬 층은 우수한 광학적 및 압전 특성을 제공하여 다양한 고성능 응용 분야에 이상적입니다. -
LNOI 웨이퍼는 SOI 웨이퍼와 어떻게 다릅니까?
LNOI 및 SOI 웨이퍼는 모두 절연 기판에 접합된 얇은 필름으로 구성되어 있지만, LNOI는 얇은 필름 재료로 니오브산리튬을 사용하고 SOI 웨이퍼는 실리콘을 사용합니다. 니오브산리튬은 우수한 비선형 광학 특성을 제공하여 LNOI 웨이퍼를 양자 컴퓨팅 및 고급 광학과 같은 응용 분야에 더 적합하게 만듭니다. -
LNOI 웨이퍼를 사용하면 어떤 주요 이점이 있습니까?
LNOI 웨이퍼의 주요 이점은 효율적인 빛 변조를 가능하게 하는 높은 전기 광학 계수와 장치 작동 중 안정성을 보장하는 기계적 강도입니다. 이러한 특성으로 인해 LNOI 웨이퍼는 고속 광학 및 양자 응용 분야에 이상적입니다.
