| 브랜드 이름: | ZMSH |
| 모델 번호: | 쿼츠 웨이퍼 |
| MOQ: | 25 |
| 가격: | 20USD |
| 포장에 대한 세부 사항: | 맞춤형 상자 |
| 지불 조건: | T/T |
쿼츠 웨이퍼는 전자, 반도체, 광학 산업의 발전에 필수적인 역할을 합니다.5G 네트워크에 전원을 공급하는 고주파 기지 스테이션에 탑재된이 고순도 기판은 양자 컴퓨팅에서 첨단 광학에 이르기까지 모든 분야에서 혁신을 가능하게 합니다.지구에서 가장 풍부한 광물 중 하나에서 파생되었음에도, 쿼츠 웨이퍼는 극도의 정확성과 성능으로 설계되었습니다.

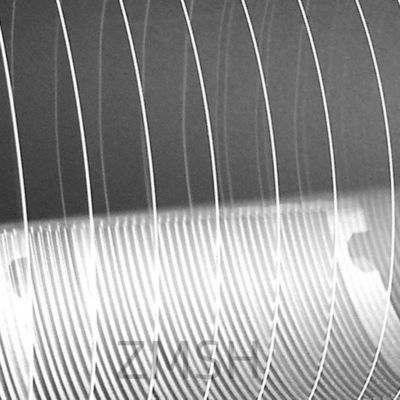

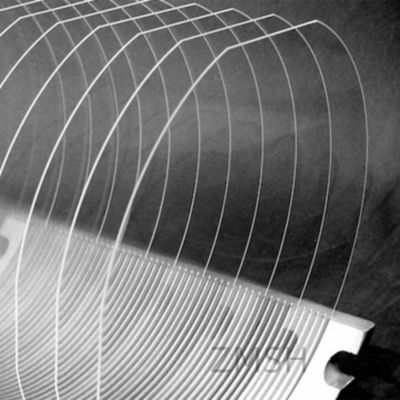

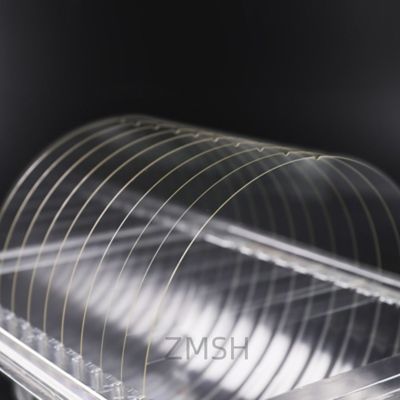

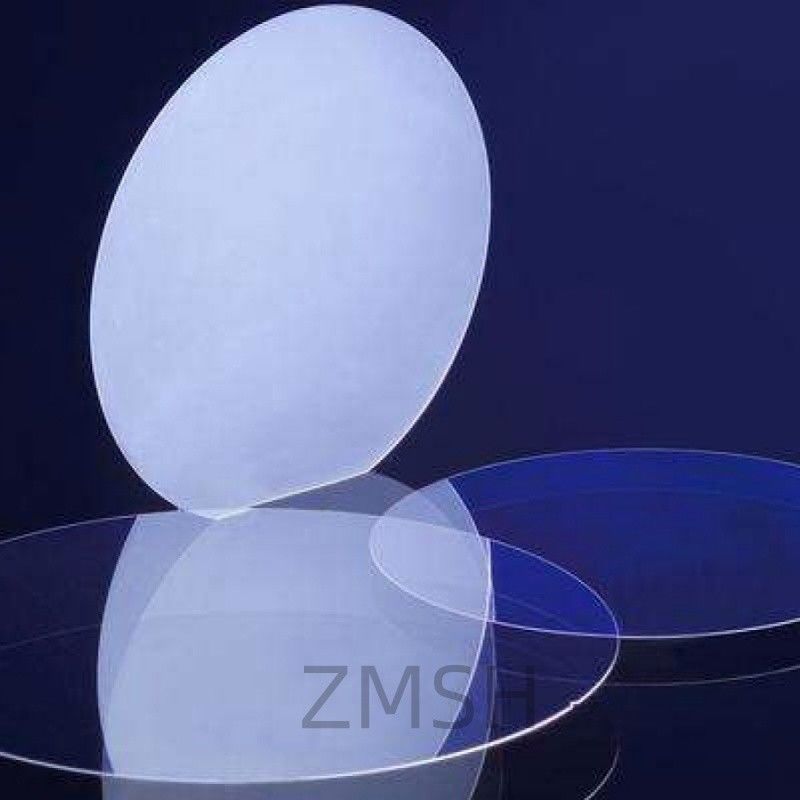

쿼츠 웨이퍼는 초순한 합성 쿼츠 결정에서 만들어진 얇고 원형 디스크입니다. 2~12인치 정도의 표준 지름으로 제공됩니다..5~6mm입니다. 불규칙한 프리즘성 결정을 형성하는 천연 쿼츠와 달리 합성 쿼츠는 엄격하게 통제된 실험실 조건에서 성장하여 균일한 결정 구조를 생성합니다.
쿼츠 웨이퍼의 고유의 결정성은 비교할 수 없는 화학 저항성, 광학 투명성, 고온과 기계적 스트레스 하에서의 안정성을 제공합니다.이 특징 들 은 쿼츠 웨이퍼 를 데이터 전송 에 사용 되는 정밀 장치 의 기본 부품 으로 만든다, 센싱, 컴퓨팅, 레이저 기반 기술
| 쿼츠 타입 | 4 | 6 | 8 | 12 |
|---|---|---|---|---|
| 크기 | ||||
| 직경 (인치) | 4 | 6 | 8 | 12 |
| 두께 (mm) | 0.052 | 0.255 | 0.3·5 | 0.4·5 |
| 지름 허용 (인치) | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
| 두께 허용량 (mm) | 사용자 정의 | 사용자 정의 | 사용자 정의 | 사용자 정의 |
| 광학적 특성 | ||||
| 반열 지수 @365 nm | 1.474698 | 1.474698 | 1.474698 | 1.474698 |
| 반열 지수 @546.1 nm | 1.460243 | 1.460243 | 1.460243 | 1.460243 |
| 굴절 지수 @ 1014 nm | 1.450423 | 1.450423 | 1.450423 | 1.450423 |
| 내부 송출력 (1250~1650 nm) | >99.9% | >99.9% | >99.9% | >99.9% |
| 전체 전송량 (1250~1650 nm) | >92% | >92% | >92% | >92% |
| 가공 품질 | ||||
| TTV (총 두께 변동, μm) | 3 | 3 | 3 | 3 |
| 평면 (μm) | ≤15 | ≤15 | ≤15 | ≤15 |
| 표면 거칠성 (nm) | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| 활 (μm) | <5 | <5 | <5 | <5 |
| 물리적 특성 | ||||
| 밀도 (g/cm3) | 2.20 | 2.20 | 2.20 | 2.20 |
| 영 모듈 (GPa) | 74.20 | 74.20 | 74.20 | 74.20 |
| 모스 강도 | 6~7 | 6~7 | 6~7 | 6~7 |
| 시어 모듈 (GPa) | 31.22 | 31.22 | 31.22 | 31.22 |
| 포이슨 비율 | 0.17 | 0.17 | 0.17 | 0.17 |
| 압축 강도 (GPa) | 1.13 | 1.13 | 1.13 | 1.13 |
| 팽창 강도 (MPa) | 49 | 49 | 49 | 49 |
| 다이렉트릭 상수 (1MHz) | 3.75 | 3.75 | 3.75 | 3.75 |
| 열 특성 | ||||
| 스트레인 포인트 (1014.5 Pa·s) | 1000°C | 1000°C | 1000°C | 1000°C |
| 반열점 (1013 Pa·s) | 1160°C | 1160°C | 1160°C | 1160°C |
| 완화점 (107.6 Pa·s) | 1620°C | 1620°C | 1620°C | 1620°C |
쿼츠 웨이퍼는 다음과 같은 산업 전반에 걸쳐 까다로운 애플리케이션을 충족시키기 위해 사용자 지정 설계되었습니다.
쿼츠 웨이퍼의 주요 제조 경로는 두 가지가 있습니다.
녹은 쿼츠 웨이퍼는 천연 쿼츠 곡물을 불형 유리로 녹여 단단한 블록을 얇은 웨이퍼로 잘라내고 닦아내는 방식으로 만들어집니다. 이 쿼츠 웨이퍼는:
그들은 리토그래피 장비, 고온 오븐 및 광학 창문에 이상적이지만 결정 질서가 부족하기 때문에 피에조 전기 응용 프로그램에 적합하지 않습니다.
배양된 쿼츠 웨이퍼는 합성적으로 재배되어 정확한 격자 지향과 결함 없는 결정을 생산합니다. 이러한 웨이퍼는 다음과 같은 애플리케이션을 필요로 하는 용도로 설계되었습니다.
생산 과정에는 자동 클라브에서 씨앗이 자라는 과정과 함께 슬라이싱, 오리엔테이션, 앙일링, 롤링이 이루어집니다.
고 정밀 쿼츠 웨이퍼에 전문화된 글로벌 공급 업체로는:
헤레우스(독일) 융합 및 합성 쿼츠
신에쓰 쿼츠(일본) 고순도 웨이퍼 용액
웨이퍼프로(미국) 넓은 지름의 쿼츠 웨이퍼 및 기판
코르트 크리스탈(독일) 합성 크리스탈 웨이퍼
쿼츠 웨이퍼는 신흥 기술 분야에서 필수 요소로 계속 발전하고 있습니다.
소형화• 쿼츠 웨이퍼는 콤팩트한 장치 통합을 위해 더 긴 허용량으로 제조되고 있습니다.
더 높은 주파수 전자새로운 쿼츠 웨이퍼 디자인은 mmWave와 THz 영역으로 6G와 레이더에 진입하고 있습니다.
차세대 감지자율주행차에서 산업용 IoT에 이르기까지 쿼츠 기반의 센서는 더욱 중요해지고 있습니다.
쿼츠 웨이퍼 (quartz wafer) 는 고분결성 실리콘 이산화 (SiO2) 로 만든 얇고 평평한 디스크로, 일반적으로 표준 반도체 크기로 제조된다.열 안정성, 광학 투명성, 쿼츠 웨이퍼는 반도체 제조, MEMS 장치, 광학 시스템,진공과정.
쿼츠는 실리콘 이산화 (SiO2) 의 결정성 고체 형태이며, 실리카 젤은 일반적으로 수분을 흡수하는 건조제로 사용되는 SiO2의 무형 및 포러스 형태입니다.
쿼츠 결정은 피에조 전기적 특성 (기계적 스트레스로 전기 전하를 발생) 으로 전자 및 광학에서 널리 사용됩니다. 일반적인 응용 분야는 다음과 같습니다:
쿼츠는 마이크로칩과 관련된 응용 프로그램에서 사용됩니다.
