| 브랜드 이름: | ZMSH |
| 모델 번호: | 쿼츠 프리즘 |
| MOQ: | 2 |
| 가격: | 20USD |
| 포장에 대한 세부 사항: | 맞춤형 상자 |
| 지불 조건: | T/T |
프리즘 (prism) 은 광학적인 요소로, 반사 표면 하나 또는 그 이상의 표면이 하나의 유리 조각으로 쪼개져 있다. 빛의 경로를 다시 방향을 바꾸고, 이미지를 뒤집거나 회전시키는 기능을 한다.그리고 평면 거울의 조합으로 간주 될 수 있습니다.프리즘은 레이저 연구, 레이저 광학 시스템, 광학 영상, 기계 비전, 생명 과학 및 생의학 응용 프로그램 또는 제품에 널리 사용됩니다.
프리즘은 빛을 반전시킬 수 있을 뿐만 아니라 이미지 지향도 조절할 수 있다. 프리즘의 설계는 빛과 상호작용하는 방식을 결정한다. 빛이 프리즘에 들어갈 때,그것은 밖으로 나가기 전에 하나 이상의 표면에서 반사 될 수 있습니다., 또는 프리즘을 통과하면서 굴절될 수 있습니다.
| 종류 | 특징 |
|---|---|
| 직각 프리즘 | 1빛의 경로를 90° 또는 180°로 이탈합니다. 2. 이미지 / 빛 경로 리디렉션에 사용됩니다 |
| 클리 프리즘 | 1혼자 사용되면, 특정 각도로 빔을 기울여 2쌍으로 사용할 때, 빔 모양 또는 편차 조절을 가능하게 합니다. |
| 펜타프리즘 | 1빛의 경로를 90°로 이탈합니다. 2. 반전 또는 반사 없이 이미지 지향을 유지 |
| 비둘기 프리즘 | 1. 프리즘의 회전 각의 두 배로 이미지를 회전 2출력선선선선은 원래선선선선 방향에 맞춰져 있습니다. |
| 홀로 지붕 거울 (반사) | 1빛의 경로를 180°로 이탈합니다. 2반사 표면은 알루미늄으로 코팅됩니다. |

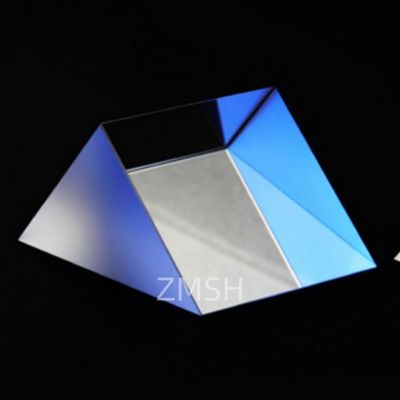

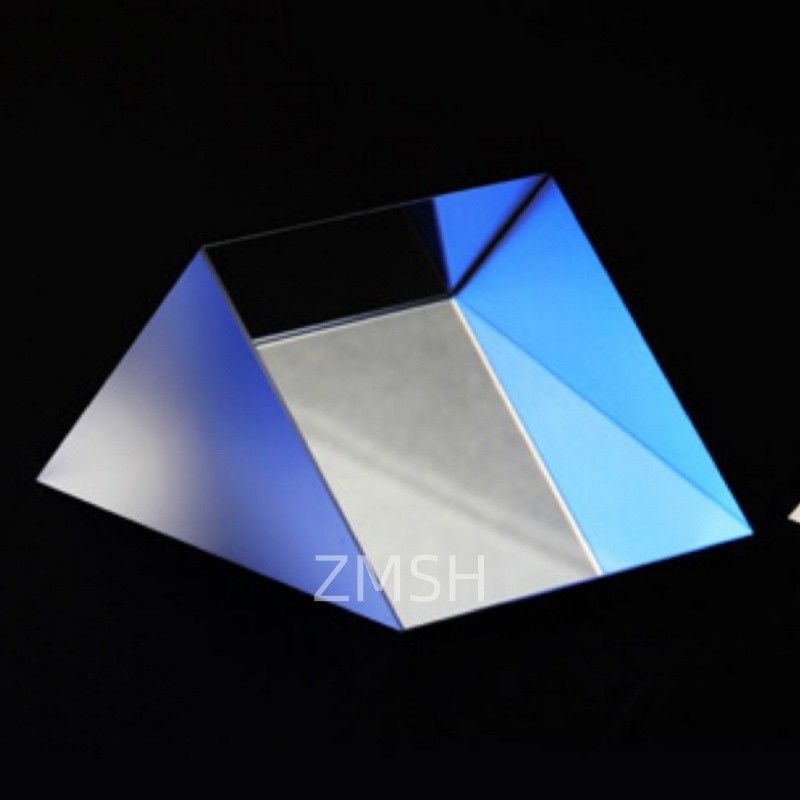

직각 프리즘은 일반적으로 빛의 경로를 재방향하거나 광학 시스템에서 형성된 이미지를 90°로 기울이기 위해 사용됩니다. 프리즘의 방향에 따라,그 결과 이미지는 옆으로 올바르게 보이지만 수직으로 뒤집어 보일 수 있습니다.직각 프리즘은 또한 이미지 조합 및 빔 이동에 적용됩니다.
빛은 직각면 중 하나를 통해 들어올 때, 상변면 (공기와의 접경) 에서 전체 내부 반사 (internal reflection) 를 받으며 다른 직각면으로 빠져나간다.90°의 오차를 초래한다..
빛이 위상선 표면을 통과하면양쪽 직각면 (공기와의 인터페이스) 에서 전체 내부 반사 (internal reflection) 를 경험하고 180°의 오차를 거친 후 상각선 (hypotenuse) 을 통해 다시 나오고.
단독으로 사용되면, 윙 프리즘은 수직 표면에 일반적으로 부딪히는 빛 빔을 특정 각도로 기울일 수 있습니다.기울기 각은 틈의 각에 따라 달라집니다. 다른 틈의 각은 다른 빔 오차를 초래합니다.빔이 정지 상태에서 유지되고 윙 프리즘이 회전되면 빔의 원형 스캔 출력을 생성 할 수 있습니다.
두 개의 클리 프리즘은 전체 각의 4θd 원 내에서 빔을 어떤 위치로든 돌릴 수 있으며, θd는 단일 프리즘의 편차 각이다.이 빔 방향은 독립적으로 두 윙 프리즘을 회전함으로써 달성됩니다일반적으로 이미지 응용 프로그램에서 다양한 위치로 빔을 스캔하여 정확한 빔 통제를 가능하게합니다.
펜타프리즘은 프리즘 안에서 들어오는 빛을 두 번 반사하여 방향이 정확히 90°로 변합니다. 이미지는 곧게 서서 원래의 손 모양을 유지합니다.단일 반사 직각 프리즘과 비교, 펜타프리즘은 프리즘의 장착 방향에 관계없이 들어오는 빔을 90° 정확하게 기울일 수 있습니다. 이것은 두 개의 거울로 구성된 시스템보다 더 안정적입니다.들어오는 빛의 각도에 대한 민감성을 제거하기 때문에.
그 결과, 펜타프리즘은 다양한 광학 관측 및 캘리브레이션 도구, 즉 테오돌라이트, 콜리마터 및 원격 측정기에 일반적으로 사용됩니다. DSLR 카메라에서는,조명기의 반사 시스템은 또한 고정된 각도로 광 경로를 다시 방향을 전환하기 위해 펜타프리즘을 사용합니다..

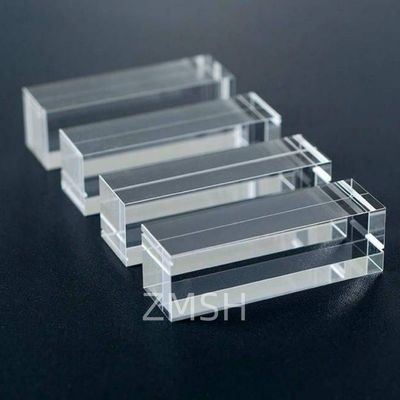

비둘기 프리즘 은 독특한 광학적 특성 을 가지고 있다. 기울어진 면 으로부터 빛 이 들어올 때, 출력 된 광선 은 원래 방향 을 유지 하지만 뒤집어진 이미지 를 형성 한다.프리즘이 각 θ로 회전되면, 그 결과되는 이미지는 2θ로 회전된다. 프리즘의 하단 표면에서 빛이 들어올 때, 빔은 반대 방향으로 반사되어, 또한 뒤집어진 이미지를 생성한다.
비둘기 프리즘은 콜리메이트 (평행) 빛과 함께 사용할 때 가장 잘 작동합니다. 들어오는 빔이 컨버전스하면 시각 장애가 발생할 수 있으며, 이는 이미지 품질을 저하시킨다.왜냐하면 전체 내부 반사 (reflection) 가 비둘기 프리즘 안에서 발생하기 때문입니다., s- 및 p-극화 된 구성 요소 사이에 단계 차이가 발생하여 전송 된 빔의 극화 상태에 영향을 줄 수 있습니다.
구멍이 있는 지붕 거울 프리즘은 프리즘의 기울어진 표면에서 들어오는 빛을 반사합니다. 평면 거울과 달리,반사된 빔은 충돌 빔과 평행하지만 옆으로 이동합니다., 빔 간섭으로 인한 문제를 피합니다.
직각 프리즘의 두 각면은 정확한 각도로 고정되어 있습니다.평행 빔 반전을 달성하기 위해 두 개의 별도의 거울을 수동으로 정렬하는 것과 비교하여 설정을 훨씬 편리하고 정확하게 만듭니다..
쿼츠 프리즘은 우수한 자외선 전송, 열 안정성, 화학 저항성 및 낮은 쌍약성으로 인해 정밀 광 시스템에서 널리 사용됩니다.반열 및 반사 를 통해 빛 의 경로를 정확하게 조작 할 수 있는 능력 은 고성능 광학 응용 분야 에 이상적 으로 사용 됩니다주요 응용 분야는 다음과 같습니다:
Q1: 쿼츠 프리즘은 무엇이며 표준 유리 프리즘과 어떻게 다릅니다?
A1:
쿼츠 프리즘 (Quartz prism) 은 우수한 자외선 전송, 열 안정성 및 화학 저항성으로 유명한 고순도 결정 또는 융합 쿼츠 (SiO2) 로 만든 광 광 프리즘이다.표준 유리 프리즘과 비교하면.g., N-BK7), 쿼츠 프리즘은 더 깊은 UV 범위에서 작동 할 수 있으며 더 높은 온도에 견딜 수 있으며 혹독하거나 높은 에너지 환경에 더 적합합니다.
Q2: 쿼츠 프리즘이 전송할 수 있는 파장 범위는?
A2:
쿼츠 프리즘은 일반적으로 180nm (깊은 UV) 에서 2.2μm (향외선 근처) 까지 광범위한 전송 범위를 제공합니다. 이것은 자외선 레이저, 형광 분광 및 IR 빔 스티어링에 이상적입니다..
Q3: 쿼츠 프리즘은 높은 온도에 내성이 있습니까?
A3:
네, 쿼츠는 높은 열 안정성을 가지고 있으며, 부드러운점은 약 1,620°C이고, 열 충격에 탁월한 저항력을 가지고 있습니다.이렇게 하면 쿼츠 프리즘은 고전력 레이저 광학과 고온 측정 시스템에 적합합니다..
관련 제품
쿼츠 유리 창문 UV 융합 실리카 광 광 뷰 포트 사용자 정의 크기 코팅
레이저 및 이미지 시스템용 쿼츠 프리즘 UV 등급 빔 스티어링 광학
ZMSH는 첨단 기술 개발, 생산 및 특수 광학 유리 및 새로운 결정 물질의 판매에 특화되어 있습니다. 우리의 제품은 광학 전자, 소비 전자 및 군대를 제공합니다.우리는 사파이어 광학 부품을 제공합니다., 휴대 전화 렌즈 커버, 세라믹스, LT, 실리콘 카비드 SIC, 쿼츠, 반도체 크리스탈 웨이퍼.,선도적인 광전자 재료 첨단 기술 기업으로 거듭나고자 합니다.
