석영판 개요

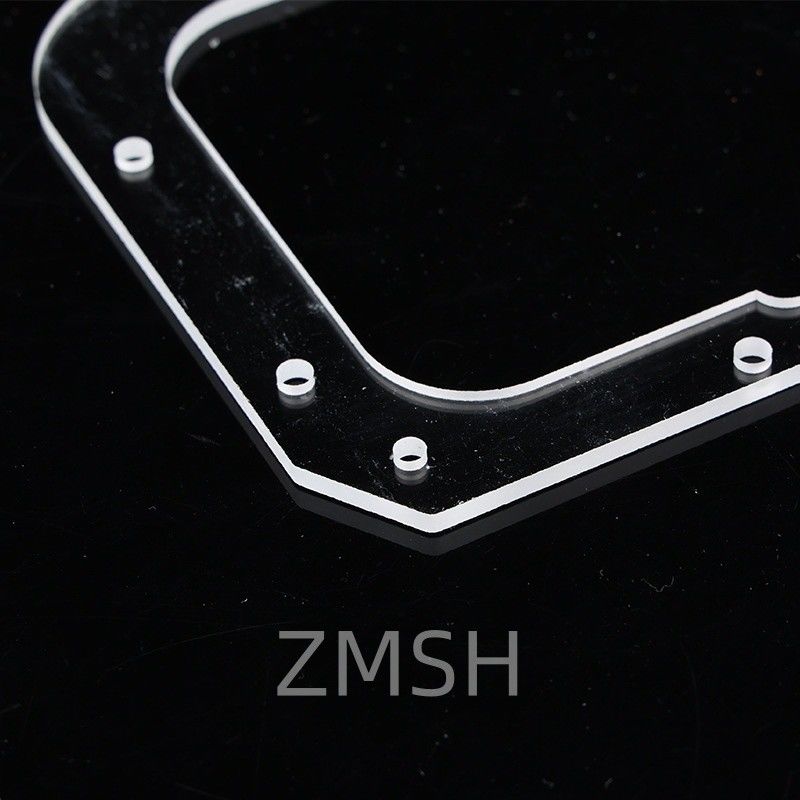

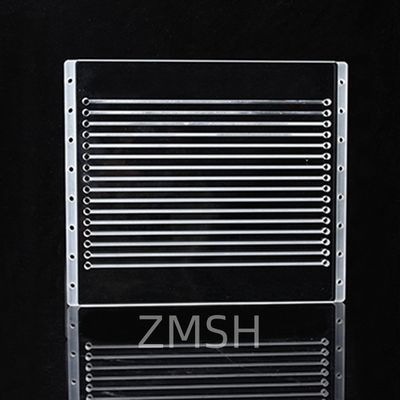

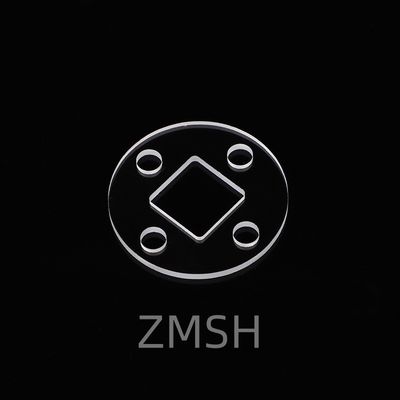

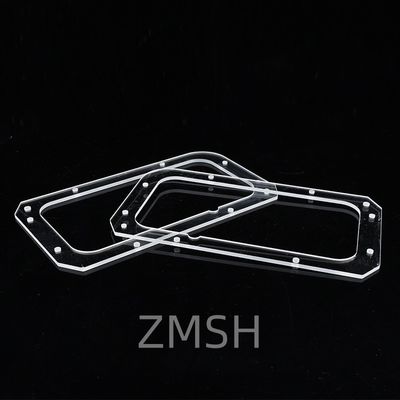

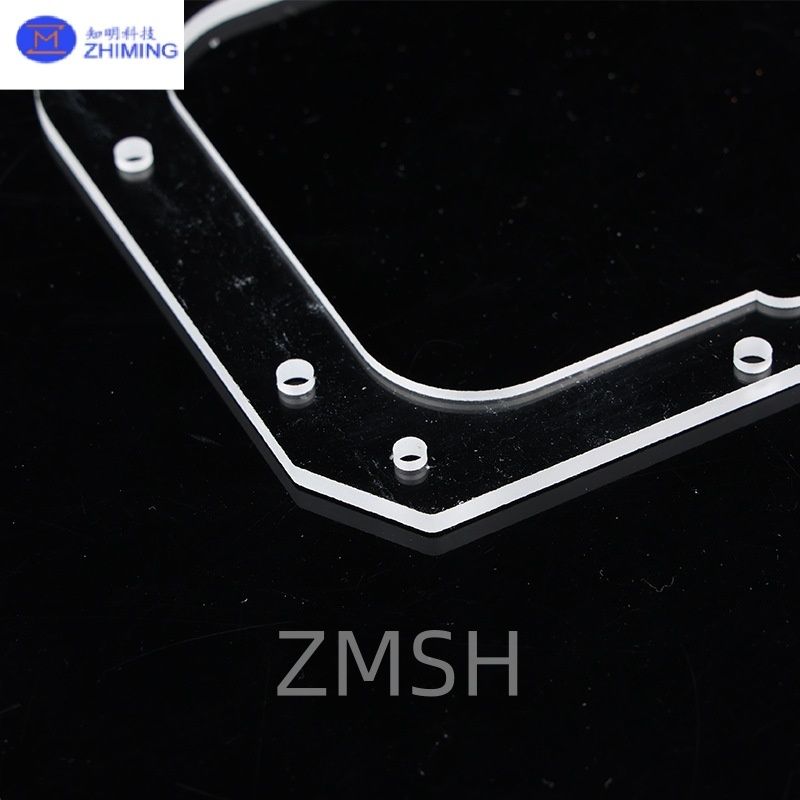

관통 구멍이 있는 석영판은 고순도 실리카 유리로 제작된 엔지니어링 부품으로, 맞춤형 치수와 복잡한 형상으로 제공됩니다. 이러한 성형 석영 기판은 광학, 미세 유체, 진공 시스템 및 고온 제조 분야에서 고성능 응용 분야를 지원하도록 설계되었습니다.

통합된 구멍은 빔 정렬, 가스 흐름, 섬유 피드스루 또는 장착 기능을 허용합니다. 이 판은 스펙트럼 및 열적 요구 사항에 맞게 다양한 재료 유형으로 제공됩니다.

석영 재료 유형 설명석영판

• JGS1 (UV 등급 석영):
  엑시머 레이저 광학, UV 리소그래피 및 DUV 감지 분야에 가장 적합합니다. 185nm까지 우수한 투과율을 제공합니다.

• JGS2 (표준 광학 석영):
  260~2500nm 범위에서 비용과 성능의 균형을 이룹니다. 이미징 시스템 및 일반 광자 공학에 적합합니다.

• JGS3 (적외선 석영):
  더 높은 OH⁻ 함량, 더 나은 내열 충격성. 고온 환경에 이상적이며 UV 관련 작업에는 적합하지 않습니다.

제조 방법석영판

레이저 드릴링은 융합 석영 유리에 구멍을 만드는 데 사용되는 고정밀 비접촉 방식입니다. 집중된 레이저 빔을 재료 표면에 집중시켜 사용합니다. 레이저의 강렬한 에너지는 석영을 빠르게 가열하고 기화시켜 균열이나 기계적 응력을 유발하지 않고 깨끗한 구멍을 형성합니다.

이 기술은 특히 마이크로홀(최소 10미크론), 고밀도 패턴 및 깨지기 쉬운 석영 부품에 적합합니다. 펨토초 또는 피코초 레이저는 열 영향 영역을 최소화하고 우수한 정확도로 매끄러운 가장자리를 얻는 데 일반적으로 사용됩니다.

레이저 드릴링은 정밀도와 신뢰성이 필요한 미세 유체, 반도체, 광학 및 첨단 과학 기기에 널리 적용됩니다.

사용 사례석영판

정밀 마이크로홀, 관통 구멍 또는 복잡한 패턴이 있는 드릴링된 융합 석영 유리는 뛰어난 열적 안정성, 광학적 투명성 및 내화학성으로 인해 첨단 기술 산업에서 널리 사용됩니다. 맞춤형 구멍 형상을 도입할 수 있는 기능은 재료의 기능을 확장하여 수많은 첨단 응용 분야에서 핵심 구성 요소로 만듭니다.

1. 반도체 공정

드릴링된 석영 기판은 다음에 사용됩니다.

• 정밀 가스 흐름 구멍이 있는 웨이퍼 캐리어, 서셉터 및 샤워헤드

• 균일한 가스 분포가 중요한 플라즈마 에칭 및 CVD 시스템

• 포토 리소그래피 및 이온 주입 챔버용 맞춤형 석영 부품

2. 미세 유체 장치

마이크로홀이 있는 융합 석영은 다음에 이상적입니다.

• 화학 및 생물학적 분석을 위한 랩온어칩 시스템

• 모세관 전기 영동 또는 시료 주입 인터페이스

• 투명성과 생체 적합성이 필요한 BioMEMS(생물의학 미세전자기계 시스템)

3. 광학 및 광자 공학

석영의 높은 UV 및 IR 투과율은 다음에서 가치를 발휘합니다.

• 정렬된 핀홀 또는 조리개가 있는 레이저 시스템

• 드릴링된 기능이 있는 광학 마스크, 빔 분할기 및 렌즈 어레이

• 가스 또는 유체 주입 포트가 있는 분광법 창

4. 고온 및 진공 시스템

드릴링된 석영 부품은 다음에서 사용됩니다.

• 전극 피드스루 또는 유체 유입구가 있는 진공 챔버

• 밀봉된 구멍이 있는 석영 튜브 또는 판이 필요한 고온로 또는 열 반응기

• 열 분석 또는 가스 반응에 사용되는 석영 앰플 또는 셀

5. 화학 및 제약 산업

석영의 화학적 불활성은 다음에 완벽합니다.

• 시료 또는 센서 포트가 있는 반응 용기

• 흐름 반응기

• 부식성 유체 샘플링 시스템

6. 항공 우주 및 방위 산업

정밀 구멍이 있는 특수 석영 부품은 다음에서 사용됩니다.

• 센서 하우징

• 광학 조준 구성 요소

• 고속 진단 창

7. 과학 연구 및 맞춤형 실험실 기기

많은 대학 및 연구 기관에서 드릴링된 석영 유리를 다음에서 사용합니다.

• 내화학성 및 내열성이 모두 필요한 실험 설정

• 맞춤형 반응 셀, 진공 플랜지 또는 창 마운트

• X선 및 중성자 빔라인 구성 요소

FAQ석영판

Q1: 이 판에 양면 연마를 제공합니까?
A1: 예, 광학 정렬 및 접합 응용 분야에 단면 및 양면 연마 마감 처리가 모두 가능합니다.

Q2: 일반적인 두께 범위는 어떻게 됩니까?
A2: 표준 두께는 0.5~10mm이지만 요청 시 맞춤형 두께를 사용할 수 있습니다.

Q3: 노치 또는 슬롯과 같은 복잡한 모양을 처리할 수 있습니까?
A3: 예. 키홈, 곡선 가장자리 또는 하이브리드 형상을 포함한 복잡한 윤곽을 제작할 수 있습니다.

Q4: JGS3은 레이저 사용에 적합합니까?
A4: JGS3은 IR 레이저와 함께 사용할 수 있지만 투과율이 낮아 심자외선 레이저 광학에는 적합하지 않습니다.
