개요

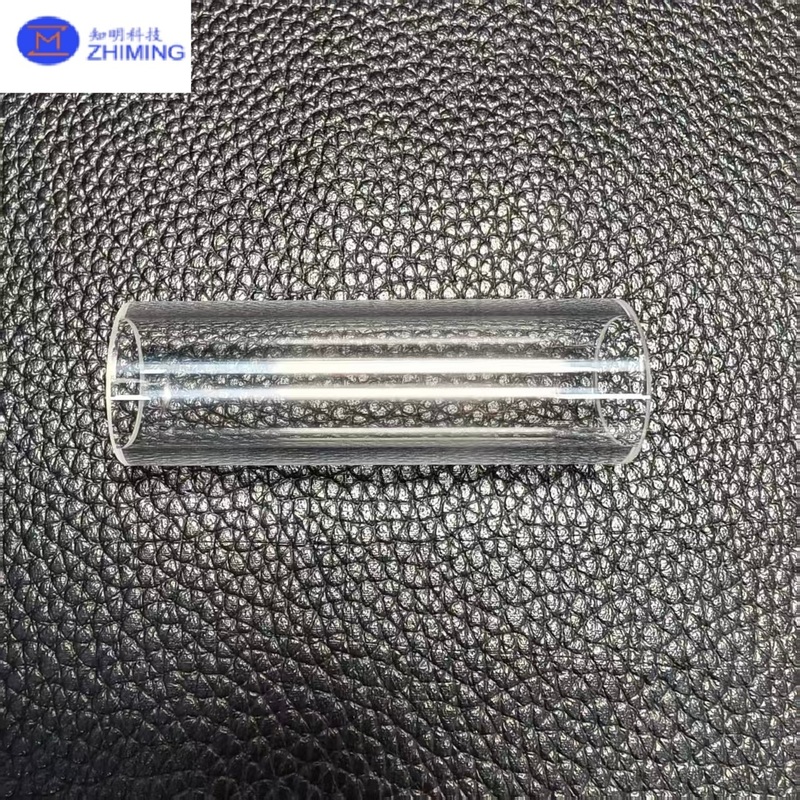

연마된 사파이어 튜브는 정밀하게 설계된 구성 요소로, 단결정 산화알루미늄(Al₂O₃, 99.99%)으로 만들어지며, 뛰어난 경도, 화학적 불활성, 광학적 투명성으로 유명합니다. 고온 결정 성장(일반적으로 KY 또는 EFG 방법에 의해) 후, 튜브는 세심하게 연마 및 광택 처리되어 거울과 같은 내부 및 외부 표면을 얻습니다. 이 공정은 광학 성능 및 치수 정확도를 향상시켜 연마된 사파이어 튜브를 까다로운 광학, 기계 및 전자 응용 분야에 이상적으로 만듭니다.

재료 특성

사파이어(Al₂O₃ 단결정)는 경도에서 다이아몬드 다음으로 (Mohs 9)이며, 뛰어난 내마모성, 높은 압축 강도 및 불활성 환경에서 최대 2000°C의 열적 안정성을 제공합니다. 이 재료는 자외선(UV)에서 가시광선, 적외선(IR) 스펙트럼(190 nm – 5 µm)까지 넓은 광학 투과율뿐만 아니라 우수한 유전 특성 및 낮은 열팽창을 나타내어 가혹한 조건에서도 장기적인 신뢰성을 보장합니다.

제조 공정

1. 결정 성장: 고순도 알루미나는 용융되어 KY(Kyropoulos) 또는 EFG(Edge-Defined Film-Fed Growth) 기술을 사용하여 단결정 사파이어 부울로 성장합니다.

2. 절단 및 성형: 다이아몬드 도구를 사용하여 결정을 튜브 모양으로 자르고 성형합니다.

3. 연삭 및 래핑: 정밀 연삭은 정확한 벽 두께와 균일한 기하학을 보장합니다.

4. 연마: 다단계 화학-기계적 연마는 높은 광학적 투명도와 낮은 표면 거칠기(Ra < 10 nm)를 생성합니다.

5. 검사 및 세척: 각 튜브는 반도체 또는 광학 등급 표준을 충족하기 위해 치수 및 광학 검사를 거칩니다.

응용 분야

• 광학 시스템: 광섬유, 레이저 어셈블리 및 분광 셀의 보호 슬리브로 사용됩니다.

• 반도체 및 진공 시스템: 플라즈마 챔버, 웨이퍼 처리 및 고진공 또는 부식성 환경의 뷰포트에 사용됩니다.

• 고온 계측: 용광로, 반응기 또는 열 화상 시스템의 투명 창 또는 절연체로 사용됩니다.

• 의료 및 분석 장비: 화학적 저항성과 멸균성이 필수적인 센서, 모세관 및 고순도 유로에 사용됩니다.

• 항공 우주 및 방위: 극한의 스트레스와 온도에 노출되는 고내구성 광학 하우징 또는 보호 인클로저로 사용됩니다.

장점

• 매우 매끄러운 연마 표면은 빛의 산란과 오염을 최소화합니다.

• 대부분의 산 및 알칼리와 호환되는 뛰어난 화학적 및 부식 저항성.

• 넓은 파장 범위에서 뛰어난 광학 투과율.

• 고온에서 우수한 기계적 강도와 치수 안정성.

• 까다로운 기계적, 광학 또는 화학적 환경에서 긴 수명.

일반적인 사양

FAQ

Q1: 연마된 사파이어 튜브와 연마되지 않은 사파이어 튜브의 차이점은 무엇입니까?
A1: 연마된 사파이어 튜브는 빛 투과 및 산란 감소를 위해 광학적으로 매끄러운 표면을 가지고 있는 반면, 연마되지 않은 튜브는 무광택이며 주로 기계적 또는 절연 목적으로 사용됩니다.

Q2: 사파이어 튜브를 맞춤 제작할 수 있습니까?
A2: 예, 치수, 표면 마감, 결정 방향 및 끝 모양(평면, 경사, 돔형)을 특정 프로젝트 요구 사항에 맞게 조정할 수 있습니다.

Q3: 사파이어 튜브는 열충격에 강합니까?
A3: 예, 사파이어는 유리 또는 석영에 비해 뛰어난 열충격 저항성을 가지고 있어 급격한 온도 변동에 적합합니다.

Q4: 사파이어는 석영과 어떻게 비교됩니까?
A4: 사파이어는 석영보다 훨씬 더 단단하고 긁힘에 강하며 더 높은 온도에서 작동할 수 있지만 더 비쌉니다.
