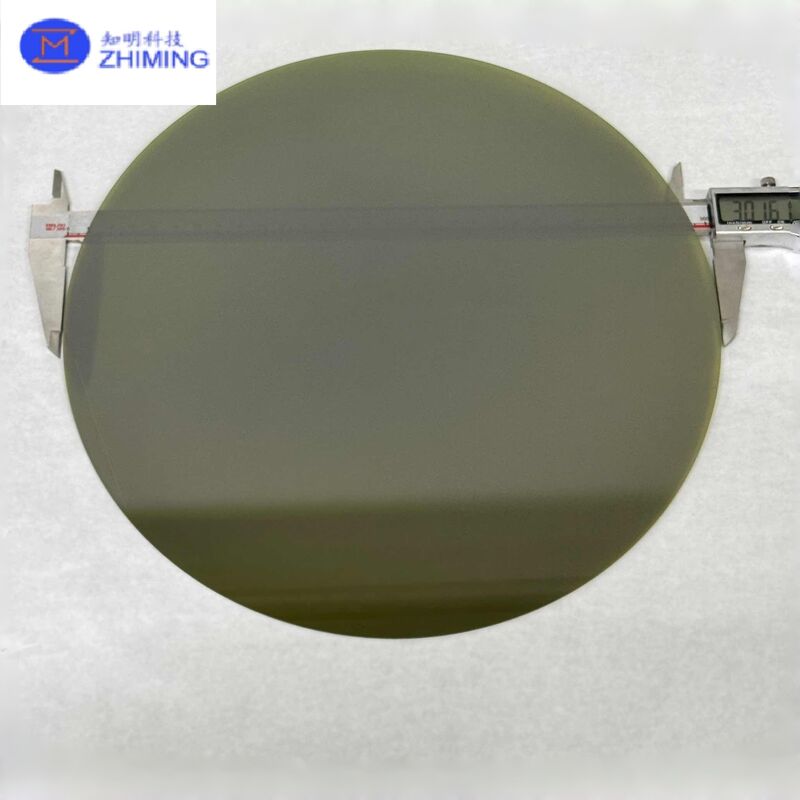

12인치 실리콘 카비드 (SiC) 웨이퍼는 차세대 넓은 대역 간격 반도체 기판을 대표합니다.고성능 전자기기 대용량 생산을 지원하기 위해 설계된기존 6인치 및 8인치 SiC 웨이퍼와 비교하면 12인치 포맷은 웨이퍼 당 사용 가능한 칩 영역을 크게 증가시키고 제조 효율성을 향상시킵니다.그리고 장기적인 비용 절감에 큰 잠재력을 제공합니다..
실리콘 카바이드 (silicon carbide) 는 넓은 대역 간격 반도체 물질로, 높은 분해 전기장 강도, 우수한 열 전도성, 높은 포화 전자 이동 속도,그리고 뛰어난 열 안정성이러한 특성은 12인치 SiC 웨이퍼를 고전압, 고전력 및 고온 애플리케이션에 이상적인 플랫폼으로 만듭니다.
소재: 단일 결정 실리콘 탄화물 (SiC)
다형: 4H-SiC (전력 장치 표준)
전도성 유형:
N형 (산화질소 도핑)
반 단열 (개인용)
12인치의 SiC 단일 결정의 성장은 온도 경사, 스트레스 분포 및 불순물 통합의 고급 통제를 필요로 합니다.개선 된 PVT (물리 증기 운송) 결정 성장 기술은 일반적으로 큰 지름을 달성하는 데 사용됩니다., 낮은 결함 SiC 볼.
12인치 SiC 웨이퍼의 생산은 일련의 고정밀 프로세스를 포함합니다.
큰 지름의 단일 결정 성장
크리스탈 오리엔테이션 및 인고트 슬라이싱
정밀 밀링 및 웨이퍼 희석
단면 또는 쌍면으로 닦는
고급 청소 및 종합 검사
각 단계는 철저히 통제되어 탁월한 평면성, 두께 균일성, 표면 품질을 보장합니다.
웨이퍼 당 더 높은 장치 출력: 더 큰 웨이퍼 크기는 실행 당 더 많은 칩을 가능하게합니다.
생산 효율성 향상: 차세대 공장용 최적화
비용 감축 가능성: 대용량 생산에서 장치 한 대의 저렴한 비용
우수한 열 및 전기 성능: 가혹 한 운영 조건 에 이상적
강력한 프로세스 호환성: 주류 SiC 전력 장치 제조에 적합합니다.
전기차 (SiC MOSFET, SiC Schottky 다이오드)
탑재 충전기 (OBC) 및 견인 인버터
고속 충전 인프라 및 전원 모듈
태양광 인버터 및 에너지 저장 시스템
산업용 모터 드라이브 및 철도 시스템
고급 전력 전자기기 및 국방 애플리케이션
| 항목 | N형생산등급 (P) | N형덤비 등급 (D) | SI 타입생산등급 (P) |
|---|---|---|---|
| 다형 | 4H | 4H | 4H |
| 도핑 유형 | N형 | N형 | / |
| 직경 | 300 ± 0.5mm | 300 ± 0.5mm | 300 ± 0.5mm |
| 두께 | 녹색: 600 ± 100 μm / 흰색 투명: 700 ± 100 μm | 녹색: 600 ± 100 μm / 흰색 투명: 700 ± 100 μm | 녹색: 600 ± 100 μm / 흰색 투명: 700 ± 100 μm |
| 표면 방향 (오프컷) | 4° 방향<11-20>± 0.5° |
4° 방향<11-20>± 0.5° |
4° 방향<11-20>± 0.5° |
| 웨이퍼 아이디 / 기본 평면 | 노치 (완전 둥근 웨이퍼) | 노치 (완전 둥근 웨이퍼) | 노치 (완전 둥근 웨이퍼) |
| 톱니 깊이 | 10.0 ∼ 1.5mm | 10.0 ∼ 1.5mm | 10.0 ∼ 1.5mm |
| TTV (총 두께 변동) | ≤ 10μm | NA | ≤ 10μm |
| MPD (마이크로 파이프 밀도) | ≤ 5 ea/cm2 | NA | ≤ 5 ea/cm2 |
| 저항성 | 측정 구역:중앙 8인치 영역 | 측정 구역:중앙 8인치 영역 | 측정 구역:중앙 8인치 영역 |
| 시 표면 표면 처리 | CMP (폴리싱) | 밀링 | CMP (폴리싱) |
| 엣지 처리 | 샴퍼 | 샴퍼가 없네 | 샴퍼 |
| 엣지 칩 (허용) | 칩 깊이 < 0.5mm | 칩 깊이 < 1.0 mm | 칩 깊이 < 0.5mm |
| 레이저 표시 | C쪽 표시 / 고객 요구 사항에 따라 | C쪽 표시 / 고객 요구 사항에 따라 | C쪽 표시 / 고객 요구 사항에 따라 |
| 폴리 타입 영역 (극화된 빛) | 폴리 타입이 없습니다 (변점 제외 3mm) | 다형성 면적 < 5% (변경 배제 3 mm) | 폴리 타입이 없습니다 (변점 제외 3mm) |
| 균열 (고 강도 빛) | 균열이 없어야 합니다 (변이 제외 3mm) | 균열이 없어야 합니다 (변이 제외 3mm) | 균열이 없어야 합니다 (변이 제외 3mm) |
Q1: 12인치 SiC 웨이퍼가 대량 생산에 준비되어 있습니까?
A: 12인치 SiC 웨이퍼는 현재 산업화의 초기 단계에 있으며 전 세계 주요 제조업체에 의해 시범 및 대량 생산을 위해 적극적으로 평가되고 있습니다.
Q2: 8인치 와이퍼에 비해 12인치 SiC 와이퍼의 장점은 무엇일까요?
A: 12인치 포맷은 웨이퍼당 칩 출력을 크게 증가시키고, 공장 처리량을 향상시키고, 장기적인 비용 이점을 제공합니다.
Q3: 웨이퍼 사양을 사용자 정의 할 수 있습니까?
A: 예, 전도성 유형, 두께, 닦기 방법 및 검사 등급과 같은 매개 변수는 사용자 정의 할 수 있습니다.
