상세 정보 |
|||
| 소재: | Sic 단 결정 4h-N | 등급: | 생산 등급 |
|---|---|---|---|
| 티씨엔크스: | 1.5 밀리미터 | 수라페이스: | DSP |
| 적용: | 에피택셜 | 직경: | 4 인치 |
| 색상: | 녹색 | MPD: | <1cm-2 |
| 강조하다: | 4h-N SIC 웨이퍼,4H-N 탄화 규소 웨이퍼,1.5 밀리미터 탄화 규소 웨이퍼 |
||
제품 설명
맞춤형 크기/2인치 / 3인치 / 4인치 / 6인치 6H-N / 4H-SEMI / 4H-N SIC 잉글 / 고 순도 4H-N 4인치 6인치 지름 150mm 실리콘 카바이드 싱글
시크 웨이퍼 4인치 주요 연구 인형 4H-N/SEMI 표준 크기
실리콘 카비드 (SiC) 크리스탈에 대해
카보룬드 (Carborundum) 이라고도 불리는 실리콘 카비드 (SiC) 는 화학 공식을 가진 실리콘과 탄소를 포함하는 반도체이다.SiC는 높은 온도나 높은 전압에서 작동하는 반도체 전자 장치에 사용됩니다., 또는 둘 다.SiC는 또한 중요한 LED 구성 요소 중 하나이며, GaN 장치를 키우기 위해 인기있는 기판이며, 고전력 LED에서 열 분산자로도 사용됩니다.
1설명
| 재산 | 4H-SiC, 단일 결정 | 6H-SiC, 단일 결정 |
| 레이시 매개 변수 | a=3.076 Å c=10.053 Å | a=3.073 Å c=15.117 Å |
| 겹치기 순서 | ABCB | ABCACB |
| 모스 강도 | ≈92 | ≈92 |
| 밀도 | 3.21g/cm3 | 3.21g/cm3 |
| 열 확장 계수 | 4-5×10-6/K | 4-5×10-6/K |
| 반열 지수 @750nm |
no = 2 입니다.61 |
no = 2 입니다.60 |
| 다이 일렉트릭 상수 | c~9.66 | c~9.66 |
| 열전도성 (N형, 0.02오hm.cm) |
a~4.2 W/cm·K@298K |
|
| 열전도성 (반 단열) |
a~4.9 W/cm·K@298K |
a~4.6 W/cm·K@298K |
| 밴드 간격 | 3.23 eV | 30.02 eV |
| 전기장 붕괴 | 3~5×106V/cm | 3~5×106V/cm |
| 포화 유동 속도 | 2.0×105m/s | 2.0×105m/s |
4H-N 4인치 지름의 실리콘 탄화물 (SiC) 기판 사양
| 2인치 지름의 실리콘 탄화물 (SiC) 기판 사양 | ||||||||||
| 등급 | 0 MPD 등급 | 생산급 | 연구등급 | 덤비 등급 | ||||||
| 직경 | 100. mm±0.5mm | |||||||||
| 두께 | 350μm±25μm 또는 500±25μm 또는 다른 맞춤형 두께 | |||||||||
| 웨이퍼 방향 | 축 외면: 4H-N/4H-SI를 위해 <1120> ±0.5°: 6H-N/6H-SI를 위해 <0001> ±0.5° | |||||||||
| 마이크로 파이프 밀도 | ≤0cm-2 | ≤1cm-2 | ≤5cm-2 | ≤10cm-2 | ||||||
| 저항성 | 4H-N | 00.015~0.028 Ω•cm | ||||||||
| 6H-N | 00.02~0.1 Ω•cm | |||||||||
| 4/6H-SI | ≥1E5 Ω·cm | |||||||||
| 주요 아파트 | {10-10} ± 5.0° | |||||||||
| 기본 평면 길이 | 18.5mm±2.0mm | |||||||||
| 2차 평면 길이 | 100.0mm±2.0mm | |||||||||
| 2차 평면 지향 | 실리콘 위면: 90° CW. 프라임 평면에서 ±5.0° | |||||||||
| 가장자리 배제 | 1mm | |||||||||
| TTV/Bow/Warp | ≤10μm /≤10μm /≤15μm | |||||||||
| 경직성 | 폴란드 Ra≤1 nm | |||||||||
| CMP Ra≤0.5 nm | ||||||||||
| 고 강도 빛에 의한 균열 | 아무 것도 | 1 허용, ≤2mm | 누적 길이 ≤ 10mm, 단일 길이 ≤ 2mm | |||||||
| 고 강도 빛에 의해 헥스 판 | 누적 면적 ≤1% | 누적 면적 ≤1% | 누적 면적 ≤3% | |||||||
| 고 강도 빛에 의한 다형 영역 | 아무 것도 | 누적 면적 ≤2% | 누적 면적 ≤5% | |||||||
| 고 강도 빛에 의한 긁힘 | 1 × 와이퍼 지름의 누적 길이에 3 개의 긁힘 | 5개의 스크래치로 1×와이퍼 지름의 누적 길이 | 5개의 스크래치로 1×와이퍼 지름의 누적 길이 | |||||||
| 엣지 칩 | 아무 것도 | 3개 허용, 각각 ≤0.5mm | 5개 허용, 각각 ≤1mm | |||||||

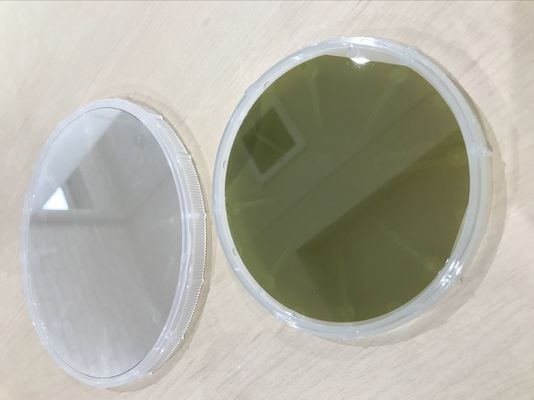

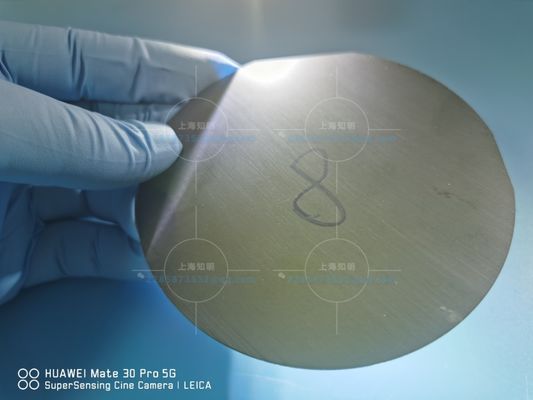

생산 전시 쇼
카탈로그 일반 크기우리 의 재고 목록 에
|
4H-N 타입 / 고순도 SiC 웨이퍼/실록
2인치 4H N형 SiC 웨이퍼/링릿
3인치 4H N형 SiC 웨이퍼 4인치 4H N형 SiC 웨이퍼/실링트 6인치 4H N형 SiC 웨이퍼/링릿 |
4H 반 단열 / 고 순도SiC 웨이퍼 2인치 4H 반 단열 SiC 웨이퍼
3인치 4H 반열성 SiC 웨이퍼 4인치 4H 반열성 SiC 웨이퍼 6인치 4H 반 단열 SiC 웨이퍼 |
|
6H N형 SiC 웨이퍼
2인치 6H N형 SiC 웨이퍼/링고트 |
2-6인치에 맞춘 크기
|
SiC 애플리케이션
응용 분야
- 1 고 주파수 및 고 전력 전자 장치 Schottky 다이오드, JFET, BJT, PiN,
- 다이오드, IGBT, MOSFET
- 2 광전자 장치: 주로 GaN/SiC 파란색 LED 기판 물질 (GaN/SiC) LED에서 사용됩니다.

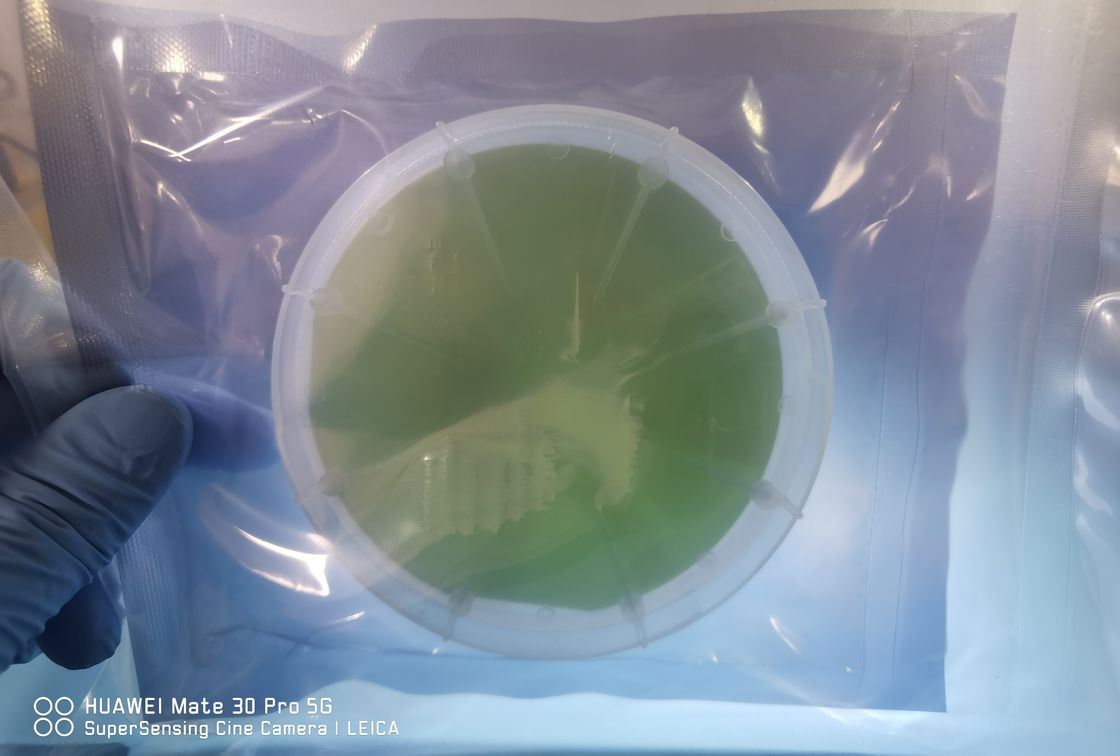

> 포장 ∙ 물류
우리는 패키지의 모든 세부 사항, 청소, 항 정적, 충격 치료에 대해 걱정합니다.
제품의 양과 모양에 따라, 우리는 다른 포장 과정을 취할 것입니다! 거의 단일 웨이퍼 카세트 또는 25pcs 카세트 100 등급 청소실에서.
FAQ
Q1. 당신은 공장이세요?
A1. 예, 우리는 광학 부품의 전문 제조업체입니다, 우리는 웨이퍼와 광학 렌즈 공정에서 8년 이상의 경험을 가지고 있습니다.
Q2. 당신의 제품의 MOQ는 무엇입니까?
A2. 우리의 제품이 재고에 있는 경우, 또는 1-10pcs를 위해 고객 MOQ가 없습니다.
Q3: 내 요구 사항에 따라 제품을 사용자 정의 할 수 있습니까?
A3.예, 우리는 귀하의 요구 사항에 따라 유로포틱 구성 요소에 대한 재료, 사양 및 광학 코팅을 사용자 정의 할 수 있습니다.
Q4. 어떻게 샘플을 구할 수 있나요?
A4. 그냥 우리에게 당신의 요구 사항을 보내, 우리는 그에 따라 샘플을 보낼 것입니다.
Q5. 몇 일 샘플이 완료 될 것입니다? 대량 생산에 대해 어떻게?
A5. 일반적으로, 우리는 샘플 생산을 완료하기 위해 1 ~ 2 주가 필요합니다. 대량 제품에 관해서는, 그것은 귀하의 주문량에 달려 있습니다.
Q6. 배송시간은 얼마인가요?
A6. (1) 재고를 위해: 배달 시간은 1-3 일입니다. (2) 맞춤형 제품: 배달 시간은 7 ~ 25 일입니다.
양에 따라
양에 따라
Q7. 품질을 어떻게 통제합니까?
A7. 생산 과정에서 4번 이상의 품질 검사,우리는 품질 테스트 보고서를 제공할 수 있습니다.
Q8. 한 달에 광 렌즈 생산 능력은 어떨까요?
A8. 약 1,000pcs / 월. 세부 요구 사항에 따라.
