상세 정보 |
|||
| 재료: | Sic 단 결정 4H-N 4H-SI | 등급: | 프로덕션 더미 및 제로 MPD |
|---|---|---|---|
| 티씨엔크스: | 0.35mm 및 0.5mm | LTV / TTV / 판재휨: | ≤5 um/≤15 u/$40 um/≤60 um |
| 애플리케이션: | MO와 반도체에 대해 | 지름: | 6 인치 150 밀리미터 |
| 색: | 녹차 | MPD: | Zero MPD 생산 등급의 경우 |
| 하이 라이트: | 150 밀리미터 SIC 웨이퍼,4H-N 타입 SiC 기판,제로 등급 탄화 규소 웨이퍼 |
||
제품 설명
탄화규소 (SiC) 기판 4H와 6H 에피레디 SiC 기판 /가 (150mm, 200 밀리미터) 실리콘 카바이드(SiC) 웨이퍼 앤형을 웨이퍼로 만듭니다

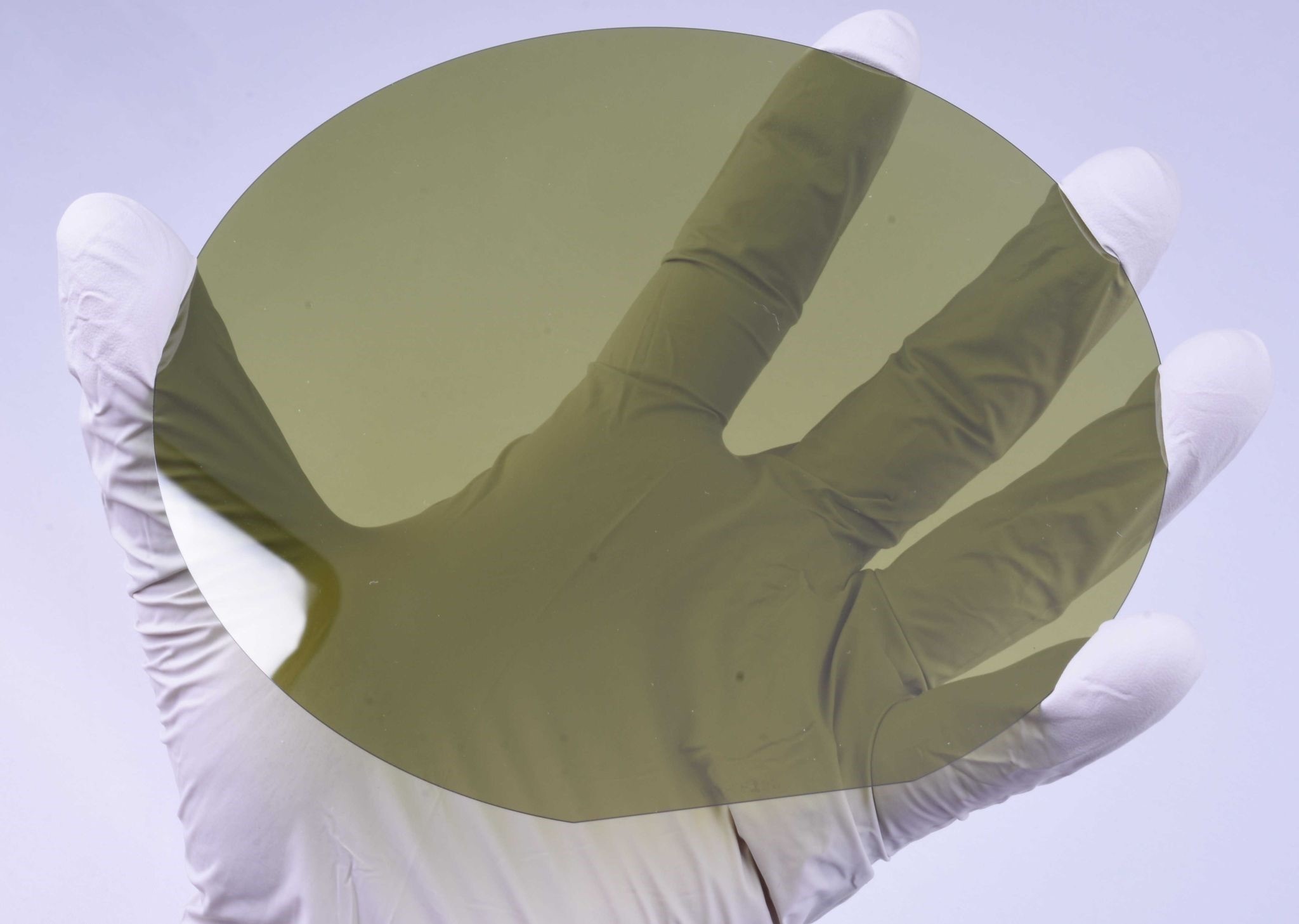

6 인치 SIC 웨이퍼 4H-N 타입 생산 등급은 탄화실리콘에 에피택셜 웨이퍼 질화 갈륨 층을 토합니다
탄화규소 (SiC)크리스탈에 대하여
SIC 웨이퍼가 고성능 전력 소자를 개발해서 장치 제조자들에게 일관된 고품질 기판을 제공하는 유명한 거래 주식회사 150 밀리미터를 상하이세요. 우리의 SiC 기판은 독점적 최신 기술 물리적 증기 운송 (PVT) 성장 기술과 컴퓨터 보조 제조 (캠)을 이용하여 최고 품질의 크리스탈 잉곳으로 만들어집니다. 진보적 웨이퍼 제작 기술은 당신이 필요로 하는 일관된 믿을 만한 품질을 보증하기 위해 잉곳을 웨이퍼로 변환시키는데 사용됩니다.
키특성
- 차세대 파워 전자 장치 장치에 대하여 목표로 지정된 성능과 소유 총비용을 최적화합니다
- 반도체 제조에서 개선된 규모의 경제를 위한 큰 직경 웨이퍼
- 특정 장치 제작에 대한 필요를 충족시키기 위한 허용 수준의 범위
- 고 결정 특성
- 저결함밀도
개선된 생산에 맞게 크기를 가집니다
6 인치 150 밀리미터 SIC 웨이퍼 크기로, 우리는 제조들에게 100 밀리미터 디바이스 제조와 비교해서 개선된 규모의 경제를 레버리징하기 위한 능력을 제공합니다. 우리의 6 인치 150 밀리미터 SIC 웨이퍼는 현존하고 발전하는 장치 제조 프로세스와의 호환성을 보증하기 위한 일관되게 우수한 기계적 특성을 제공합니다.
| 6 인치 200 밀리미터 n형의 SiC 기판 상술 | ||||
| 특성 | 피-모스 등급 | P-SBD 등급 | Ｄ 등급 | |
| 수정 상술 | ||||
| 결정은 형상을 이룬다 | 4H | |||
| 폴리타입 지역 | 어떤 것도 허락하지 않았습니다 | Area≤5% | ||
| (MPD) a | ≤0.2 /cm2 | ≤0.5 /cm2 | ≤5 /cm2 | |
| 마법 플레이트 | 어떤 것도 허락하지 않았습니다 | Area≤5% | ||
| 6 각형 다결정체 | 어떤 것도 허락하지 않았습니다 | |||
| 포함 a | Area≤0.05% | Area≤0.05% | 이용 불가능 | |
| 저항률 | 0.015Ωocm-0.025Ωocm | 0.015Ωocm-0.025Ωocm | 0.014Ωocm-0.028Ωocm | |
| (EPD) a | ≤4000/cm2 | ≤8000/cm2 | 이용 불가능 | |
| a를 (널어 말리세요) | ≤3000/cm2 | ≤6000/cm2 | 이용 불가능 | |
| (BPD) a | ≤1000/cm2 | ≤2000/cm2 | 이용 불가능 | |
| (TSD) a | ≤600/cm2 | ≤1000/cm2 | 이용 불가능 | |
| (적층 결함) | ≤0.5% 지역 | ≤1% 지역 | 이용 불가능 | |
| 표면 금속 오염물 | (Al, Cr, Cu, 아연, Pb, Ti인 Na, Ｋ인 Fe, Ni, Ca, Ｖ, Mn) ≤1E11 cm-2 | |||
| 기계적인 상술 | ||||
| 지름 | 150.0 밀리미터 +0mm/-0.2mm | |||
| 표면 배향 | 비축 :4' ±0.5를 향하여 <11-20>' | |||
| 1차 플래트 길이 | 47.5 밀리미터 ± 1.5 밀리미터 | |||
| 2차 플래트 길이 | 어떤 2차 플래트 | |||
| 1차 플래트 배향 | <11-20>±1' | |||
| 2차 플래트 배향 | 이용 불가능 | |||
| 직각 방향이탈 | ±5.0' | |||
| 표면가공도 | C-표면 :광학 니스, Si 면 :CMP | |||
| 웨이퍼 에지 | 베벨링 | |||
| 조도 (10μm×10μm) | si 면 Ra≤0.20 nm ; Ｃ 표면 Ra≤0.50 nm | |||
| 두께 a | 350.0μm± 25.0 μm | |||
| LTV(10mm×10mm)A | ≤2μm | ≤3μm | ||
| (TTV) a | ≤6μm | ≤10μm | ||
| a를 (숙이세요) | ≤15μm | ≤25μm | ≤40μm | |
| a를 (만곡시키세요) | ≤25μm | ≤40μm | ≤60μm | |
| 표면 상술 | ||||
| 칩 / 상품 주문 | 어떤 것도 ≥0.5mm 폭과 깊이를 허용하지 않았습니다 | Qty.2 ≤1.0 밀리미터 폭과 깊이 | ||
| 스크래치 a (Si Face,CS8520) | ≤5과 누적된 Length≤0.5×Wafer 지름 | ≤5과 누적된 Length≤1.5× 웨이퍼 직경 | ||
| TUA(2mm*2mm) | ≥98% | ≥95% | 이용 불가능 | |
| 결함 | 어떤 것도 허락하지 않았습니다 | |||
| 오염물 | 어떤 것도 허락하지 않았습니다 | |||
| 에지 배제 | 3 밀리미터 | |||
카탈로그 공통 사이즈 우리의 저장소 목록에서
4H-N 종류 / 고순도 SIC 웨이퍼 / 잉곳 2 인치 4H n형 탄화 규소 웨이퍼 / 잉곳 3 인치 4H n형 탄화 규소 웨이퍼 4 인치 4H n형 탄화 규소 웨이퍼 / 잉곳 6 인치 4H n형 탄화 규소 웨이퍼 / 잉곳 | 2 인치 4H 반 절연성 탄화규소 웨이퍼 3 인치 4H 반 절연성 탄화규소 웨이퍼 4 인치 4H 반 절연성 탄화규소 웨이퍼 6 인치 4H 반 절연성 탄화규소 웨이퍼 |
6H n형 SIC 웨이퍼 2 인치 6H n형 탄화 규소 웨이퍼 / 잉곳 | 2-6inch를 위한 커스텀지드 사이즈 |
>Packaging - 물류관리
패키지와 안티 스태틱인 세정과 전기쇼크요법에 대한 각각 세부에 대한 우려.
제품의 양과 모양에 따르면, 우리는 다른 패키징 공정을 취할 것입니다! 거의 100 등급 세척실에서 한 개의 웨이퍼 카세트 또는 25 PC 카세트에 의해.
