실리콘 웨이퍼 GaN-on-Si에 갈륨 나이트라이드 2인치 4인치 6인치 8인치 CMOS 기술

갈륨 나트라이드 가N-on-Si 2 실리콘 웨이퍼4,6CMOS 기술을 위해 8인치

실리콘 웨이퍼에 갈륨 나트라이드

실리콘의 갈륨산화물 (GaN-on-Si) 은 반도체 기술에서 유망한 발전입니다.갈륨 나이트라이드 (GaN) 의 유리한 특성을 비용 효율적인 실리콘 기판과 결합합니다.이 요약은 반도체 산업에서 GaN-on-Si 웨이퍼의 주요 특성과 잠재적 응용을 탐구합니다.

GaN-on-Si 웨이퍼는 GaN의 뛰어난 열 및 전기적 특성을 활용하여 성능과 효율성 측면에서 전통적인 실리콘 장치를 능가합니다.실리콘 기판에 GaN의 통합은 사파이어와 같은 다른 기판에 비해 더 나은 열 전도성을 제공합니다., 높은 전력 응용 프로그램에서 향상 된 전력 처리 기능과 감소 된 열 분비를 지원합니다.

반도체 재료의 선택은 신뢰성 있고 효율적인 전자 기기를 만드는 데 중요한 역할을 합니다.오랫동안 업계를 지배했지만 현대 전자 장치의 점점 더 엄격한 요구 사항을 충족시키는 데 어려움을 겪고 있습니다.GaN-on-Si는 높은 분해 전압, 높은 전자 이동성,기존 실리콘 제조 공정과 호환성.

시뮬레이션 및 분석 도구는 GaN-on-Si 웨이퍼의 전기적 및 열적 특성을 평가하는 데 매우 중요하며 설계자가 장치 성능과 효율성을 최적화하는 데 도움이됩니다.이 요약은 반도체 제조에서 재료 선택의 중요성을 강조합니다., GaN-on-Si를 차세대 전력 전자제품, LED 조명 및 무선 통신 장치의 유망한 후보로 강조합니다.

결론적으로, GaN-on-Si 웨이퍼는 GaN의 성능 장점과 실리콘의 제조 확장성의 매력적인 시너지를 제공합니다.현대 기술 애플리케이션의 변화하는 요구에 대응할 수 있는 향상된 반도체 장치의 길을 열어주는 것.

실리콘 웨이퍼의 특성에 대한 갈륨 질화물

실리콘 (GaN-on-Si) 웨이퍼에 있는 갈리엄 나이트라이드의 속성은 다음과 같다.

1. 전기적 특성:

   • 높은 전자 이동성: GaN-on-Si는 높은 전자 이동성을 나타내며, 더 빠른 스위칭 속도와 전력 장치의 낮은 켜기 저항을 허용합니다.
   • 높은 분해 전압: GaN-on-Si 장치는 전통적인 실리콘 장치에 비해 더 높은 전압을 견딜 수 있으므로 고전력 애플리케이션에 적합합니다.

2. 열 특성:

   • 증강 열 전도성: 실리콘 기판은 사피어에 비해 더 나은 열 전도성을 제공하여 GaN-on-Si 장치의 열 분사 및 신뢰성을 향상시킵니다.
   • 열 저항 감소: 열 저항이 낮으면 효율적인 열 관리가 가능하며, 이는 고전력 작동 하에서 장치 성능과 수명을 유지하는 데 중요합니다.

3. 물질적 호환성 및 통합:

   • 실리콘 제조 공정과의 호환성: 기존 실리콘 처리 시설을 사용하여 GaN-on-Si 웨이퍼를 제조 할 수 있습니다.비용 효율적인 생산 및 주류 반도체 제조에 대한 통합을 가능하게 하는.
   • 통합 능력: GaN 장치를 실리콘 기반 회로와 통합 할 수있는 능력은 설계 유연성을 향상시키고 복잡한 통합 시스템의 개발을 가능하게합니다.

4. 광학 및 물리적 특성:

   • 가시광선 투명성: GaN-on-Si 물질은 가시광선 스펙트럼에서 투명할 수 있어 LED 및 광탐지 장치와 같은 광전자 응용에 적합합니다.
   • 기계적 안정성: GaN-on-Si 웨이퍼는 기계적 안정성을 제공하며 다양한 운영 조건에서 장치의 무결성과 성능을 유지하는 데 중요합니다.

실리콘 웨이퍼의 적용에 갈륨 질화물

1. 전력전자: GaN-on-Si 웨이퍼는 RF 증폭기, 전력 변환기 및 전원 공급 장치와 같은 고 주파수 및 고 전력 장치에서 사용됩니다. 그들은 더 높은 효율, 작은 크기를 제공합니다.그리고 전통적인 실리콘 기반 장치에 비해 더 나은 열 관리.

2. LED 조명: GaN-on-Si 물질 은 일반 조명, 자동차 조명 및 디스플레이 를 위한 LED (광 발광 다이오드) 의 제조 에 사용 된다.그리고 기존 LED에 비해 더 긴 수명.

3. 무선 통신: GaN-on-Si 장치는 5G 네트워크와 레이더 응용 프로그램을 포함하여 고속 무선 통신 시스템에서 사용됩니다.고 주파수 성능과 낮은 소음 특성으로 이러한 까다로운 애플리케이션에 적합합니다..

4. 태양 에너지: GaN-on-Si 기술은 효율을 향상시키고 에너지 변환 및 저장과 관련된 비용을 줄이기 위해 태양광 (PV) 태양 전지에서 사용하도록 탐구되고 있습니다.

5. 소비자 전자제품: GaN-on-Si는 컴팩트한 크기, 높은 효율성 및 빠른 충전 기능으로 인해 전원 어댑터, 충전기 및 인버터와 같은 다양한 소비자 전자 장치에 통합됩니다.

6. 자동차: GaN-on-Si 웨이퍼는 전기 차량 (EV) 을 포함한 자동차 애플리케이션에서 견인력을 얻고 있으며 효율적인 에너지 변환과 관리를 위해 전력 전자제품에 사용됩니다.

7. 의료 장비: GaN-on-Si 기술은 신뢰성, 효율성 및 고주파 신호 처리 능력으로 의료 장치에 사용됩니다.진단 영상 및 치료 장비의 발전에 기여.

8. 산업용 용도: GaN-on-Si 장치는 높은 효율성과 신뢰성이 중요한 산업 자동화, 로봇 및 전원 공급 장치에서 응용 프로그램을 찾습니다.

전반적으로, GaN-on-Si 웨이퍼는 다양한 고성능 반도체 응용을위한 다재다능한 플랫폼을 제공하며 에너지 효율성, 통신 기술,소비자 전자제품.

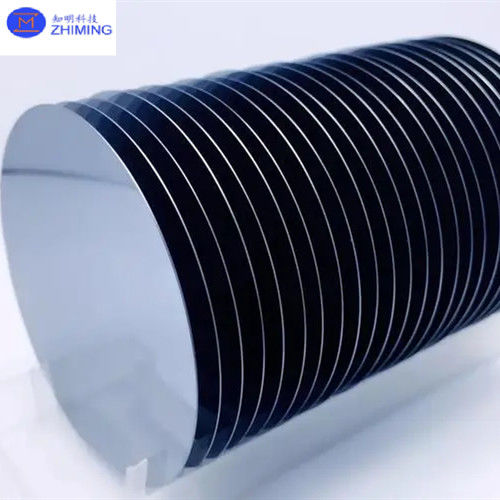

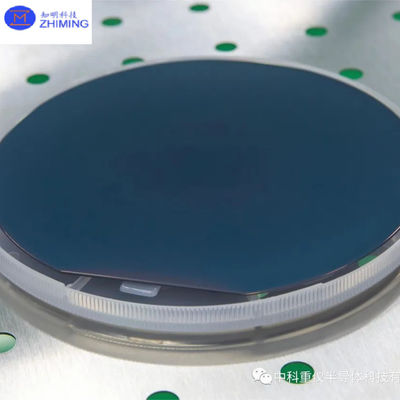

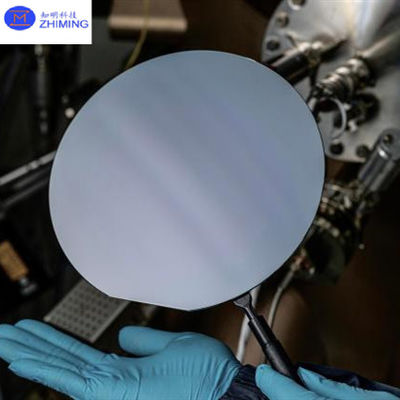

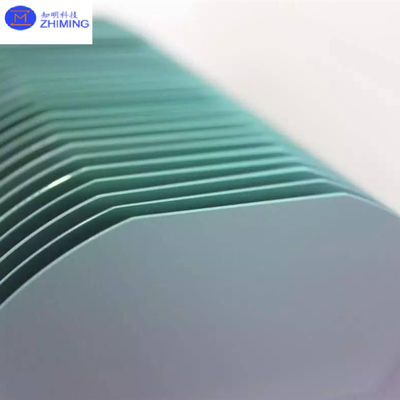

실리콘 웨이퍼 사진에 있는 ZMSH 갈륨 나이트라이드

실리콘 웨이퍼의 질서와 답변

시에 있는 갈륨산화물은 무엇일까요?

실리콘 위에 있는 갈리움 질화물 (GaN-on-Si) 은 갈리움 질화물 (GaN) 이 실리콘 (Si) 기판에 재배되는 반도체 기술을 가리킨다.이 통합은 다양한 전자 및 광 전자 응용 프로그램에서 향상된 성능을 달성하기 위해 두 재료의 고유한 특성을 결합.

GaN-on-Si에 대한 핵심 사항:

1. 재료 조합: GaN는 넓은 대역 간격과 높은 전자 이동성으로 알려져 있으며, 고전력 및 고주파 애플리케이션에 적합합니다.기존의 제조 공정을 가진 비용 효율적인 기판을 제공합니다..

2. 장점: 실리콘 기판에 GaN를 통합하면 여러 장점이 있습니다.

   • 비용 효율성: 현존하는 실리콘 제조 시설을 활용하면 사피르 또는 실리콘 카바이드 기판을 사용하는 것과 비교하면 생산 비용을 줄일 수 있습니다.
   • 열 관리: 실리콘 기판은 다른 재료에 비해 더 나은 열 전도성을 가지고 있으며 GaN 장치에서 열 분비를 돕습니다.
   • 확장성: GaN-on-Si 기술은 반도체 산업에서 실리콘의 확장성과 인프라에서 잠재적으로 이익을 얻을 수 있습니다.

실리콘보다 갈리엄 나이트라이드의 장점은 무엇일까요?

갈륨 나이트라이드 (GaN) 는 실리콘 (Si) 에 비해 여러 가지 장점을 제공하며, 특히 특정 고성능 응용 프로그램에서:

1. 넓은 대역 간격: GaN은 실리콘 (1.1 eV) 에 비해 더 넓은 대역 간격 (약 3.4 eV) 을 가지고 있습니다.이 특징은 GaN 장치가 중요한 누출 전류없이 더 높은 전압과 온도에서 작동 할 수 있습니다., 고전력 애플리케이션에 적합합니다.

2. 높은 전자 이동성: GaN은 실리콘보다 높은 전자 이동성을 나타내며, 이는 전자들이 물질을 통해 더 빨리 움직일 수 있다는 것을 의미합니다.이 특성 은 전자 장치 에서 더 빠른 스위치 속도 와 더 낮은 켜기 저항 을 가져옵니다, 더 높은 효율과 전력 손실을 줄입니다.

3. 고 분사 전압: GaN 장치는 실리콘에 비해 더 높은 붕괴 전압을 견딜 수 있습니다. 이것은 특히 장치가 높은 전압과 전류를 처리해야하는 전력 전자 응용 분야에서 유리합니다.

4. 고주파 작동: 높은 전자 이동성 및 낮은 기생용량으로 인해 GaN 장치는 실리콘 기반 장치보다 훨씬 높은 주파수에서 작동 할 수 있습니다.이것은 GaN를 RF 증폭기 응용 프로그램에 이상적으로 만듭니다., 고주파 전력 변환기 및 무선 통신 시스템 (예: 5G 네트워크).

5. 소형화 와 효율성: GaN 장치는 일반적으로 작은 크기의 경우에도 실리콘 장치에 비해 낮은 손실과 더 높은 효율을 나타냅니다. 이것은 컴팩트하고 가벼운,에너지 효율적인 전자 및 전력 시스템.

6. 열 관리: 실리콘은 좋은 열전도성을 가지고 있지만, GaN는 더 효과적으로 열을 분산시킬 수 있습니다.특히 GaN-on-Si 기술에서 실리콘 카바이드 (SiC) 또는 실리콘 자체와 같은 적절한 기판과 통합되면.

7. 실리콘 기술과의 통합: 가안은 기존의 실리콘 제조 인프라를 활용하여 실리콘 기판에서 재배 할 수 있습니다.이 통합은 잠재적으로 생산 비용을 줄이고 대규모 반도체 제조에 대한 확장성을 향상시킵니다..

8. 신청서: GaN은 특히 전력 전자제품, LED 조명, RF/마이크로 웨이브 장치 및 자동차 전자제품과 같은 응용 분야에 선호됩니다.특유의 특유의 조합이 뛰어난 성능을 가능하게 하는 경우, 효율성, 신뢰성

요약하자면 갈륨 나트라이드 (GaN) 는 특히 고전력, 고주파 및 효율성 중요한 응용 분야에서 실리콘 (Si) 에 비해 여러 가지 분명한 장점을 제공합니다.다양한 최첨단 기술에 도입을 촉진.
