상세 정보 |
|||
| 매개 변수: | n형 | 폴리타입: | 4h |
|---|---|---|---|
| 두께: | 500.0µm±25.0µm | 등급: | 프라임, 더미, 연구 |
| 직경: | 200.0mm +0mm/-0.5mm | 노치 방향: | <1-100>±1' |
| 표면 거칠기(10µm×10µm): | Si 면 Ra≤0.2 nm, C 면 Ra≤0.5 nm | 표면 금속 오염: | (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca,V, Mn) ≤1E11cm-2 |
| 강조하다: | 8인치 지름의 SiC 웨이퍼,LTV TTV BOW Warp SiC 웨이퍼,P등급의 SiC 웨이퍼 |
||
제품 설명
SiC 웨이퍼 4H N 타입 8인치 생산품품품품품품품품품품품품품품품품품품품품품품품품품품
SiC 웨이퍼의 설명:
SiC 웨이퍼는 전기적 및 열적 특성이 우수한 반도체 물질이다. 그것은 다양한 응용 분야에 이상적인 고성능 반도체이다.높은 열 저항력 외에도다른 반도체와 비교했을 때, 실리콘 탄화화물 웨이퍼는 광범위한 전력 및 전압 응용 프로그램에 이상적입니다.이것은 다양한 전기 및 광 장치에 적합하다는 것을 의미합니다..SiC 웨이퍼는 사용 가능한 가장 인기있는 반도체 재료입니다. 그것은 많은 응용 분야에 적합 한 고품질 반도체 재료입니다.실리콘 탄화물 웨이퍼는 다양한 종류의 전자 장치에 매우 유용한 재료입니다우리는 고품질의 SiC 웨이퍼와 기판을 제공합니다. 이들은 n 타입과 반 단열 형태로 모두 제공됩니다.
SiC 웨이퍼의 특성:
1높은 대역 간격 에너지
2높은 열전도성
3고강도
4좋은 화학적 안정성
SiC 웨이퍼의 형태:
| 재산 | P급 | D급 | |
| 크리스탈 형태 | 4H | ||
| 다형 | 허용되지 않습니다. | 면적≤5% | |
| (MPD) a | ≤1/cm2 | ≤5/cm2 | |
| 헥스 플릿 | 허용되지 않습니다. | 면적≤5% | |
| 포함 a | 면적≤0.05% | 제1호 | |
| 저항성 | 0.015Ω•cm ∙0.028Ω•cm | 0.014Ω•cm ∙0.028Ω•cm | |
| (EPD) a | ≤8000/cm2 | 제1호 | |
| (TED) a | ≤6000/cm2 | 제1호 | |
| (BPD) a | ≤2000/cm2 | 제1호 | |
| (TSD) a | ≤1000/cm2 | 제1호 | |
| 스파킹 오류 | ≤ 1% 면적 | 제1호 | |
| 톱니 방향 | <1-100>±1° | ||
| 톱니 각 | 90° +5°/-1° | ||
| 톱니 깊이 | 10.00mm+0.25mm/-0mm | ||
| 정사각형 오진 방향 | ±5.0° | ||
| 표면 마감 | C-Face: 광학 롤러, Si-Face: CMP | ||
| 웨이퍼 엣지 | 비벨링 | ||
| 표면 거칠성 ((10μm × 10μm) | Si 얼굴 Ra≤0.2 nm;C 얼굴 Ra≤0.5 nm | ||
| LTV ((10mm×10mm) a | ≤3μm | ≤5μm | |
| (TTV) a | ≤ 10μm | ≤ 10μm | |
| (BOW) a | ≤ 25μm | ≤ 40μm | |
| (Warp) | ≤ 40μm | ≤ 80μm | |

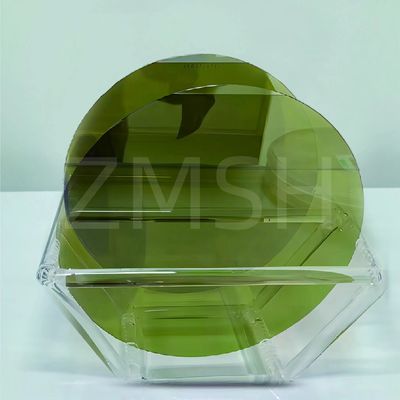

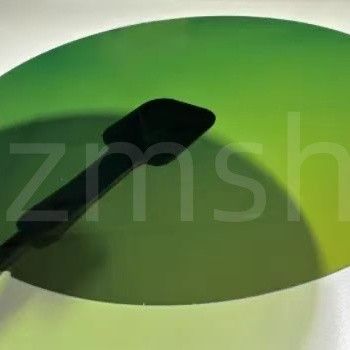

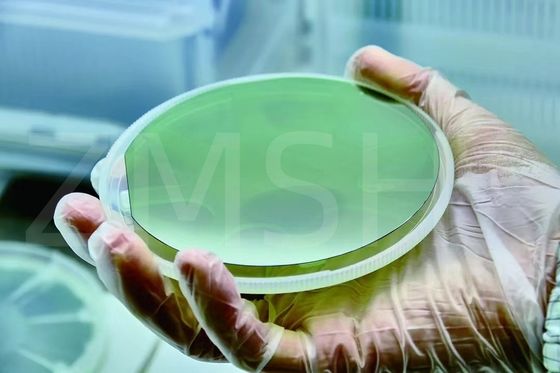

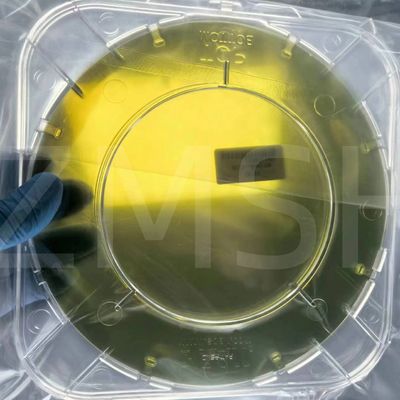

SiC 웨이퍼의 사진:
SiC 웨이퍼의 적용:
1전원 장치:
SiC 웨이퍼는 전력 전자 장치인 전력 MOSFET (금속 산화 반도체 현장 효과 트랜지스터), 쇼트키 다이오드 및 전력 통합 모듈 등의 제조에 널리 사용됩니다.높은 열전도성의 장점으로 인해, 높은 분해 전압, 그리고 높은 전자 이동성 SiC, 이 장치들은 고온, 고전압,그리고 고주파 환경.
2광전자 장치:
SiC 웨이퍼는 광전자 장치에서 중요한 역할을 하며, 광탐지, 레이저 다이오드, 자외선 원자 등을 제조하는 데 사용됩니다.우수한 광학 및 전자적 특성 으로 실리콘 탄화물 은 선호 되는 재료 가 된다, 특히 높은 온도, 주파수 및 전력 수준이 필요한 응용 프로그램에서 우수합니다.
3- 라디오 주파수 (RF) 장치:
SiC 웨이퍼는 또한 RF 전력 증폭기, 고주파 스위치, RF 센서 및 기타 RF 장치의 제조에 사용됩니다. 높은 열 안정성, 고주파 특성,그리고 SiC의 낮은 손실은 무선 통신 및 레이더 시스템과 같은 RF 애플리케이션에 대한 이상적인 선택.
4고온 전자제품:
높은 열 안정성과 온도 내성이 있기 때문에 SiC 웨이퍼는 고온 환경에서 작동하도록 설계된 전자제품의 생산에 사용됩니다.고온 전력 전자제품 포함, 센서, 컨트롤러
SiC 웨이퍼의 응용 그림:
질문과 답변:
1질문:무슨 일이야?중요성고품질의 실리콘 카바이드 웨이퍼?
A: 이것은 반도체 산업의 고성능과 매우 신뢰할 수있는 장치에 대한 수요를 충족시키는 실리콘 탄화물 장치의 대용량 생산을 가능하게하는 중요한 단계입니다.
2. 질문: 실리콘 카바이드 웨이퍼는 파워 전자 및 광 전자 등 특정 반도체 응용 프로그램에 어떻게 활용됩니까?
A: 실리콘 탄화화물 웨이퍼는 전력 전자제품에 사용되며 전력 MOSFET,고열전도성과 전압 처리 능력으로 인해 전력 모듈광전자에서 SiC 웨이퍼는 광탐지, 레이저 다이오드 및 UV 소스에 사용되며 넓은 대역 간격과 높은 온도 안정성 때문에고성능 광전자 장비를 가능하게 하는.
3. 질문: 반도체 응용 프로그램에서 전통적인 실리콘 웨이퍼에 비해 실리콘 카바이드 (SiC) 는 어떤 장점을 제공합니다?
A: 실리콘 탄화물은 전통적인 실리콘 웨이퍼에 비해 여러 가지 장점을 제공합니다. 더 높은 분해 전압, 더 높은 열 전도성, 더 넓은 대역 간격 및 향상된 온도 안정성.이러한 특성은 SiC 웨이퍼를 고전력, 고주파 및 고온 애플리케이션에서 전통적인 실리콘 웨이퍼가 최적의 성능을 발휘하지 않을 수 있습니다.
