상세 정보 |
|||
분자 무게: | 101.96 | 반짝이는: | DSP, SSP |
---|---|---|---|
굴절률: | 일반적으로 약 1.76(589Nm에서) | 사용자 정의: | 받아들여질 수 있습니다. |
에너지 격차: | 이용 불가능 | 투명도 등급: | FL |
화확적 안정성: | 훌륭해요 | 직경 공차: | ≤3% |
강조하다: | LED 사파이어 웨이퍼,사용자 정의 사피어 웨이퍼,12인치 사파이어 웨이퍼 |
제품 설명
사파이어 웨이퍼 12인치 AL2O3 사용자 정의 DSP SSP C 평면 A 평면 M 평면 LED 사파이어 기판
제품 설명 12인치 사파이어 웨이퍼:
사파이어는 고온, 열 충격, 물과 모래의 침식, 그리고 긁힘에 견딜 수 있도록 하는 물리적, 화학적, 광학적 특성의 독특한 조합을 가진 물질입니다.그것은 3μm에서 5μm까지 많은 IR 응용 프로그램에 대한 우수한 창 재료입니다.C 평면 사피르 기판은 파란색 LED 및 레이저 다이오드용 GaN과 같은 III-V 및 II-VI 화합물을 재배하는 데 널리 사용됩니다.R 평면 사파이어 기판은 마이크로 전자 IC 응용 용도로 실리콘의 이성 대각선 퇴적에 사용됩니다..
캐릭터12인치 사파이어 웨이퍼:
사파이어 웨이퍼는 일반적으로 알루미나 (Al2O3) 크리스탈을 가리키는 일반적으로 사용되는 반도체 재료입니다. 사파이어 웨이퍼의 몇 가지 특징은 다음과 같습니다:
1광학적 특성:
사파이어 웨이퍼는 특히 가시광선 및 근 적외선 스펙트럼 범위에서 우수한 광 투명성을 가지고 있습니다. 이것은 사파이어 웨이퍼를 광 센서, 레이저,및 광전자 장치.
2강도 및 마모 저항:
사파이어 웨이퍼는 다이아몬드 다음으로 매우 높은 강도를 가지고 있으며, 따라서 좋은 마모 저항을 가지고 있습니다.이 특성 으로 사파이어 웨이퍼 는 스크래치 에 저항 하고 착용 에 저항 하는 표면 을 필요로 하는 애플리케이션 에서 매우 유용 합니다시계의 표면 코팅과 광학 창문 등이 있습니다.
3화학적 안정성:
사파이어 웨이퍼는 좋은 화학적 안정성을 가지고 있으며 산 및 알칼리 부식에 저항 할 수 있습니다. 이것은 화학 센서, 생의학적 장치,고온/고압 환경.
4열 특성:
사파이어 웨이퍼는 높은 열전도와 열역량을 가지고 있어 고온 환경에서 더 안정적입니다.사파이어 웨이퍼는 고온 센서에서 이상적인 재료 선택입니다., 레이저 냉각 시스템, 고온 전자 장치
매개 변수 테이블12인치 사파이어 웨이퍼:
항목 | 사양 | ||||
---|---|---|---|---|---|
직경 | 2인치 | 4인치 | 6인치 | 8인치 | 12인치 |
소재 | 인공 사피르 (Al2O3 ≥ 99.99%) | ||||
두께 | 430±15μm | 650±15μm | 1300±20μm | 1300±20μm | 3000±20μm |
표면 방향성 |
c 평면 (0001) | ||||
길이가 | 16±1mm | 30±1mm | 47.5±2.5mm | 47.5±2.5mm | *협상 가능 |
오리엔테이션 | a 평면 0±0.3° | ||||
TTV * | 10μm | 10μm | 15μm | 15μm | *협상 가능 |
BOW * | -10 ~ 0μm | -15 ~ 0μm | -20 ~ 0μm | -25 ~ 0μm | *협상 가능 |
워프 * | 15μm | 20μm | 25μm | 30μm | *협상 가능 |
앞면 완공 |
에피 준비 (Ra<0.3nm) | ||||
뒷면 완공 |
랩링 (Ra 0.6 ~ 1.2μm) | ||||
포장 | 청정실의 진공 포장 | ||||
최고급 | 고품질 청소: 입자 크기: 0.3m), 0.18pcs/cm2, 금속 오염: 2E10/cm2 | ||||
언급 | 사용자 정의 가능한 사양: a/ r/ m 평면 방향, 비각, 모양, 이중 양면 닦기 |

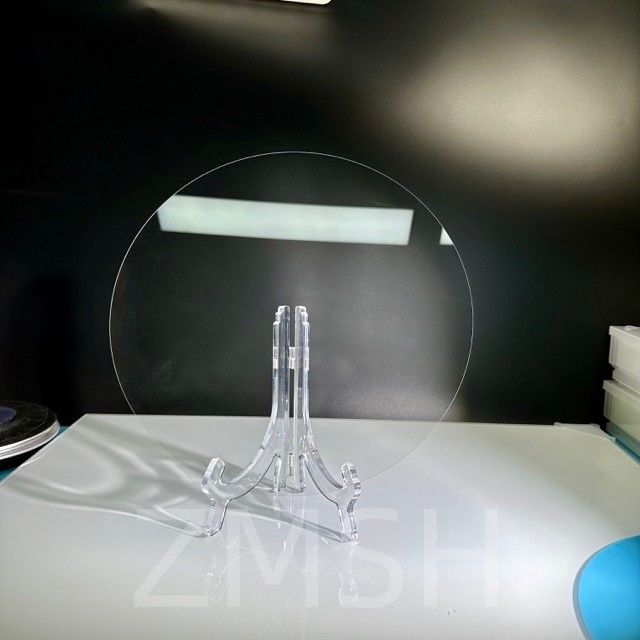

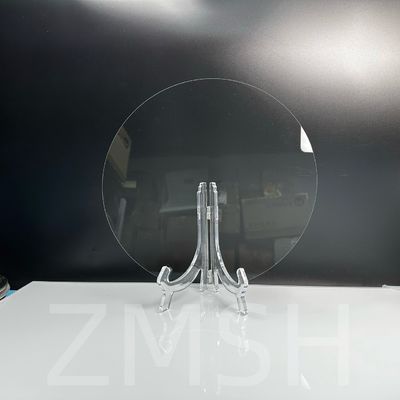

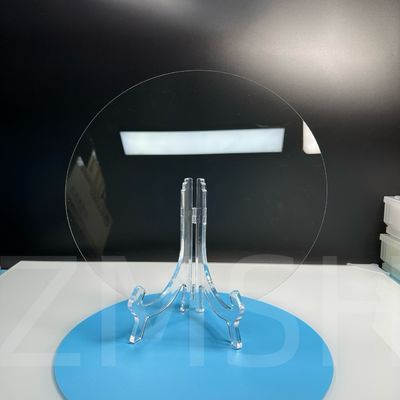

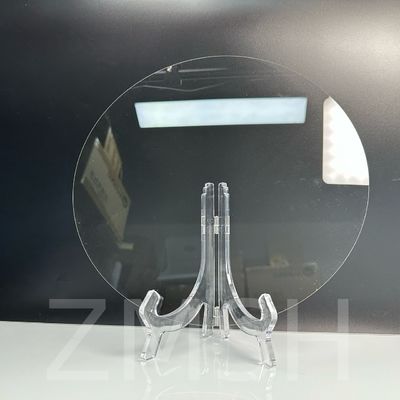

12인치 사파이어 웨이퍼의 실제 사진:


의 적용12인치 사피어 웨이퍼:
1C 평면 사파이어 웨이퍼는 갈륨 나트라이드 (GaN), 알루미늄 나트라이드 (AlN), 인디엄 나트라이드 (InN),아연산화물 (UV광선 방출을 나타내는 ZnO), 아연 산화물 (UV 빛을 방출하는 물질에 대한 SnO2).
2또한, 표준 C 평면 (0001) 사파이어 웨이퍼는 LED 흰색, 파란색, UV,금속 유기 화학 증기 퇴적 (MOCVD) 같은 기술을 통해, 분자 빔 에피택시 (MBE), 플라스마 증강 화학 증기 퇴적 (PECVD), 그리고 다른 에피택시 성장 방법.
3표준 사파이어 웨이퍼는 또한 헤테로 융합 양극 트랜지스터 (HBT), 레이저 다이오드 (LD), UV 검출기, 나노 튜브,그리고 고온용 열분 dissipating 재료로, 고전력 및 고주파 전자 장치.
12인치 사파이어 웨이퍼f 신청 사진:
12인치 사파이어 웨이퍼의 사용자 정의:
우리는 1인치, 2인치, 3인치, 4인치, 5인치, 6인치, 8인치, 그리고 12인치 지름 등 다양한 크기의 사피어 기판에 대한 사용자 정의 옵션을 제공합니다.우리의 사피어 웨이퍼는 귀하의 특정 요구 사항을 충족하도록 조정할 수 있습니다, 지름 허용값 ≤ 3%
199.999%의 고순결성 단일 결정 Al2O3 광학 고급 물질을 이용합니다.
2특화된 CMP (화학-기계 닦기) 기술이 사용되어 비용 효율적인 성능을 보장합니다.
3모든 결정 지향은 탁월한 표면 품질을 나타냅니다. (C 평면 표면 거칠성 0.2 nm, A 평면, M 평면, R 평면 등 0.5 nm 미만).
4각 웨이퍼 표면의 우수한 청결을 보장하기 위해 18 MΩ*cm를 초과하는 초순수와 함께 클래스 100 정화 영역에서 청소합니다.
525개의 웨이퍼 또는 단일 웨이퍼 상자에 포장되어 고객 연구의 유연성을 극대화합니다.
6각각의 웨이퍼는 추적성을 위해 제품 일련 번호가 부여됩니다.
7합리적이고 컴팩트한 카드 포장은 더 안전한 운송과 비용 절감을 보장합니다.
8표준 스펙 웨이퍼는 일반적으로 신속한 배달을 위해 재고에 있습니다.
FAQ:
1질문: 사파이어와 실리콘 웨이퍼의 차이는 무엇일까요?
A: LED는 사피르의 가장 인기있는 응용입니다. 이 물질은 투명하고 빛의 훌륭한 전도입니다.실리콘은 불투명하며 효율적인 빛 추출을 허용하지 않습니다.반도체 물질은 LED를 위해 이상적입니다. 그것은 저렴하고 투명하기 때문입니다.
2질문: 반도체에서 사파이어는 무엇입니까?
A: 높은 순수성 단일 결정 (AI2O3), 사피어는 반도체 제조의 정확하고 까다로운 요구 사항에 이상적입니다. 투명하면서도 내구성있는, 입자 없는,낮은 기술 소재에 너무 어려운 공격적인 환경에서 비용 효율적인 솔루션.
3 질문: 사파이어에는 왜 실리콘이 있을까요?
A: SOS는 가열된 사피르 기판에 CMOS (완전 MOS) 기술 (실리콘 온 단열기 (SOI) 가족) 의 일부입니다.사파이르 의 장점 은 그 가 훌륭 한 전기 단열물 인 것 이다, 방사선으로 인한 방류가 인근 회로 요소로 퍼지는 것을 방지합니다.
