상세 정보 |
|||
| 불결: | 무료로 / 로우 음란 | 저항률: | 고/저 저항 |
|---|---|---|---|
| 활 / 날실: | ≤50um | 종류: | 4h |
| TTV: | 2um 이하 | 등급: | Production/ Research/ 가상 |
| 평탄성: | 람다/10 | 소재: | 탄화규소 |
| Dia: | 12 인치 | ||
| 강조하다: | 4H SiC 웨이퍼,4인치 SiC 웨이퍼,연구용 SiC 웨이퍼 |
||
제품 설명
SiC 웨이퍼 4인치 12인치 4H N형 반형형 생산형 연구형 덤비형 DSP 사용자 정의
제품 설명 의12인치SiC 웨이퍼:
The rapid development of first-generation and second-generation semiconductor materials represented by silicon (Si) and gallium arsenide (GaAs) has propelled the swift advancement of microelectronics and optoelectronics technologies그러나 물질 성능의 한계로 인해 이러한 반도체 재료로 만든 장치들은 대부분 200°C 이하의 환경에서 작동합니다.고온에 대한 현대 전자 장치의 요구 사항을 충족하지 못하는, 고주파, 고전압, 방사능 저항 장치실리콘 카바이드 웨이퍼특히12인치 SiC 웨이퍼그리고300mm SiC 웨이퍼, 극한 조건에서도 신뢰할 수있는 성능을 가능하게하는 우수한 재료 특성을 제공합니다.큰 지름의 SiC 웨이퍼첨단 전자제품의 혁신을 가속화하고, Si와 GaAs의 한계를 극복하는 솔루션을 제공하고 있습니다.
캐릭터의12인치SiC 웨이퍼:
1- 대역폭:
12인치 SiC 300 실리콘 탄화물 웨이퍼는 넓은 대역 간격을 가지고 있으며, 일반적으로 2.3에서 3.3 전자 볼트 사이이며 실리콘보다 높습니다.이 넓은 밴드gap은 실리콘 탄화물 웨이퍼 장치가 고온 및 고전력 응용 프로그램에서 안정적으로 작동하고 높은 전자 이동성을 나타냅니다.
2높은 열전도:
12인치 SiC 300 실리콘 카바이드 웨이퍼 실리콘 탄화화물 웨이퍼의 열 전도성은 실리콘의 약 3배이며 최대 480 W/mK에 달한다. 이 높은 열 전도성은 실리콘 탄화물을 허용한다.열을 빠르게 분산시키는 웨이퍼 장치, 고주파 전자 장치의 열 관리 요구 사항에 적합합니다.
3고분열 전기장:
12인치 SiC 300 실리콘 카바이드 웨이퍼 전기장 분해가 높은 실리콘의 전기장보다 훨씬 높습니다. 이것은 동일한 전기장 조건에서 실리콘 카비드 웨이퍼가 더 높은 전압에 견딜 수 있음을 의미합니다.전자 장치의 전력 밀도가 증가하는 데 기여합니다..
4낮은 누출 전류:
실리콘 카바이드 웨이퍼의 구조적 특성으로 인해 누출 전류가 매우 낮습니다.누출 전류에 대한 엄격한 요구 사항이있는 고온 환경에서 적용하기에 적합합니다..
4인치 12인치 SiC 웨이퍼의 매개 변수 표:
| 등급 | 0 MPD 등급 | 생산급 | 덤비 등급 | |
| 직경 | 1000.0mm +/- 0.5mm3000.0mm +/- 0.5mm | |||
| 두께 | 4H-N | 350m +/- 20m | 350m +/- 25m | |
| 4H-SI | 1000m +/- 50m | 500m +/- 25m | ||
| 웨이퍼 방향 | 축: <0001> 4H-SI의 경우 +/- 0.5도 | |||
| 비축: <11-20> 쪽으로 4.0도 +/-0.5도 4H-N | ||||
| 전기 저항성 | 4H-N | 00.015~0.025 | 00.015~0.028 | |
| (오hm-cm) | 4H-SI | >1E9 | >1E5 | |
| 기본 평면 방향 | {10-10} +/- 5.0도 | |||
| 기본 평면 길이 | 32.5mm +/- 2.0mm | |||
| 2차 평면 길이 | 180.0mm +/- 2.0mm | |||
| 2차 평면 지향 | 실리콘 위면: 90 ° CW 원원 평면에서 +/- 5.0 ° | |||
| 가장자리 배제 | 3mm | |||
| LTV/TTV/Bow/Warp |
3um /5um /15um /30um/50um |
10um /15um /25um /40um/50um |
||
| 표면 거칠성 | C면의 폴란드 Ra < 1 nm | |||
| CMP Ra < 0.2 nm | Ra < 0.5 nm | |||
| 고 강도 빛으로 검사 된 균열 | 아무 것도 | 아무 것도 | 1mm 허용, 2mm | |
| 고 강도 빛으로 검사 된 헥스 판 | 누적 면적 ≤0.05% | 누적 면적 ≤0.1% | ||
| 고 강도 빛으로 검사되는 다형 영역 | 아무 것도 | 아무 것도 | 누적 면적≤3% | |
| 고 강도 빛으로 검사 된 긁힌 점 | 아무 것도 | 아무 것도 | 누적 길이 ≤ 1x 웨이퍼 지름 | |
| 엣지 칩링 | 아무 것도 | 아무 것도 | 5개 허용, 각각 ≤1mm | |
| 고 강도 빛으로 검사 된 표면 오염 | 아무 것도 | |||

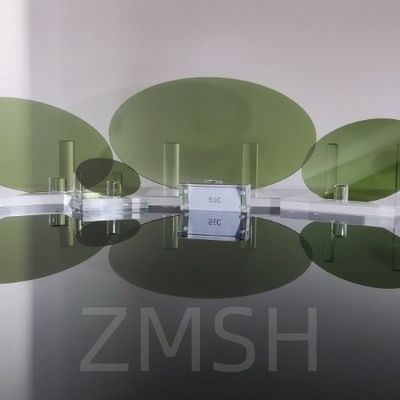

4인치 12인치 SiC 웨이퍼의 실제 사진:
SiC 웨이퍼의 응용:
1전자 분야에서, 실리콘 카바이드 웨이퍼는 반도체 장치의 제조에 널리 사용됩니다.고전력 생산에 사용될 수 있습니다., 높은 주파수 및 높은 온도 전자 장치, 전력 트랜지스터, RF 현장 효과 트랜지스터 및 높은 온도 전자 장치.실리콘 카바이드 웨이퍼는 LED와 같은 광학 장치의 제조에도 사용될 수 있습니다.4인치 12인치 실리콘 카바이드 (SiC) 웨이퍼는 하이브리드 및 전기 차량 및 친환경 에너지 생산에 사용됩니다.
2.열력 응용 분야에서도, 실리콘 카바이드 웨이퍼는 광범위한 사용을 찾습니다.고온 세라믹 소재의 생산에 사용할 수 있습니다..
3광학 분야에서, 실리콘 카바이드 웨이퍼는 또한 광범위한 응용 프로그램을 가지고 있습니다.그것은 광 장치의 제조에 사용할 수 있습니다.또한, 실리콘 카바이드 웨이퍼는 광학 창문과 같은 광학 부품의 생산에도 사용될 수 있습니다.
SiC 웨이퍼의 적용 이미지:
FAQ:
A: 우리의 표준 웨이퍼 지름은 25.4mm에서 300mm 사이즈로 다양합니다. 웨이퍼는 다양한 두께와 방향, 닦은 또는 닦이지 않은 면으로 생산 될 수 있으며 도판트를 포함 할 수 있습니다.
2질문: 실리콘 웨이퍼와 실리콘 카바이드 웨이퍼의 차이는 무엇입니까?
A: 실리콘과 비교했을 때, 실리콘 탄화물은 더 높은 온도 시나리오에서 더 넓은 응용 범위를 가지고 있습니다.하지만 제조 과정과 완성된 제품의 순수성 때문에.
