상세 정보 |
|||
불결: | 무료로 / 로우 음란 | 등급: | Production/ Research/ 가상 |
---|---|---|---|
저항률: | 고/저 저항 | 에지 배제: | ≤50um |
입자: | 무료로 / 저입자 | 활 / 날실: | ≤50um |
TTV: | 2um 이하 | 표면 마감: | 한 개의 / 양측 사이드는 광택이 났습니다 |
강조하다: | 8인치 SiC 웨이퍼,4H SiC 웨이퍼,생산급의 SiC 웨이퍼 |
제품 설명
SiC 웨이퍼 4H N형 실리콘 탄화물 2인치 4인치 6인치 8인치 DSP
SiC 웨이퍼의 설명:
실리콘 탄화물 웨이퍼는 4H n형으로 제공됩니다. 이것은 실리콘 탄화물 웨이퍼에서 가장 일반적으로 사용되는 유형입니다. 이 유형의 웨이퍼는 높은 운반자 이동성으로 선호됩니다.높은 열전도성, 그리고 높은 화학 및 기계적 안정성.
실리콘 탄화탄소 웨이퍼는 생산, 연구 및 덤미의 세 가지 다른 등급으로 제공됩니다.생산급 웨이퍼는 상업용 용도로 설계되었으며 엄격한 품질 기준에 따라 생산됩니다.연구용 웨이퍼는 연구 및 개발용으로 설계되었으며 더 높은 품질 기준으로 생산됩니다.인형급 웨이퍼는 제조 공정에서 위치 보유자로 사용하도록 설계되었습니다..
SiC 웨이퍼의 성격:
실리콘 카바이드 (SiC) 웨이퍼는 다른 응용 프로그램 중에서도 고전력, 고주파 전자 장치에서 중요한 역할을하는 핵심 반도체 재료입니다.다음은 SiC 웨이퍼의 몇 가지 특징입니다.:
1광대역 간격 특성:
SiC는 넓은 대역 간격을 가지고 있으며, 일반적으로 2.3에서 3.3 전자 볼트 사이이며, 이는 고온 및 고전력 애플리케이션에 탁월하게 사용됩니다.이 광대역 틈 속성은 재료의 누출 전류를 줄이고 장치의 성능을 향상시키는 데 도움이됩니다.
2열전도:
SiC는 매우 높은 열전도성을 가지고 있으며, 기존의 실리콘 웨이퍼보다 몇 배 더 높습니다.이 높은 열전도성 은 고전력 전자 장치 의 효율적 인 열 분산 을 촉진 하고 장치 의 안정성 과 신뢰성 을 향상 시킨다.
3기계적 성질:
SiC는 높은 온도 및 혹독한 환경에서 응용에 중요한 우수한 기계적 강도와 강도를 가지고 있습니다.그리고 고 방사능 환경, 높은 강도와 내구성을 요구하는 애플리케이션에 적합합니다.
4화학적 안정성:
SiC는 화학적 부식에 높은 저항력을 가지고 있으며 많은 화학 물질의 공격에 저항 할 수 있으므로 안정적인 성능이 필요한 일부 특수 환경에서 잘 작동합니다.
5전기적 성질:
SiC는 높은 분해 전압과 낮은 누출 전류를 가지고 있으며, 고전압, 고주파 전자 장치에서 매우 유용합니다.SiC 웨이퍼는 저항성이 낮고 허용성이 높습니다.RF 애플리케이션에 필수적입니다.
일반적으로 SiC 웨이퍼는 뛰어난 전기, 열 및 기계적 특성으로 인해 고전력 전자 장치, RF 장치 및 광 전자 장치에서 광범위한 응용 가능성을 가지고 있습니다.
SiC 웨이퍼의 특성 표:
항목 | 4H n형 SiC 웨이퍼 P 등급 ((2~8인치) | ||||
직경 | 50.8±0.3mm | 76.2±0.3mm | 1000.0±0.3mm | 1500.0±0.5mm | 2000.0±0.5mm |
두께 | 350±25μm | 350±25μm | 350±25μm | 350±25μm | 500±25μm |
표면 방향 | 원동자: 4° <11-20>±0.5° | ||||
기본 평면 방향 | <11-20>±1°와 평행 | <1-100>±1° | |||
기본 평면 길이 | 160.0±1.5mm | 220.0±1.5mm | 32.5±2.0mm | 47.5±2.0mm | 톱니 |
2차 평면 지향 | 실리콘 위면: 90° CW. 원소 평면±5.0° | 제1호 | 제1호 | ||
2차 평면 길이 | 80.0±1.5mm | 110.0±1.5mm | 18.0±2.0mm | 제1호 | 제1호 |
저항성 | 00.014 ∼ 0.028Ω•cm | ||||
앞면 마감 | Si-Face: CMP, Ra<0.5nm | ||||
뒷면 끝 | C-Face: 광학 롤링, Ra<1.0nm | ||||
레이저 마크 | 뒷면: C면 | ||||
TTV | ≤ 10μm | ≤15μm | ≤15μm | ≤15μm | ≤ 20μm |
BOW | ≤ 25μm | ≤ 25μm | ≤ 30μm | ≤ 40μm | ≤ 60μm |
WARP | ≤ 30μm | ≤35μm | ≤ 40μm | ≤ 60μm | ≤ 80μm |
가장자리 제외 | ≤3mm |

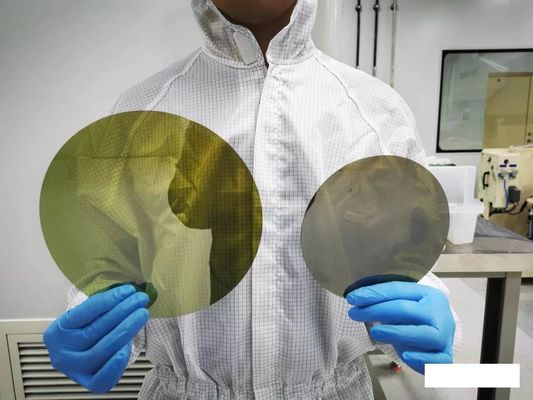

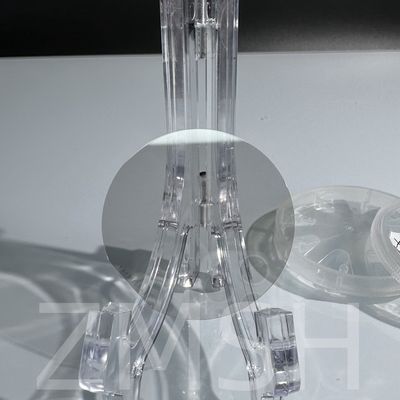

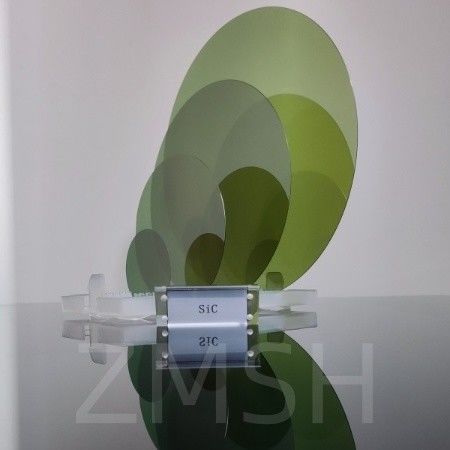

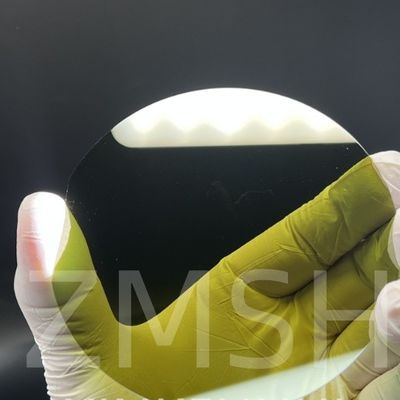

SiC 웨이퍼의 실제 사진:
SiC 웨이퍼의 응용:
1전력 전자 장치:
SiC 웨이퍼는 전력 전자 장치의 분야에서 광범위한 응용 프로그램을 가지고 있습니다. 전력 MOSFET (금속 산화물 반도체 현장 효과 트랜지스터) 및 SCHTKEY (Schottky 장벽 다이오드).높은 분해 필드 강도와 높은 전자 포화 유동 속도 SiC 재료는 높은 전력 밀도와 높은 효율의 전력 변환기에 이상적인 선택.
2- 라디오 주파수 (RF) 장치:
SiC 웨이퍼는 RF 전력 증폭기 및 마이크로 웨이브 장치와 같은 RF 장치에서도 중요한 응용 프로그램을 찾습니다.높은 전자 이동성 및 낮은 손실의 SiC 물질은 높은 주파수 및 높은 전력 응용 프로그램에서 그들을 우수한.
3광전자 장치:
또한 SiC 웨이퍼는 광 다이오드, 자외선 감지 장치 및 레이저 다이오드와 같은 광 전자 장치에서 점점 더 많은 응용 프로그램을 찾고 있습니다.SiC 물질 의 우수한 광학적 특성 과 안정성 은 광 전자 장치 분야 에서 중요한 물질 이 된다.
4고온 센서:
SiC 웨이퍼는 뛰어난 기계적 특성 및 높은 온도 안정성으로 인해 고온 센서 분야에서 널리 사용됩니다. SiC 센서는 고온에서 안정적으로 작동 할 수 있습니다.방사선, 부식성 환경 및 항공우주, 에너지 및 산업 분야에 적합합니다.
5방사능 저항성 전자 장치:
SiC 웨이퍼의 방사능 저항성은 방사능 저항 특성이 필요한 원자력, 항공 우주 및 기타 분야에서 널리 사용됩니다.SiC 물질은 방사선에 높은 안정성을 가지고 있으며 고 방사선 환경에서 전자 장치에 적합합니다..
SiC 웨이퍼의 적용 이미지:
SiC 웨이퍼의 사용자 정의:
우리는 고객의 다양한 요구를 충족시키기 위해 고품질과 고성능의 맞춤형 SiC 웨이퍼 솔루션을 제공하기 위해 최선을 다하고 있습니다.우리의 공장은 다양한 사양의 SiC 웨이퍼를 사용자 정의 할 수 있습니다., 두께와 모양을 고객의 특정 요구 사항에 따라.
FAQ:
1질문: 가장 큰 사파이어 웨이퍼는 무엇입니까?
A: 300mm (12 인치) 사파이어는 현재 라이트 에미팅 다이오드 (LED) 및 소비자 전자 제품에서 가장 큰 웨이퍼입니다.
2질문: 사파이어 웨이퍼의 크기는?
A: 우리의 표준 웨이퍼 지름은 25.4 mm (1 인치) 에서 300 mm (11.8 인치) 사이즈까지 다양합니다.웨이퍼는 다양한 두께와 방향에서 닦은 면과 닦이지 않은 면으로 생산될 수 있으며, 도판트를 포함할 수 있습니다..
3질문: 사파이어와 실리콘 웨이퍼의 차이는 무엇일까요?
A: LED는 사피르의 가장 인기있는 응용입니다. 이 물질은 투명하고 빛의 훌륭한 전도입니다.실리콘은 불투명하며 효율적인 빛 추출을 허용하지 않습니다.반도체 물질은 LED를 위해 이상적입니다. 그것은 저렴하고 투명하기 때문입니다.
