상세 정보 |
|||
| 직경: | 150±0.2mm | 폴리타입: | 4h |
|---|---|---|---|
| 저항률: | 0.015~0.025옴·cm | 층 두께: | ≥0.4μm |
| 결원: | ≤5개/웨이퍼(2mm>D>0.5mm) | 앞 (Si-face) 거칠성: | 라≤0.2nm (5μm*5μm) |
| 엣지 칩, 스크래치, 균열(시각적 검사): | 아무 것도 | TTV: | ≤3μm |
| 강조하다: | 6인치 N형 전도성 SiC 기판,MBE N형 전도성 SiC 기판,에피타시 N형 전도성 SiC 기판 |
||
제품 설명
N형 전도성 SiC 기판 합성 기판 6인치 Epitaxy MBE CVD LPE
N형 전도성 SiC 기판 추상
이 N형 전도성 SiC 기판은 150mm 지름과 ± 0.2mm의 정밀도를 가지고 있으며 우수한 전기적 특성을 위해 4H 폴리 타입을 사용합니다.기판은 0의 저항성을 나타냅니다.0.015 ~ 0.025 오프·cm, 효율적인 전도성을 보장합니다. 최소 0.4μm의 견고한 전송층 두께를 포함하여 구조적 무결성을 향상시킵니다.품질 통제는 웨이퍼당 빈자 ≤ 5개로 제한합니다.이 특성으로 인해 SiC 기판은 전력 전자 및 반도체 장치의 고성능 애플리케이션에 이상적입니다.신뢰성 및 효율성을 제공.
N형 전도성 SiC 기판에 대한 사양 및 도표
| 부문 | 사양 | 부문 | 사양 |
| 직경 | 150±0.2mm |
앞 (Si-face) 거칠성 |
라≤0.2nm (5μm*5μm) |
|
다형 저항성 |
4H 0.015-0.025 오함 ·cm |
엣지칩, 스크래치, 크랙 (비주얼 검사) TTV |
아무 것도 ≤3μm |
| 전송층 두께 | ≥0.4μm | 워프 | ≤35μm |
|
무효 |
≤5ea/와이퍼 (2mm>D>0.5mm) |
두께 |
350±25μm |
N형 전도성 SiC 기판의 특성
N형 전도성 실리콘 카비드 (SiC) 기판은 고유한 특성으로 인해 다양한 전자 및 광 전자 응용 분야에서 널리 사용됩니다.다음은 N형 전도성 SiC 기판의 몇 가지 주요 특성입니다.:
-
전기적 특성:
- 높은 전자 이동성:SiC는 높은 전자 이동성을 가지고 있으며, 효율적인 전류 흐름과 고속 전자 장치를 허용합니다.
- 낮은 내성 운반자 농도:SiC는 높은 온도에서도 낮은 내재 운반자 농도를 유지하여 고온 응용 프로그램에 적합합니다.
- 고전압:SiC는 고전압 장치의 제조를 허용하는 붕괴없이 높은 전기장을 견딜 수 있습니다.
-
열 특성:
- 높은 열전도:SiC는 뛰어난 열 전도성을 가지고 있으며, 이는 고전력 장치에서 열을 효율적으로 분산시키는 데 도움이됩니다.
- 열 안정성:SiC는 높은 온도에서 안정적으로 유지되며 구조적 무결성과 전자적 특성을 유지합니다.
-
기계적 성질:
- 강도:SiC는 매우 단단한 물질로, 내구성 및 기계적 마모에 대한 저항을 제공합니다.
- 화학적 무력성:SiC는 화학적으로 무활성이며 대부분의 산과 염소에 저항력이 있으며, 이는 혹독한 운영 환경에 유리합니다.
-
도핑 특성:
- 통제된 N형 도핑:N형 SiC는 일반적으로 전하 운반자로 과도한 전자를 도입하기 위해 질소로 도핑된다. 도핑 농도는 기판의 전기적 특성을 조정하기 위해 정확하게 제어 할 수 있다.

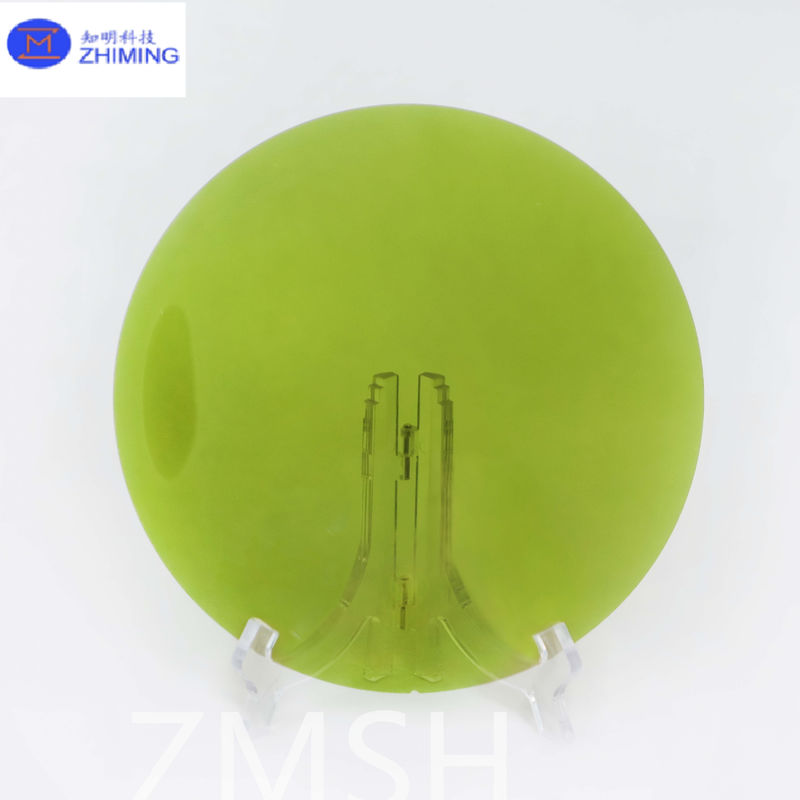

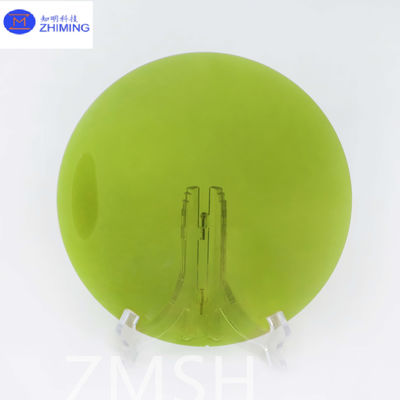

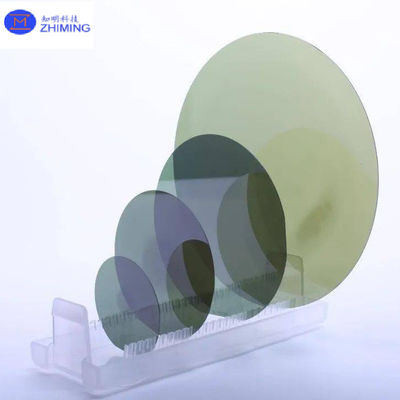

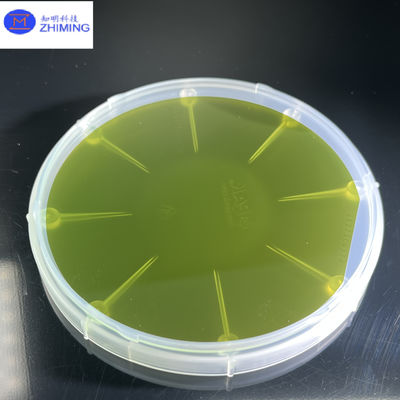

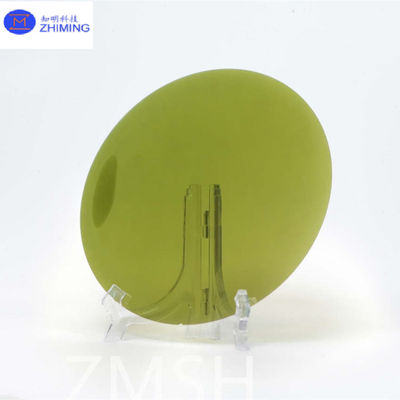

N형 전도성 SiC 기판의 사진
질문 및 답변
질문: SiC 대사 검사는 무엇입니까?
A:SiC 에피택시 (SiC epitaxy) 는 SiC 기판에 얇고 결정적인 실리콘 카바이드 (SiC) 층을 재배하는 과정이다. 이것은 일반적으로 화학 증기 퇴적 (CVD) 을 사용하여 수행됩니다.가시성 전초 물질이 높은 온도에서 분해되어 SiC 층을 형성하는 경우부피층은 기판의 결정 지향과 일치하며 원하는 전기 특성을 달성하기 위해 두께를 정확하게 도핑하고 제어 할 수 있습니다.이 과정은 전력 전자제품에 사용되는 고성능 SiC 장치를 제조하는 데 필수적입니다., 광전자 및 고주파 응용 프로그램, 높은 효율성, 열 안정성 및 신뢰성 등의 장점을 제공합니다.
