상세 정보 |
|||
| 직경: | 99.5mm~100.0mm | 두께: | 350㎛±25㎛ |
|---|---|---|---|
| 웨이퍼 방향: | 축외: [110] 방향으로 2.0°-4.0°, 4H/6H-P의 경우 ± 0.5°, 축상: 3C-N의 경우〈111〉± 0.5° | 마이크로파이프 비중: | 0cm-2 |
| p형 4H/6H-P: | ≤0.1Ωꞏcm | n형 3C-N: | ≤0.8mΩꞏcm |
| 1차 플래트 길이: | 32.5mm ± 2.0mm | 2차 플래트 길이: | 18.0mm ± 2.0mm |
| 고 강도 빛에 의한 헥스 판: | 누적 면적 ≤0.05% | ||
| 강조하다: | 오프축 실리콘 카바이드 웨이퍼,5*5 실리콘 카바이드 웨이퍼,3C-N 실리콘 카바이드 웨이퍼 |
||
제품 설명
실리콘 카비드 웨이퍼 3C-N 타입 5*5 & 10*10mm 인치 지름 두께 350μm±25μm
실리콘 카비드 웨이퍼 3C-N 타입의 추상
이 요약은 350μm ± 25μm 두께의 5x5mm 및 10x10mm 크기로 사용할 수 있는 실리콘 카비드 (SiC) 3C-N 타입 웨이퍼를 소개합니다.이 웨이퍼들은 광전자 분야에서 고성능 애플리케이션의 정확한 요구를 충족하도록 설계되었습니다., 전력 전자 및 AR 기술. 그들의 우수한 열 전도성, 기계적 강도 및 전기적 특성으로, SiC 3C-N 웨이퍼는 향상된 내구성 및 열 분비를 제공합니다.높은 열 안정성 및 효율적인 에너지 관리를 요구하는 장치에 이상적으로 적용됩니다.지정 된 차원 및 두께는 광범위한 첨단 산업 및 연구 응용 분야에 호환성을 보장합니다.

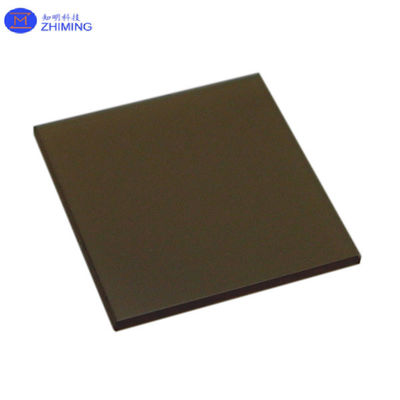

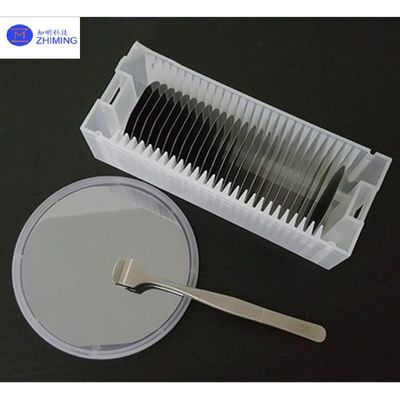

실리콘 카비드 웨이퍼 3C-N 타입의 쇼케이즈
실리콘 카비드 웨이퍼 3C-N 타입의 특성 및 데이터 차트
소재 종류: 3C-N 실리콘 카비드 (SiC)
이 결정 형태는 우수한 기계적 및 열적 특성을 가지고 있으며 고성능 애플리케이션에 적합합니다.
크기:
두 가지 표준 크기로 제공됩니다: 5x5mm 및 10x10mm.
두께:
두께: 350μm ± 25μm
정밀 제어 된 두께는 기계적 안정성과 다양한 장치 요구 사항에 호환성을 보장합니다.
열전도성:
SiC는 우수한 열전도성을 가지고 있으며 효율적인 열 분비를 허용하여 AR 안경 및 전력 전자제품과 같은 열 관리를 필요로하는 응용 프로그램에 이상적입니다.
기계적 강도:
SiC는 높은 강도와 기계적 강도를 가지고 있으며, 내구성 및 마모 및 변형에 대한 저항을 제공하며, 까다로운 환경에 필수적입니다.
전기 특성:
SiC 웨이퍼는 높은 전기 붕괴 전압과 낮은 열 팽창을 가지고 있으며, 이는 고전력 및 고주파 장치에 매우 중요합니다.
광학 선명성:
SiC는 특정 광학 파장에서 뛰어난 투명성을 가지고 있으며 광전자 및 AR 기술에서 사용하기에 적합합니다.
높은 안정성:
SiC의 열 및 화학적 스트레스에 대한 저항성은 힘든 조건에서도 장기적인 신뢰성을 보장합니다.
이러한 특성은 SiC 3C-N형 웨이퍼를 첨단 전자 및 광 전자 장치, 그리고 차세대 AR 기술에서 사용하기 위해 매우 다재다능하게 만듭니다.
5*5 & 10*10mm 英寸 SiC 晶片产品标准
5*5 & 10*10mm 인치 지름 실리con 탄산 (SiC)
|
等级 등급 |
연구급 연구등급 (R급) |
试片级 덤비 등급 (D등급) |
||||
|
생산급 (P등급) |
||||||
| 직경 지름 | 5*5mm±0.2mm & 10*10mm±0.2mm | |||||
| 厚度 두께 | 350μm±25μm | |||||
| 晶片方向 웨이퍼 방향 | 축 밖: 2.0°-4.0°향 [112 | 0] 4H/6H-P에 ± 0.5°, 3C-N에 ± 0.5° | ||||
| 微管密度 마이크로 파이프 밀도 | 0cm-2 | |||||
| 电阻率 ※ 저항성 | 4H/6H-P | ≤0.1 Ω.cm | ||||
| 3C-N | ≤0.8mΩ•cm | |||||
| 主定位边方向 기본 평면 방향 | 4H/6H-P | {10-10} ±5.0° | ||||
| 3C-N | {1-10} ±5.0° | |||||
| 主定位边长度 기본 평면 길이 | 15.9 mm ±1.7 mm | |||||
| 次定位边长度 2차 평면 길이 | 80.0mm ±1.7mm | |||||
| 次定位边方向 2차 평면 방향 | 실리콘 위면: 90° CW. 프라임 평면에서 ±5.0° | |||||
| 边缘除除 Edge 배제 | 3mm | 3mm | ||||
| 总厚度变化/?? 曲度/?? 曲度 TTV/Bow/Warp | ≤2.5μm/≤5μm/≤15μm/≤30μm | |||||
| 表面粗度※ 거칠성 | 폴란드 Ra≤1 nm | |||||
| CMP Ra≤0.2 nm | ||||||
| 边缘裂纹 (强光灯观测) 고강도 빛에 의한 가장자리 균열 | 아무 것도 | 1 mm ≤ 1 mm 허용 | ||||
| 六方空洞 ((强光灯观测)) ※ 고강도 빛에 의해 헥스 판 | 누적 면적≤1 % | 누적 면적≤3 % | ||||
| 多型 ((强光灯观测) ※ 고강도 빛에 의한 다형 영역 | 아무 것도 | 누적 면적≤2 % | 누적 면적≤5% | |||
|
시 面划痕 (강光灯观测) # 고 강도 빛에 의해 실리콘 표면 긁힘 |
3개는 허용되지 않습니다. 각 5개는 ≤0.5mm, 각 1mm
|
1 × 와이퍼에 5 개의 긁힘 지름 누적 길이 |
8개의 스크래치에서 1×와이퍼 지름의 누적 길이가 | |||
| 崩边 ((强光灯观测) 에드지 칩 고도의 강도 가벼운 빛 | 아무 것도 | 3개 허용, 각각 ≤0.5mm | 5개 허용, 각각 ≤1mm | |||
|
얼굴 오염물질 (강광등 관측) 고 강도 의 실리콘 표면 오염 |
아무 것도 | |||||
| 包装 포장 | 멀티 웨이퍼 카세트 또는 싱글 웨이퍼 컨테이너 | |||||
참고:
※ 엣지 배제 영역을 제외한 전체 웨이퍼 표면에 결함 제한이 적용됩니다.
실리콘 카비드 웨이퍼 3C-N 타입의 용도
실리콘 카비드 (SiC) 웨이퍼, 특히 3C-N 유형은 3C-SiC의 큐브 결정 구조 (3C-SiC) 로 인해 독특한 특성을 가진 SiC의 변형입니다.이 웨이퍼는 우수한 특성으로 인해 주로 다양한 고성능 및 전문 애플리케이션에 사용됩니다., 높은 열전도, 넓은 대역 간격, 강한 기계적 강도와 같은. 3C-N 타입 SiC 웨이퍼의 몇 가지 주요 응용 분야는 다음과 같습니다.
1.전력전자
- 고전압 장치: SiC 웨이퍼는 MOSFET, Schottky 다이오드 및 IGBT와 같은 전력 장치를 제조하는 데 이상적입니다. 이 장치들은 고전압 및 고온 환경에서 사용됩니다.전기차 (EV) 등, 하이브리드 전기차 (HEV) 및 재생 에너지 시스템 (태양 인버터와 같이).
- 효율적인 전력 변환: SiC는 DC-DC 변환기 및 모터 드라이브와 같은 전력 변환 시스템에서 더 높은 효율과 에너지 손실을 줄여줍니다.
2.고주파 장치
- RF 애플리케이션: 3C-SiC는 높은 전자 이동성으로 인해 레이더 시스템, 위성 통신 및 5G 기술을 포함한 RF 및 마이크로 웨브 애플리케이션에 적합합니다.
- 고주파 증폭기: GHz 주파수 범위에서 작동하는 장치는 3C-SiC의 낮은 전력 소모와 높은 열 안정성으로부터 이익을 얻습니다.
3.고온 및 열악한 환경 센서
- 온도 센서: SiC 웨이퍼는 항공우주, 자동차 및 산업 프로세스와 같은 극단적인 온도 환경에 대한 장치에서 사용할 수 있습니다.
- 압력 센서: 3C-SiC는 심해 탐사 또는 고 진공 챔버와 같은 극한 환경에서 작동해야 하는 압력 센서에서 사용됩니다.
- 화학 센서: 3C-N SiC는 화학적으로 무활성으로 산성 환경에서 모니터링을 위해 가스 또는 화학 센서에서 유용합니다.
4.LED 및 광전자
- 파란색 및 자외선 LED: 3C-SiC 의 넓은 대역 간격 은 디스플레이 기술, 데이터 저장 (Blu-ray) 및 살균 과정 에 사용되는 파란색 과 자외선 빛 방출 다이오드 (LED) 를 제조 하는 데 이상적입니다.
- 광탐지장: SiC 웨이퍼는 불꽃 탐지, 환경 모니터링 및 천문학 등 다양한 응용 분야에 자외선 (UV) 광 탐지기에 사용될 수 있습니다.
5.양자 컴퓨팅 및 연구
- 양자 장치: 3C-SiC는 양자 정보 저장 및 처리를 가능하게하는 독특한 결함 특성으로 인해 스핀트론 및 기타 양자 기반 장치를 개발하기 위해 양자 컴퓨팅에서 탐구되고 있습니다.
- 재료 연구: 3C-SiC는 SiC의 비교적 흔하지 않은 폴리 타입이기 때문에 다른 SiC 유형 (예: 4H-SiC 또는 6H-SiC) 에 대한 잠재적 장점을 탐구하기 위해 연구에서 사용됩니다.
6.항공우주 및 국방
- 열악한 환경 전자: SiC 장치는 극한 조건과 신뢰성이 핵심이 되는 전력 모듈, 레이더 시스템, 위성 통신과 같은 애플리케이션에서 항공우주 및 국방 산업에서 매우 중요합니다.
- 견고한 전자제품: SiC가 높은 방사선 수준에 견딜 수 있는 능력은 우주 임무와 군사 장비에서 사용하기에 이상적입니다.
요약하자면, 3C-N형 SiC 웨이퍼는 주로 전력 전자제품, 고주파 장치, 혹독한 환경의 센서, 광전자, 양자 장치 및 항공 우주 응용 분야에서 사용됩니다.넓은 대역 간격과 같은 그들의 독특한 특성을, 열 안정성 및 높은 전자 이동성은 전통적인 실리콘 기반 재료에 비해 상당한 장점을 제공합니다.
질문 및 답변
3C 실리콘 카바이드란 무엇인가요?
3C 실리콘 카비드 (3C-SiC)은 실리콘 카바이드의 폴리 타입 중 하나이며, 정육면 결정 구조로 특징이며, 4H-SiC와 6H-SiC와 같은 더 일반적인 육각형 형태와 구별된다.3C-SiC의 큐브적 격자에는 몇 가지 주목할만한 이점이 있습니다..
첫째, 3C-SiC 전시물더 높은 전자 이동성, 특히 빠른 스위치를 필요로 하는 애플리케이션에서 높은 주파수 및 전력 전자 장치에 유리합니다.밴드gap다른 SiC 폴리 타입에 비해 낮은 (약 2.36 eV) 이지만 여전히 고전압 및 고전력 환경에서 잘 작동합니다.
또한 3C-SiC는높은 열전도성그리고기계적 강도고온 및 고 스트레스 환경과 같은 극단적인 조건에서 작동 할 수 있도록 할 수 있습니다.광적 투명성, LED 및 광 탐지 장치와 같은 광 전자 응용 프로그램에 적합합니다.
그 결과 3C-SiC는전력전자,고주파 장치,광전자, 그리고센서, 특히 고온과 고주파 시나리오에서, 그것의 독특한 특성이 중요한 이점을 제공합니다.
