상세 정보 |
|||
| 웨이퍼 지름: | 8인치(200mm) | 결정 구조: | 4H-N형(육각결정계) |
|---|---|---|---|
| 도핑 유형: | N형(질소 도핑) | 밴드갭: | 3.23eV |
| 전자 이동성: | 800~1000cm²/V·s | 열전도성: | 120~150W/m·K |
| 표면 거칠성: | < 1nm(RMS) | 단단함: | 모스 강도 9.5 |
| 웨이퍼 두께: | 500±25μm | 저항률: | 0.01~10Ω·cm |
| 강조하다: | 연구용 SiC 웨이퍼,8인치 SiC 웨이퍼,4H-N SiC 웨이퍼 |
||
제품 설명
8인치 4H-N SiC 웨이퍼, 두께 500±25μm 또는 맞춤형, N 도핑, 덤미, 생산, 연구 등급
8인치 4H-N형 SiC 웨이퍼의 추상
8인치 4H-N형 실리콘 카비드 (SiC) 웨이퍼는 전력 전자 및 고급 반도체 응용 분야에서 널리 사용되는 최첨단 물질을 나타냅니다.특히 4H 폴리 타입, 3.26 eV의 넓은 대역 간격, 높은 열 전도성 및 예외적인 고장 전압을 포함하여 뛰어난 물리적 및 전기적 특성으로 높이 평가됩니다.이 특징은 높은 전력, 고온, 고주파 장치.
의N형 도핑질소와 같은 기증자 불순물을 도입하여 웨이퍼의 전기 전도성을 향상시키고 전자 특성을 정확하게 제어 할 수 있습니다.이 도핑은 MOSFET 같은 첨단 전력 장치를 제조하는 데 필수적입니다.8인치 웨이퍼 크기는 SiC 웨이퍼 기술에서 중요한 한 획을 그었습니다.대규모 생산에 대한 생산성과 비용 효율성을 높이는, 전기 자동차, 재생 에너지 시스템 및 산업 자동화와 같은 산업의 요구를 충족합니다.
8인치 4H-N형 SiC 웨이퍼의 특성
기본 특성
1웨이퍼 크기: 8 인치 (200 mm), 대규모 생산에 표준 크기, 일반적으로 고성능 반도체 장치의 제조에 사용됩니다.
2크리스탈 구조: 4H-SiC, 육각형 결정 체계에 속한다. 4H-SiC는 높은 전자 이동성과 우수한 열 전도성을 제공하여 고 주파수 및 고 전력 애플리케이션에 이상적입니다.
3도핑 유형: N형 (질소 도핑), 전력 장치, RF 장치, 광전자 장치 등에 적합한 전도성을 제공합니다.
전기적 특성
1- 밴드 개프: 3.23 eV, 높은 온도 및 고전압 환경에서 신뢰할 수있는 작동을 보장하는 넓은 대역 간격을 제공합니다.
2전자 이동성: 800~1000 cm2/V·s 방온에서 효율적인 전하 운송을 보장하며, 고전력 및 고주파 애플리케이션에 적합합니다.
3전기장 붕괴: > 2.0 MV/cm, 웨이퍼가 고전압에 견딜 수 있음을 나타냅니다.
열 특성
1열전도성: 120~150 W/m·K, 높은 전력 밀도 응용 프로그램에서 효과적인 열 분비를 허용하여 과열을 방지합니다.
2열 확장 계수: 4.2 × 10−6 K−1, 실리콘과 유사하여 금속과 같은 다른 재료와 호환성이 있으며 열 불일치 문제를 줄입니다.
기계적 특성
1강도: SiC는 9의 모스 경도가 있습니다.5, 다이아몬드 다음으로, 극한 조건에서 마모와 손상에 매우 저항합니다.
2표면 거칠성: 일반적으로 1nm (RMS) 미만으로 고정도 반도체 가공을 위한 부드러운 표면을 보장합니다.
화학적 안정성
1부식 저항성: 강한 산, 염기 및 혹독한 환경에 대한 탁월한 저항성, 까다로운 조건에서 장기간 안정성을 보장합니다.

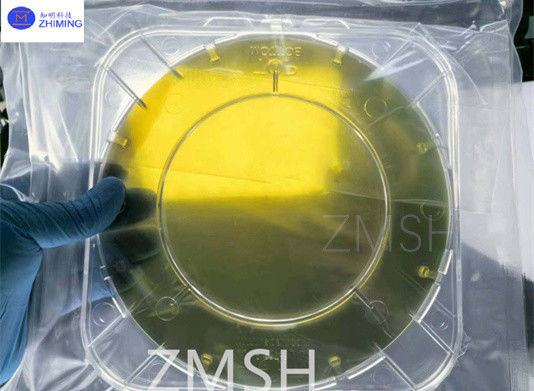

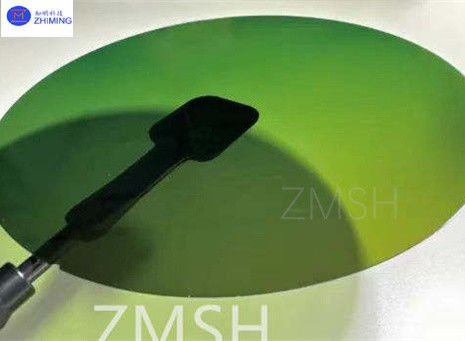

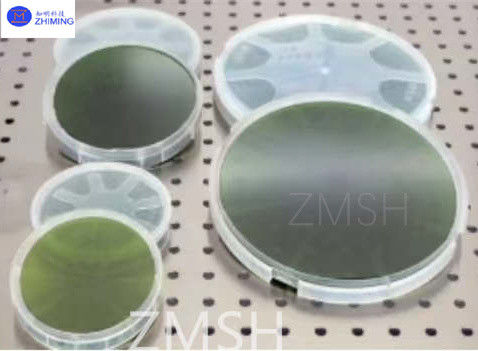

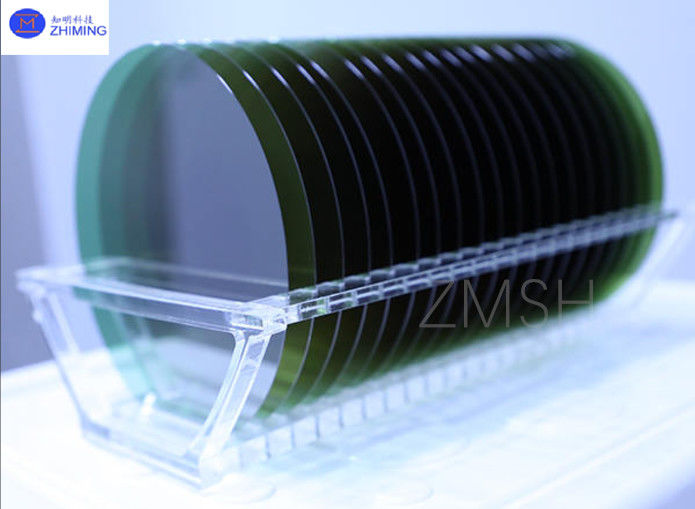

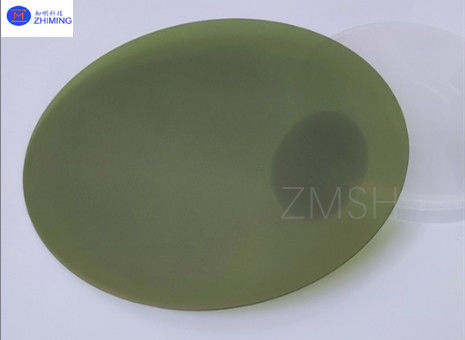

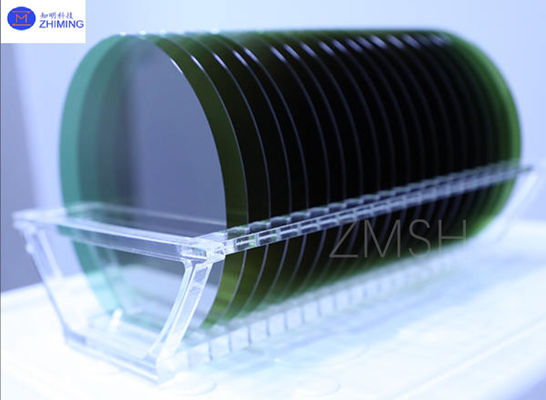

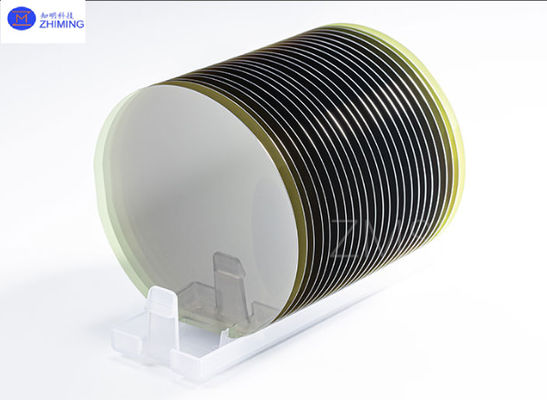

8인치 4H-N 타입 SiC 웨이퍼의 이미지
8인치 4H-N 타입 SiC 웨이퍼의 응용
1전력전자: 전력 MOSFET, IGBT, Schottky 다이오드 등에 널리 사용되며 전기 차량, 전력 변환, 에너지 관리 및 태양광 발전과 같은 응용 프로그램입니다.
2RF 및 고주파 애플리케이션: 5G 기지국, 위성 통신, 레이더 시스템 및 다른 고주파, 고전력 애플리케이션에 사용됩니다.
3광전자: 파란색 및 자외선 LED 및 기타 광 전자 장치에 사용됩니다.
4자동차 전자제품: 전기 차량 배터리 관리 시스템 (BMS), 전력 제어 시스템 및 기타 자동차 응용 프로그램에서 사용됩니다.
5재생 가능 에너지: 고효율 인버터 및 에너지 저장 시스템에서 사용되며 에너지 변환 효율을 향상시킵니다.
