제품 설명
MIOC 칩, 강도 변조기 칩, 위상 변조기 칩

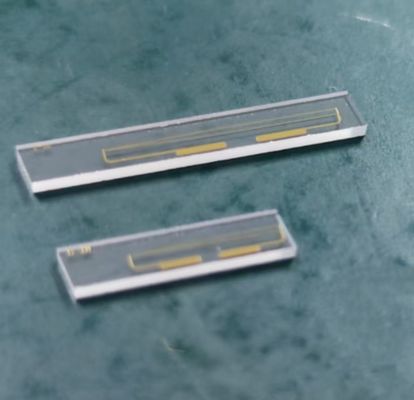

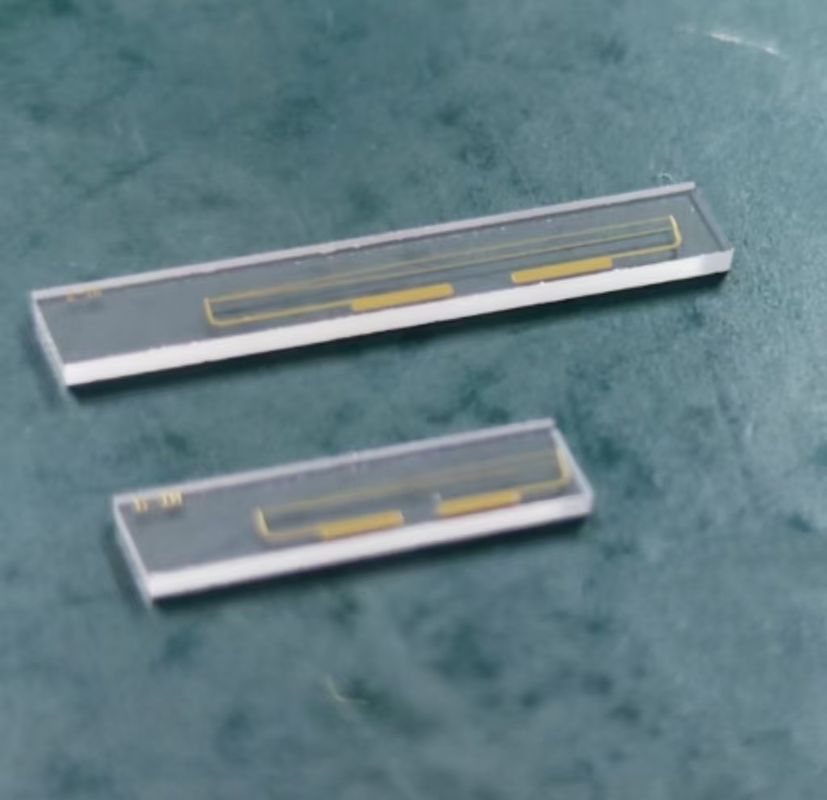

1. MIOC 칩
추상적인
에이군용 통합 광학 회로 (MIOC) 칩광섬유 시스템에서 광 신호의 정확한 제어를 위해 설계된 고성능 광학 성분입니다. 주로 사용됩니다광섬유 자이로 스코프 (안개), 광학 통신 시스템 및 고정밀 감지 애플리케이션. MIOC 칩은 일반적으로 사용하여 제작됩니다리튬 니오 베이트 (Linbo₃)또는 탁월한 안정성, 낮은 삽입 손실 및 높은 편광 관리 기능을 제공하는 다른 고급 전기 광학 물질.
구조 및 작업 원리
MIOC 칩은 여러 광학 구성 요소를 포함합니다도파관, 커플러 및 위상 변조기단일 소형 기판으로. 그것은 그것을 기준으로 작동합니다전기 광학 효과외부 적용 전압이 재료의 굴절률을 수정하여 광 전파의 정확한 제어를 가능하게합니다. ~ 안에광섬유 자이로 스코프, MIOC 칩은 광 신호를 분할, 조절 및 재조합하여 극도의 정확도로 회전 운동을 감지하는 핵심 구성 요소 역할을합니다.
주요 기능
높은 안정성: 온도 변동과 기계적 진동에 대한 저항력이있는 극한 환경 조건을 위해 설계되었습니다.
낮은 삽입 손실: 최소한의 광 전력 손실을 보장하여 시스템 효율성을 향상시킵니다.
편광 관리 성능: 고정밀 애플리케이션에 대한 신호 무결성을 유지합니다.
소형 통합: 여러 광학 기능을 단일 칩에 통합하여 시스템 복잡성을 줄입니다.
빠른 응답 시간: 고속 전기 광학 응답으로 실시간 변조를 활성화합니다.
응용 프로그램
1) 광섬유 자이로 스코프 (안개)
MIOC 칩은 널리 사용됩니다안개~을 위한관성 내비게이션 시스템 (INS)~에항공 우주, 군사 및 자율 주행 차. 그들은 정확한 각속도 측정을 보장하여 GPS에 의존하지 않고 정확한 위치를 가능하게합니다.
2) 광학 통신
MIOC 칩 지원고속 광학 신호 처리위상 변조 및 진폭 제어를 포함하여일관된 광학 통신 시스템.
3) 양자 광학 및 광학 감지
MIOC 칩의 매우 안정적이고 정확한 위상 변조 기능으로 인해양자 c계산, 양자 키 분포 (QKD) 및 광섬유 센서산업 모니터링에 사용됩니다.
다른 광학 변조기에 비해 장점
이산 성분에 비해 높은 안정성: 통합 설계는 정렬 문제를 제거하고 장기 신뢰성을 향상시킵니다.
우수한 환경 내구성: 방어 및 항공 우주 응용 분야의 가혹한 운영 조건을 위해 설계되었습니다.
더 낮은 전력 소비: 임베디드 및 모바일 시스템에서 에너지 효율적인 작동에 최적화되었습니다.
사양
| MIOC 칩 | |||||
| 유형 | 목 | 값 | |||
| Y13 | S13 | ||||
| 광학 | 작동 파장 | 1310 ± 20 nm | 1310 ± 20 nm | ||
| 삽입 손실 | ≤ 4.0 dB | ≤ 4.0 dB | |||
| 분할 비율 | 50 ± 3% | 50 ± 3% | |||
| 반환 손실 | ≤ -45 dB | ≤ -45 dB | |||
| 칩 편광 소멸 |
≤ -50 dB | ≤ -50 dB | |||
| 입력 광학 전력 | ≤ 100MW | ≤ 100MW | |||
| 전기 같은 | vπ | ≤ 3.5 v | ≤ 4.0 v | ||
| 대역폭 | ≥ 100MHz | ||||
| 전극 구조 | 푸시 풀, 덩어리 전극 | ||||
| 기계적 | 결정 | X- 절단 Y-Prop LN | |||
| 도파관 프로세스 | 어닐링 된 양성자 교환 | ||||
| 출력 포트 간격 | 400μm | ||||
| 차원 길이 × 폭 × 두께 |
20 × 3 × 1 mm3 | 12.5 × 3 × 1 mm3 | |||

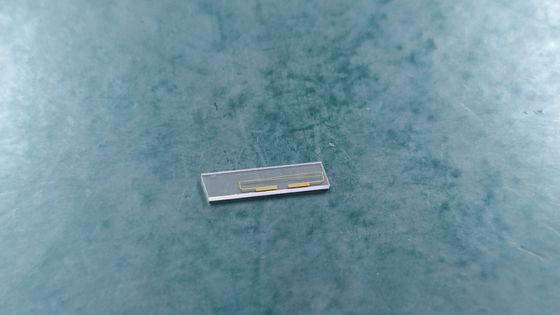

2.강도 변조기 칩
추상적인
an강도 변조기 칩외부 전기 입력에 대한 응답으로 광 신호의 진폭 (강도)을 조절하도록 설계된 고급 광학 장치입니다. 이 칩은 중요한 역할을합니다광섬유 통신, LIDAR, 마이크로파 광자 및 광학 신호 처리. 빛의 강도를 제어함으로써 현대적인 광 응용 분야에 필요한 고속 데이터 전송, 신호 성형 및 고급 변조 형식을 가능하게합니다.
일반적으로 강도 변조기는 기반입니다리튬 니오 베이트 (린보), 실리콘 광자 (SIPH) 또는 인듐 포스페이드 (INP). 이 칩에 사용되는 가장 일반적인 구조는Mach-Zehnder 간섭계 (MZI)광강의 정확한 변조를 허용합니다.
구조 및 작업 원리
강도 변조기 칩은 사용하여 작동합니다간섭 효과aMach-Zehnder 간섭계 (MZI) 도파관. 광학 신호는 두 가지 경로로 분할되며 외부 적용 전기장을 사용하여 이들 사이의 상대 위상을 조정합니다. 두 개의 광 경로가 재조합, 건설적 또는 파괴적인 간섭이 발생하여 광학 강도의 변조를 초래합니다.
주요 원칙에는 다음이 포함됩니다.
전기 광학 효과: 물질의 굴절률은 적용된 전압에 대한 반응으로 변화하여 빛의 위상을 변경합니다.
간섭 제어: 위상 변화를 정확하게 제어함으로써, 변조기는 출력 신호의 강도를 조정한다.
주요 기능
높은 멸종 비율: 신호 선명도에 중요한 높은 강도 및 저 강도 수준 사이의 강한 대비를 제공합니다.
낮은 삽입 손실: 변조 중에 최소한의 전력 손실을 보장합니다.
높은 변조 대역폭: 고주파 신호를 지원하여 최대 100Gbps 이상의 데이터 속도가 가능합니다.
낮은 구동 전압: 에너지 효율적인 작동을위한 전력 소비를 줄입니다.
작고 통합 된 디자인: 통합을 활성화합니다광자 통합 회로 (사진)고급 광학 시스템의 경우.
응용 프로그램
1) 광학 통신
사용장거리 및 지하철 광섬유 네트워크디지털 데이터를 조명 신호에 인코딩합니다.
지원합니다고급 변조 형식고속 데이터 전송을위한 NRZ, PAM4 및 QAM과 마찬가지로.
2) LIDAR (가벼운 감지 및 범위)
사용펄스 모양 및 진폭 변조LIDAR 시스템에서는 범위 해상도 및 탐지 정확도를 향상시킵니다.
필수자율 주행 차, 환경 모니터링 및 3D 매핑.
3) 마이크로파 광자
활성화고속 아날로그 광학 링크레이더, 위성 통신 및 전자 전쟁 시스템의 경우.
사용RF-Over-Fiber무선 및 방어 애플리케이션 전송.
4) 광학 신호 처리
사용광학 컴퓨팅, 초고파 신호 게이팅 및 광학 스위칭.
촉진합니다광학 펄스 모양, 필터링 및 파형 생성연구 및 산업 응용 분야에서.
다른 광학 변조기에 비해 장점
더 높은 속도: 전기 흡수 조절기와 비교하여, 강도 변조기는 우수한 속도와 대역폭을 제공합니다.
더 나은 신호 품질: 멸종비가 높을수록 신호 대 잡음 성능이 향상됩니다.
온도 변화에 더 강력합니다: 같은 재료Linbo₃넓은 온도 범위에서 안정적인 작동을 제공합니다.
사양
| 강도 변조기 칩 | ||||||
| 유형 | 목 | 전형적인 가치 | 단위 | |||
| 광학 | 결정 | X- 절단 Y-Prop LN | - | |||
| 도파관 프로세스 | 어닐링 된 양성자 교환 | - | ||||
| 작동 파장 | 1550 nm ± 20 | nm | ||||
| 삽입 손실 | 4.5 | DB | ||||
| 편광 멸종 | ≥ 20 | DB | ||||
| DC 멸종 비 | ≥ 20 | DB | ||||
| 반환 손실 | ≤ -45 | DB | ||||
| 전기 같은 | RF V가 | ≤ 3.5 | 다섯 | |||
| 바이어스 vπ | ≤ 6.0 | 다섯 | ||||
| RF 대역폭 | DC ~ 300m | HZ | ||||
| 전극 구조 | 푸시 풀, 덩어리 전극 | |||||
| RF 포트 임피던스 | ~ 1m | ω | ||||
| 바이어스 포트 임피던스 | ~ 1m | ω | ||||
| 기계적 | 차원 | 길이 × 폭 × 두께 = 52 × 3 × 1 mm3 | ||||

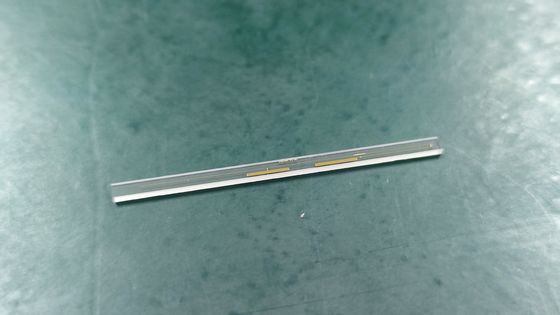

3.위상 변조기 칩
추상적인
에이위상 변조기 칩강도를 변경하지 않고 광 신호의 위상을 조절하는 데 사용되는 주요 광학 장치입니다. 이 변조는 응용 프로그램에 중요합니다일관된 광학 통신, 양자 광학, 광섬유 감지 및 전자 레인지 광자. 광의 진폭을 제어하는 강도 변조기와 달리 위상 변조기는전기 광학 효과다음과 같은 자료에서리튬 니오 베이트 (린보), 실리콘 광자 (SIPH) 및 인듐 포스 파이트 (INP).
광파의 위상을 정확하게 조정하여 위상 변조기가 가능합니다.코 히어 런트 신호 처리, 고속 데이터 인코딩 및 정밀 측정 기법광자 기반 시스템에서.
구조 및 작업 원리
에이위상 변조기 칩일반적으로 An을 기반으로합니다통합 도파관 구조그것을 사용합니다전기 광학 효과재료의 굴절률을 수정합니다. 이로 인해 광 경로 길이가 변화하여 전파 광 신호가 위상 변동을 일으킨다.
주요 운영 원칙에는 다음이 포함됩니다.
전기 광학 효과: 외부 전압의 적용은 도파관의 굴절률을 변경하여 전송 된 빛의 단계를 이동시킨다.
Mach-Zehnder 간섭계 (MZI) 또는 위상 시프터 설계: 위상 변조기는 간단하게 구현할 수 있습니다.단일 패스 도파관 변조기또는 An의 일부로MZI 구조더 복잡한 변조 체계의 경우.
연속적이고 개별 위상 제어: 응용 프로그램에 따라 위상 이동은선형, 비선형 또는 단계적고급 신호 처리를 허용합니다.
주요 기능
고속 상 변조: 고속 통신 및 감지를위한 GHZ 수준 변조를 지원합니다.
낮은 삽입 손실: 위상 변조 중에 최소 신호 감쇠를 보장합니다.
넓은 광학 대역폭: 일반적으로 광범위한 파장 범위에서 작동합니다C 밴드에서 L 밴드통신 응용 프로그램의 (1550 nm 범위).
높은 안정성과 저음: 다음과 같은 정밀 응용 프로그램에 필수적입니다광섬유 자이로 스코프 및 양자 통신.
작고 통합 된 디자인: 통합을 활성화합니다광자 통합 회로 (사진)고밀도 광학 시스템의 경우.
응용 프로그램
1) 일관된 광학 통신
사용고급 변조 형식~와 같은QPSK (직교 위상 시프트 키잉), DPSK (차동 위상 변속 키링) 및 16QAM데이터를 효율적으로 인코딩합니다.
향상광학 신호 무결성~을 위한장거리 및 데이터 센터 상호 연결 네트워크.
2) 양자 광학 및 양자 의사 소통
정확한 위상 제어를 활성화합니다양자 키 분포 (QKD), 양자 얽힘 및 양자 컴퓨팅.
필수양자 상태 준비 및 조작광자주 양자 회로에서.
3) 광섬유 센서
사용간섭 섬유 광학 센서, 와 같은광섬유 자이로 스코프 (FOGS) 및 분산 음향 센서 (DAS)환경 변화의 고정밀 측정을 위해.
감도를 향상시킵니다온도, 변형 및 진동 감지응용 프로그램.
4) 마이크로파 광자 및 RF 신호 처리
사용RF 광 음질 신호 처리레이더, 위성 통신 및 전자 전쟁 시스템에서 마이크로파 신호를 생성하고 조작합니다.
활성화위상 제어 빔 조향광자 기반 단계적 배열 안테나에서.
다른 변조기에 대한 장점
신호 강도를 보존합니다: 강도 변조기와 달리 위상 변조기는 전송 된 신호의 전력을 감소시키지 않습니다.
더 높은 스펙트럼 효율: 활성화고급 코 히어 런트 변조 형식효율적인 데이터 전송을 위해.
환경 변화에 더 강력합니다: 순수한 전자 위상 시프터보다 높은 안정성과 정밀도를 제공합니다.
사양
| 유형 | 목 | 전형적인 가치 | 단위 | |||
| 광학 | 결정 | X- 절단 Y-Prop LN | - | |||
| 도파관 프로세스 | 어닐링 된 양성자 교환 | - | ||||
| 작동 파장 | 1550 nm ± 20 | nm | ||||
| 삽입 손실 | 4.0 | DB | ||||
| 편광 멸종 | ≥ 20 | DB | ||||
| 반환 손실 | ≤ -45 | DB | ||||
| 전기 같은 | vπ | ≤ 3.5 | 다섯 | |||
| 대역폭 | DC ~ 300m | HZ | ||||
| 전극 구조 | 덩어리 전극 | |||||
| RF 포트 임피던스 | ~ 1m | ω | ||||
| 기계적 | 차원 | 길이 × 폭 × 두께 = 40 × 3 × 1 mm3 | ||||
